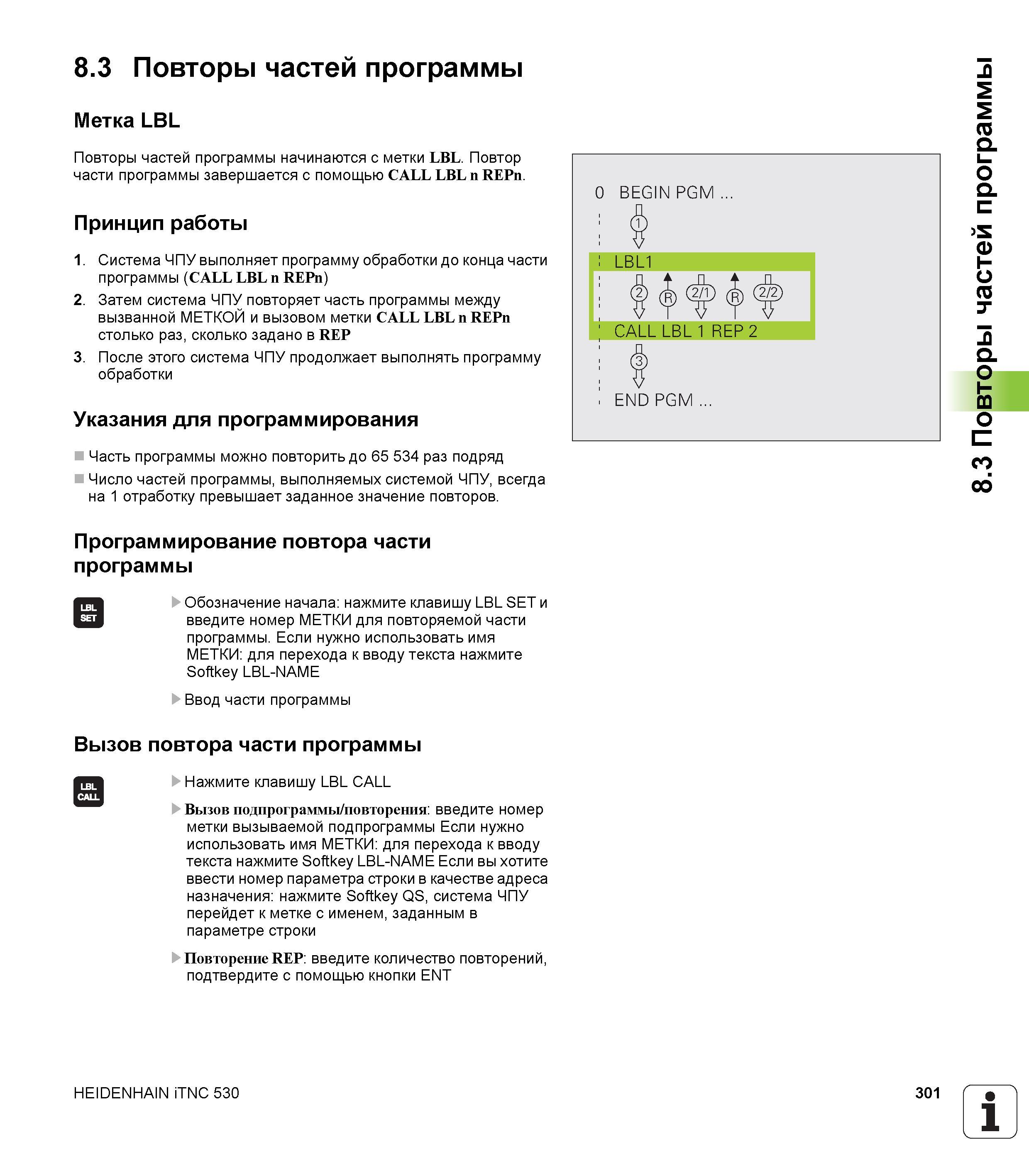

Повторы частей ЧПУ программы начинаются с метки LBL Повтор части программы завершается с помощью CALL LBL n REPn Принцип работы 1 Система ЧП

Повторы частей ЧПУ программы начинаются с метки LBL. Повтор части программы завершается с помощью CALL LBL n REPn. Принцип работы 1. Система ЧПУ выполняет программу обработки до конца части программы (CALL LBL n REPn) 2. Затем система ЧПУ повторяет часть программы между вызванной МЕТКОЙ и вызовом метки CALL LBL n REPn столько раз, сколько задано в REP 3. После этого система ЧПУ продолжает выполнять программу обработки Указания для программирования Часть программы можно повторить до 65 534 раз подряд Число частей программы, выполняемых системой ЧПУ, всегда на 1 отработку превышает заданное значение повторов. О BEGIN PGM LBL1 CALL LBL 1 REP 2 END PGM Программирование повтора части программы Обозначение начала: нажмите клавишу LBL SET и введите номер МЕТКИ для повторяемой части программы. Если нужно использовать имя МЕТКИ: для перехода к вводу текста нажмите Softkey LBL-NAME Ввод части программы Вызов повтора части программы Нажмите клавишу LBL CALL Вызов подпрограммы/повторения: введите номер метки вызываемой подпрограммы Если нужно использовать имя МЕТКИ: для перехода к вводу текста нажмите Softkey LBL-NAME Если вы хотите ввести номер параметра строки в качестве адреса назначения: нажмите Softkey QS, система ЧПУ перейдет к метке с именем, заданным в параметре строки Повторение REP: введите количество повторений, подтвердите с помощью кнопки ENT HEIDENHAIN iTNC 530 301 1 8.3 Повторы частей программы 8.3 Повторы частей программы Метка LBL
