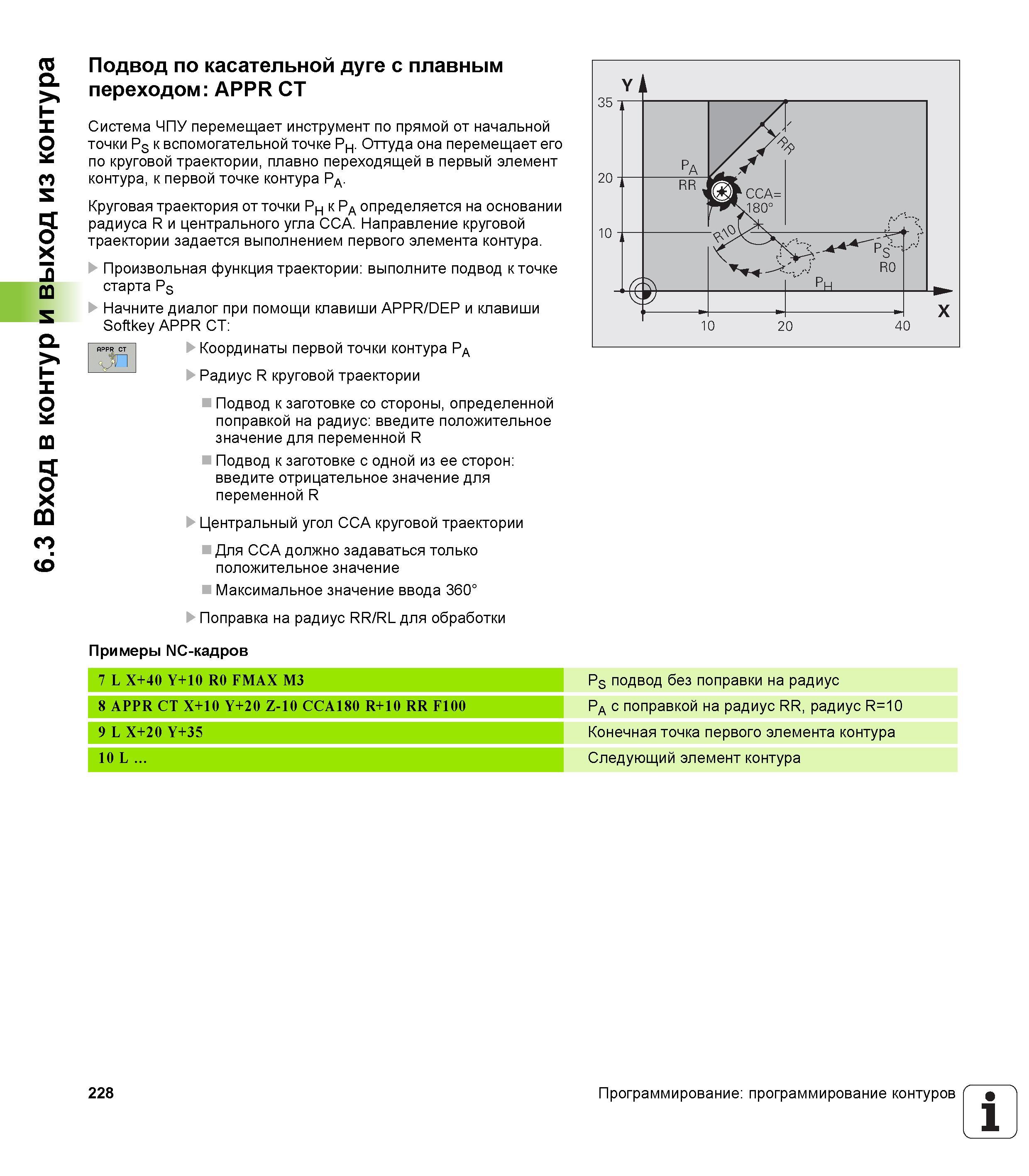

Подвод по касательной дуге с плавным переходом: APPR CT Система ЧПУ Heidenhain iTNC 530 перемещает инструмент по прямой _ от начальной точки Ps к вспомогательной точке Рн. Оттуда она перемещает его по круговой траектории, плавно переходящей в первый элемент контура, к первой точке контура РА. Круговая траектория от точки Рн к РА определяется на основании радиуса R и центрального угла CCA. Направление круговой траектории задается выполнением первого элемента контура. Произвольная функция траектории: выполните подвод к точке старта Ps Начните диалог при помощи клавиши APPR/DEP и клавиши Softkey APPR CT: Координаты первой точки контура РА Радиус R круговой траектории Подвод к заготовке со стороны, определенной поправкой на радиус: введите положительное значение для переменной R Подвод к заготовке с одной из ее сторон: введите отрицательное значение для переменной R Центральный угол CCA круговой траектории Для CCA должно задаваться только положительное значение Максимальное значение ввода 360° Поправка на радиус RR/RL для обработки Примеры NC-кадров 7 L X+40 Y+10 R0 FMAX M3 8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100 9 L X+20 Y+35 10 L Ps подвод без поправки на радиус Pa с поправкой на радиус RR, радиус R=10 Конечная точка первого элемента контура Следующий элемент контура 228 Программирование: программирование контуров 1 6.3 Вход в контур и выход из контура
