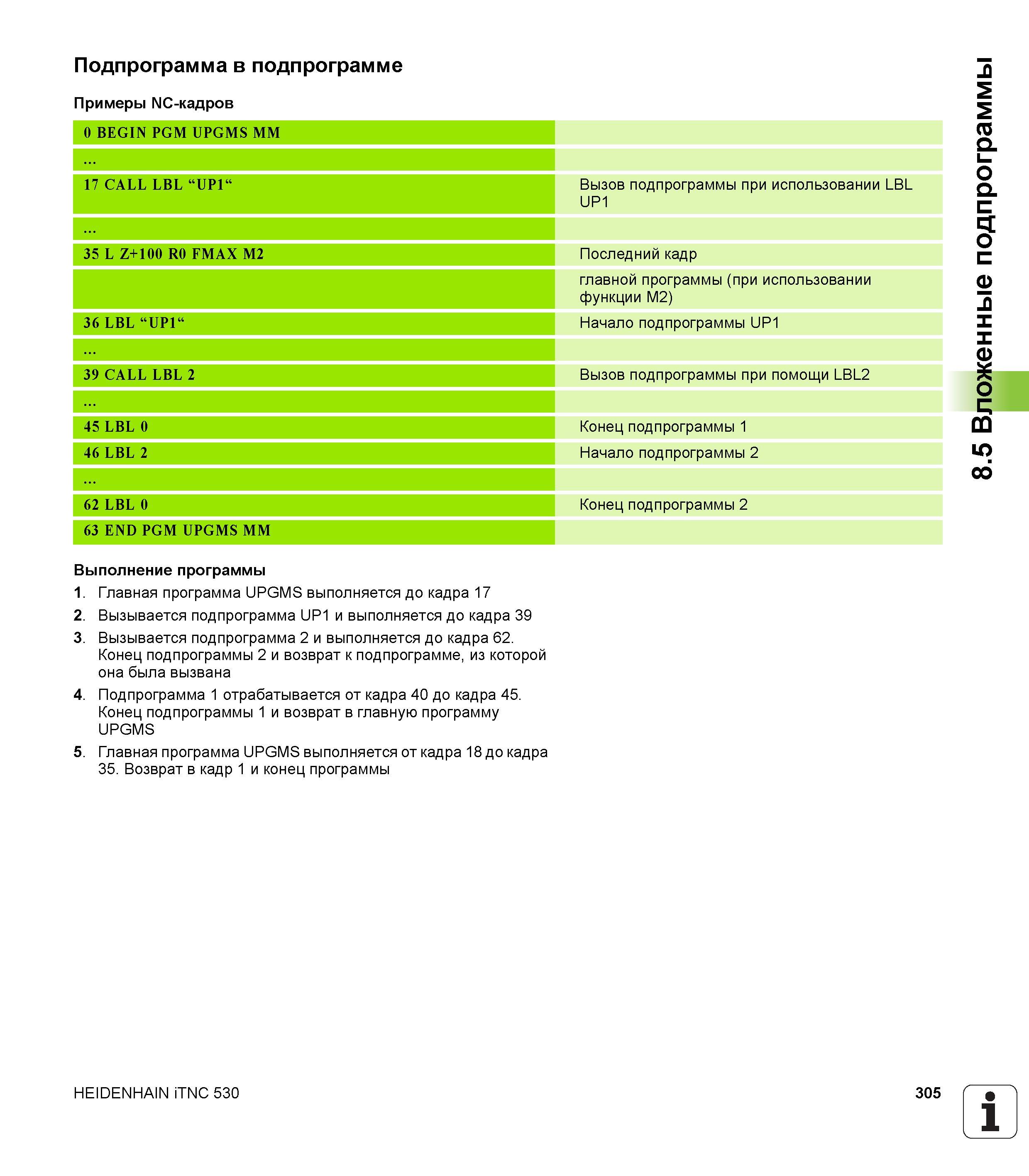

Подпрограмма в подпрограмме Примеры NC-кадров Вызов подпрограммы при использовании Последний кадр главной программы (при использовании функции M2) 36 LBL “UP1“ Начало подпрограммы UP1 39 CALL LBL 2 Вызов подпрограммы при помощи LBL2 45 LBL 0 Конец подпрограммы 1 46 LBL 2 Начало подпрограммы 2 62 LBL 0 Конец подпрограммы 2 63 END PGM UPGMS MM Выполнение программы 1. Главная программа UPGMS выполняется до кадра 17 2. Вызывается подпрограмма UP1 и выполняется до кадра 39 3. Вызывается подпрограмма 2 и выполняется до кадра 62. Конец подпрограммы 2 и возврат к подпрограмме, из которой она была вызвана 4. Подпрограмма 1 отрабатывается от кадра 40 до кадра 45. Конец подпрограммы 1 и возврат в главную программу UPGMS 5. Главная программа UPGMS выполняется от кадра 18 до кадра 35. Возврат в кадр 1 и конец программы HEIDENHAIN iTNC 530 305 1 8.5 Вложенные подпрограммы 0 BEGIN PGM UPGMS MM 17 CALL LBL “UP1“ LBL UP1 35 L Z+100 R0 FMAX M2
