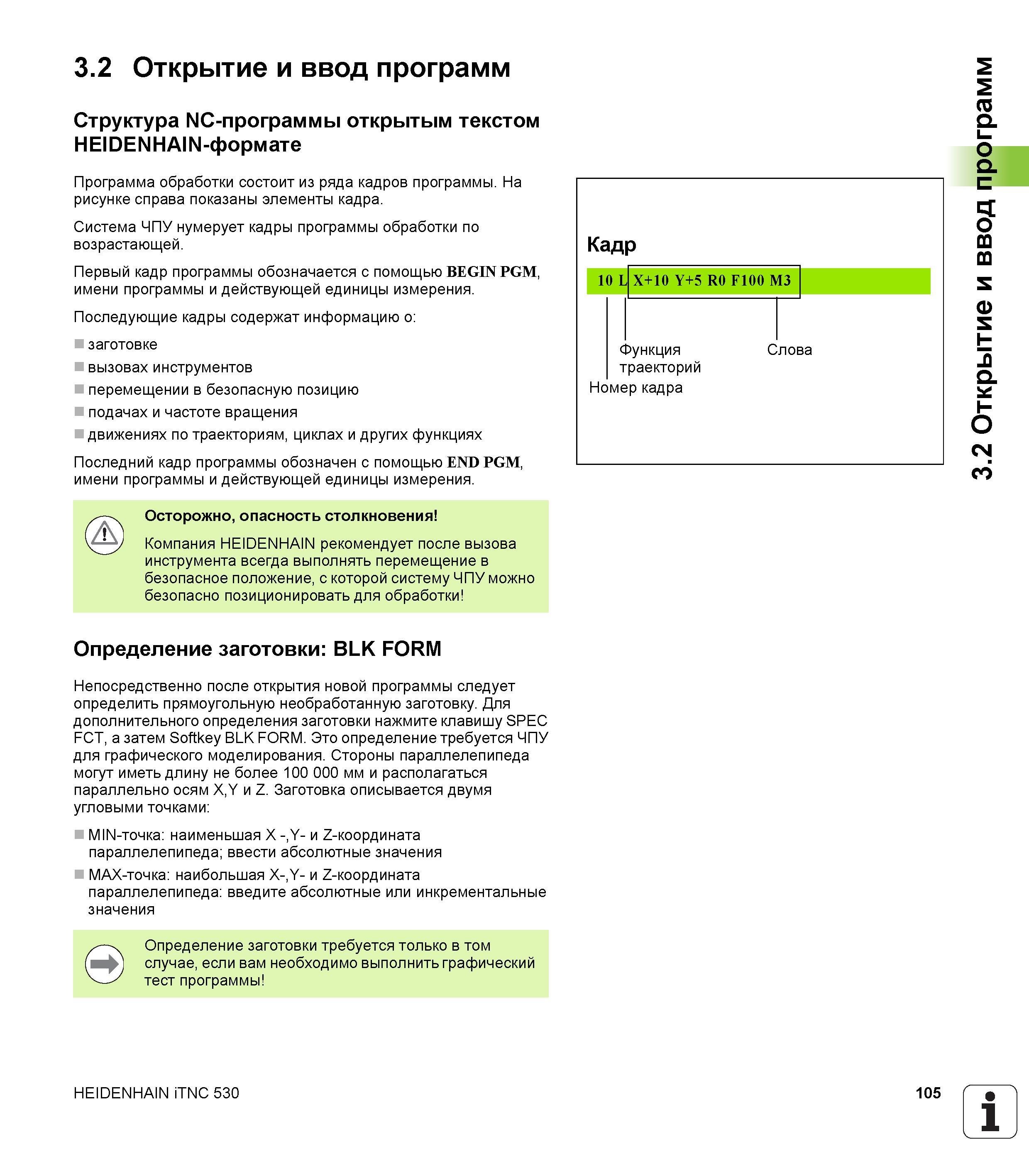

Открытие и ввод программ Структура NC-программы открытым текстом HEIDENHAIN-формате Программа обработки состоит из ряда кадров программы _ На рисунке справа показаны элементы кадра. Система ЧПУ нумерует кадры программы обработки по возрастающей. Первый кадр программы обозначается с помощью BEGIN PGM, имени программы и действующей единицы измерения. Последующие кадры содержат информацию о: заготовке вызовах инструментов перемещении в безопасную позицию подачах и частоте вращения движениях по траекториям, циклах и других функциях Последний кадр программы обозначен с помощью END PGM, имени программы и действующей единицы измерения. Кадр 10 L X 1 0 Y + М R о 0 о M Функция Слова траекторий Номер кадра Осторожно, опасность столкновения Компания HEIDENHAIN рекомендует после вызова инструмента всегда выполнять перемещение в безопасное положение, с которой систему ЧПУ можно безопасно позиционировать для обработки Определение заготовки: BLK FORM Непосредственно после открытия новой программы следует определить прямоугольную необработанную заготовку. Для дополнительного определения заготовки нажмите клавишу SPEC FCT, а затем Softkey BLK FORM. Это определение требуется ЧПУ для графического моделирования. Стороны параллелепипеда могут иметь длину не более 100 000 мм и располагаться параллельно осям X,Y и Z. Заготовка описывается двумя угловыми точками: MIN-точка: наименьшая X -,Y- и Z-координата параллелепипеда; ввести абсолютные значения MAX-точка: наибольшая X-,Y- и Z-координата параллелепипеда: введите абсолютные или инкрементальные значения Определение заготовки требуется только в том случае, если вам необходимо выполнить графический тест программы HEIDENHAIN iTNC 530 105 1 3.2 Открытие и ввод программ
