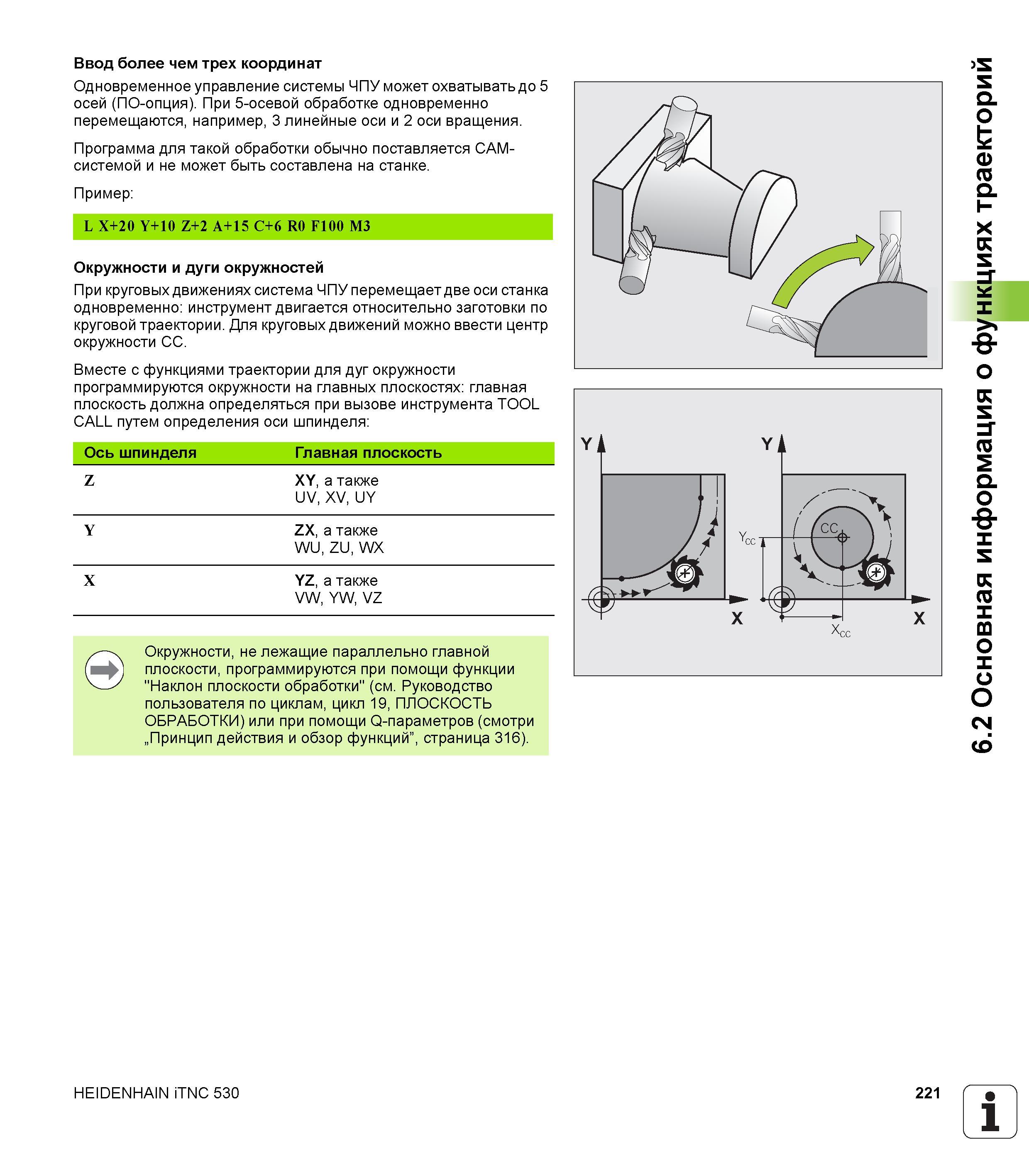

Одновременное управление системы ЧПУ Heidenhain iTNC 530 может охватывать до 5 осей (ПО-опция) _ При 5-осевой обработке одновременно перемещаются, например, 3 линейные оси и 2 оси вращения. Программа для такой обработки обычно поставляется CAM-системой и не может быть составлена на станке. Пример: L X+20 Y+10 Z+2 A+15 C+6 R0 F100 M3 Окружности и дуги окружностей При круговых движениях система ЧПУ перемещает две оси станка одновременно: инструмент двигается относительно заготовки по круговой траектории. Для круговых движений можно ввести центр окружности CC. Вместе с функциями траектории для дуг окружности программируются окружности на главных плоскостях: главная плоскость должна определяться при вызове инструмента TOOL CALL путем определения оси шпинделя: Ось шпинделя Главная плоскость Z XY, а также UV, XV, UY Y ZX, а также WU, ZU, WX X YZ, а также VW, YW, VZ Окружности, не лежащие параллельно главной плоскости, программируются при помощи функции "Наклон плоскости обработки" (см. Руководство пользователя по циклам, цикл 19, ПЛОСКОСТЬ ОБРАБОТКИ) или при помощи Q-параметров (смотри „Принцип действия и обзор функций”, страница 316). HEIDENHAIN iTNC 530 221 1 6.2 Основная информация о функциях траекторий Ввод более чем трех координат
