Системы числового программного управления / CNC programming and machining

HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.)

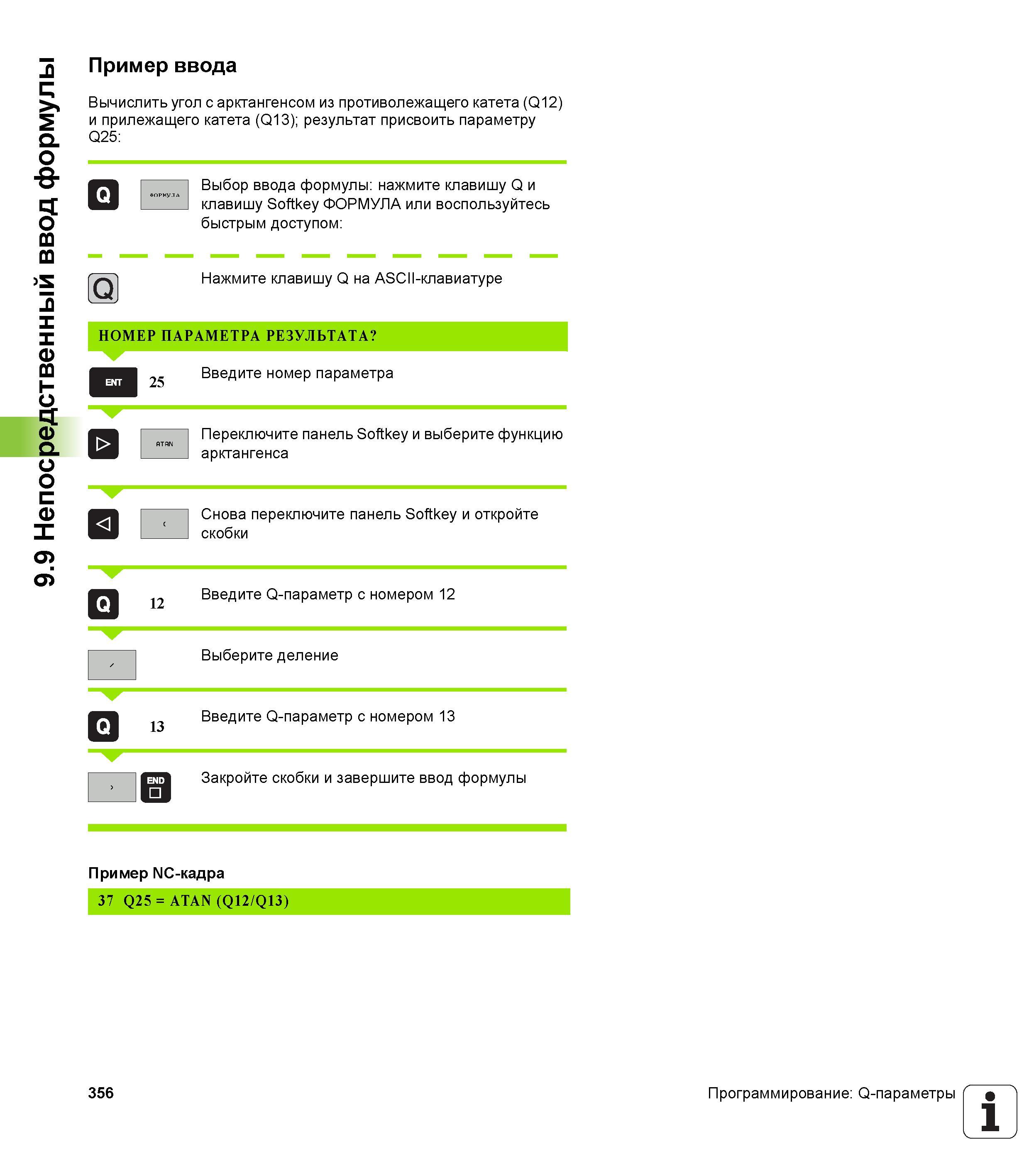

356 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.356
356 Непосредственный ввод формулы Пример ввода Вычислить угол с арктангенсом из противолежащего катета (Q12) и прилежащего катета (Q13); результ Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом систем числового программного управления оборудованием Версия 2012 года Стр. 356

Непосредственный ввод формулы Пример ввода Вычислить угол с арктангенсом из противолежащего катета (Q12) и прилежащего катета (Q13); результ

Непосредственный ввод формулы Пример ввода Вычислить угол с арктангенсом из противолежащего катета (Q12) и прилежащего катета (Q13); результат присвоить параметру Q25: Выбор ввода формулы: нажмите клавишу Q и клавишу Softkey ФОРМУЛА или воспользуйтесь быстрым доступом: Q Нажмите клавишу Q на ASCII-клавиатуре НОМЕР ПАРАМЕТРА РЕЗУЛЬТАТА 25 Введите номер параметра Переключите панель Softkey и выберите функцию арктангенса Снова переключите панель Softkey и откройте скобки 12 Введите Q-параметр с номером 12 Выберите деление 13 Введите Q-параметр с номером 13 Закройте скобки и завершите ввод формулы Пример NC-кадра 37 Q25 = ATAN (Q12/Q13) 356 Программирование: Q-параметры V
