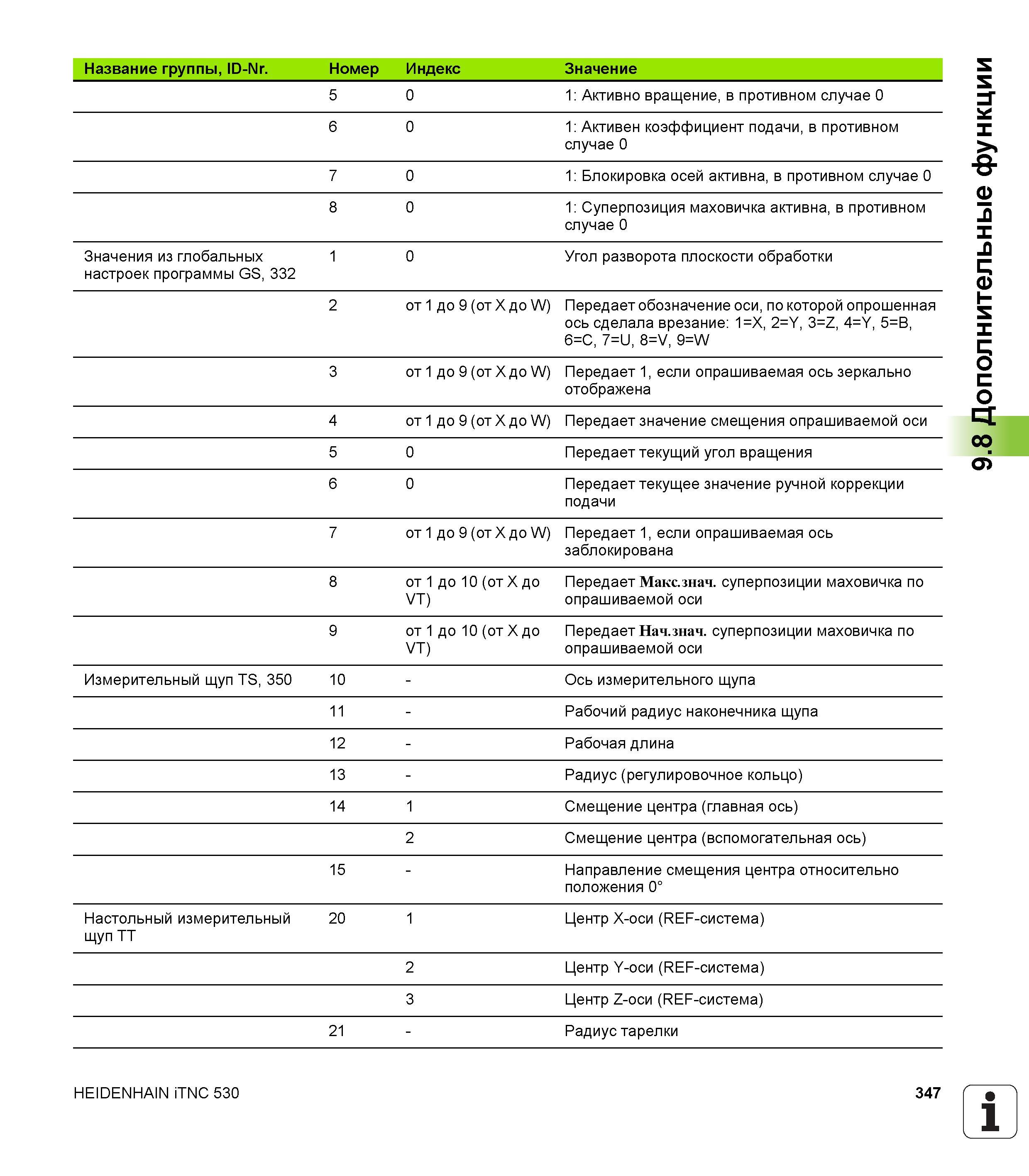

Название группы, ID-Nr. Номер Индекс Значение 5 0 1: Активно вращение, в противном случае 0 6 0 1: Активен коэффициент подачи, в противном случае 0 7 0 1: Блокировка осей активна, в противном случае 0 8 0 1: Суперпозиция маховичка активна, в противном случае 0 Значения из глобальных настроек программы GS, 332 1 0 Угол разворота плоскости обработки 2 от 1 до 9 (от X до W) Передает обозначение оси, по которой опрошенная ось сделала врезание: 1=X, 2=Y, 3=Z, 4=Y, 5=B, 6=C, 7=U, 8=V, 9=W 3 от 1 до 9 (от X до W) Передает 1, если опрашиваемая ось зеркально отображена 4 от 1 до 9 (от X до W) Передает значение смещения опрашиваемой оси 5 0 Передает текущий угол вращения 6 0 Передает текущее значение ручной коррекции подачи 7 от 1 до 9 (от X до W) Передает 1, если опрашиваемая ось заблокирована 8 от 1 до 10 (от X до VT) Передает Макс.знач. суперпозиции маховичка по опрашиваемой оси 9 от 1 до 10 (от X до VT) Передает Нач.знач. суперпозиции маховичка по опрашиваемой оси Измерительный щуп TS, 350 10 - Ось измерительного щупа 11 - Рабочий радиус наконечника щупа 12 - Рабочая длина 13 - Радиус (регулировочное кольцо) 14 1 Смещение центра (главная ось) 2 Смещение центра (вспомогательная ось) 15 - Направление смещения центра относительно положения 0° Настольный измерительный щуп ТТ 20 1 Центр X-оси (REF-система) 2 Центр Y-оси (REF-система) 3 Центр Z-оси (REF-система) 21 - Радиус тарелки HEIDENHAIN iTNC 530 347 1 9.8 Дополнительные функции
