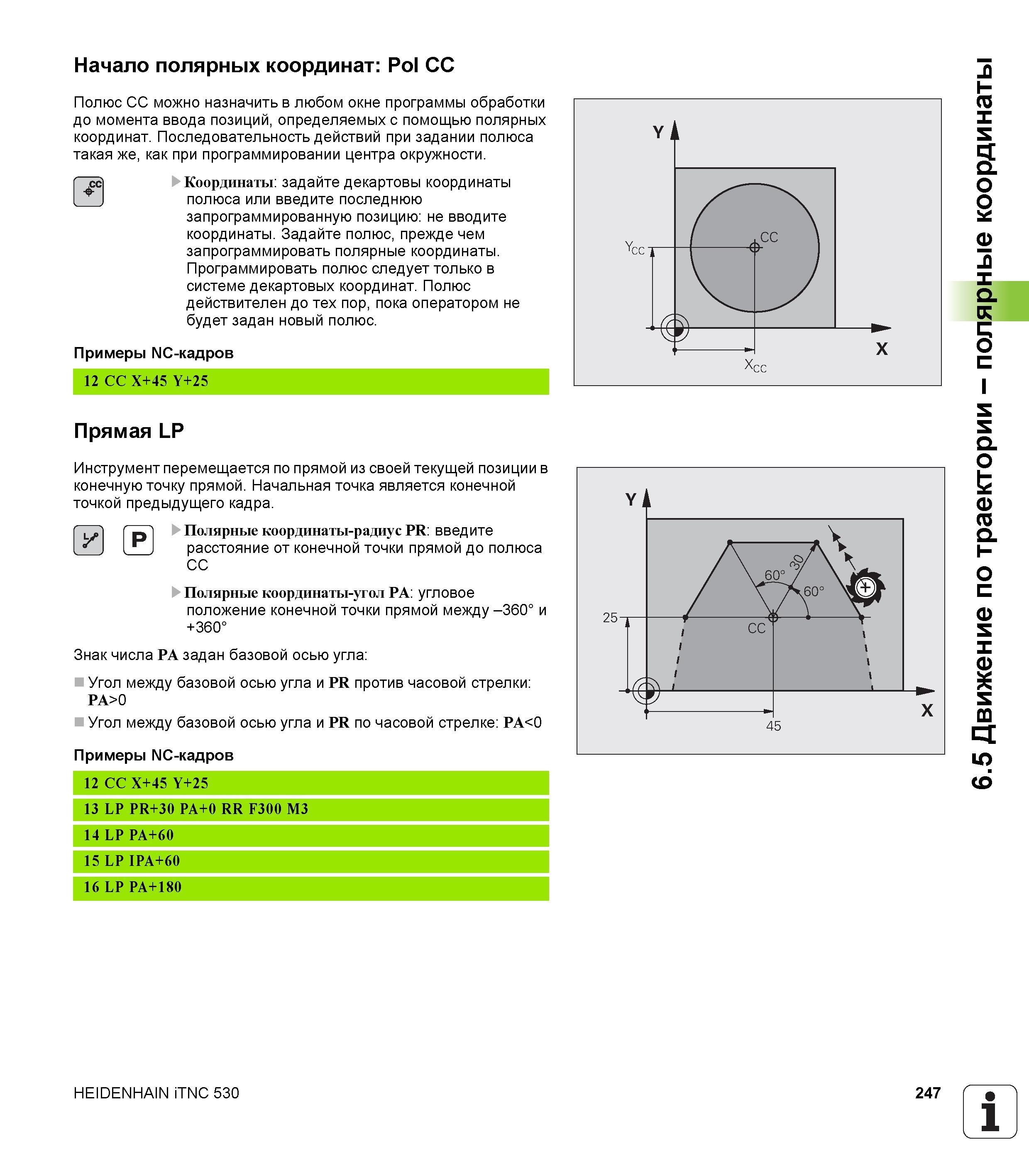

Начало полярных координат: Pol CC Полюс CC можно назначить в любом окне программы обработки до момента ввода позиций, определяемых с помощью полярных координат. Последовательность действий при задании полюса такая же, как при программировании центра окружности. Координаты: задайте декартовы координаты полюса или введите последнюю запрограммированную позицию: не вводите координаты. Задайте полюс, прежде чем запрограммировать полярные координаты. Программировать полюс следует только в системе декартовых координат. Полюс действителен до тех пор, пока оператором не будет задан новый полюс. Примеры NC-кадров 12 CC X+45 Y+25 Прямая LP Инструмент перемещается по прямой из своей текущей позиции в конечную точку прямой. Начальная точка является конечной точкой предыдущего кадра. Полярные координаты-радиус PR: введите расстояние от конечной точки прямой до полюса CC Полярные координаты-угол PA: угловое положение конечной точки прямой между -360° и +360° Знак числа PA задан базовой осью угла: Угол между базовой осью угла и PR против часовой стрелки: PA>0 Угол между базовой осью угла и PR по часовой стрелке: PA<0 Примеры NC-кадров HEIDENHAIN iTNC 530 247 1 6.5 Движение по траектории - полярные координаты
