Системы числового программного управления / CNC programming and machining HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование открытым текстом (Всего 753 стр.) |
|||||
|

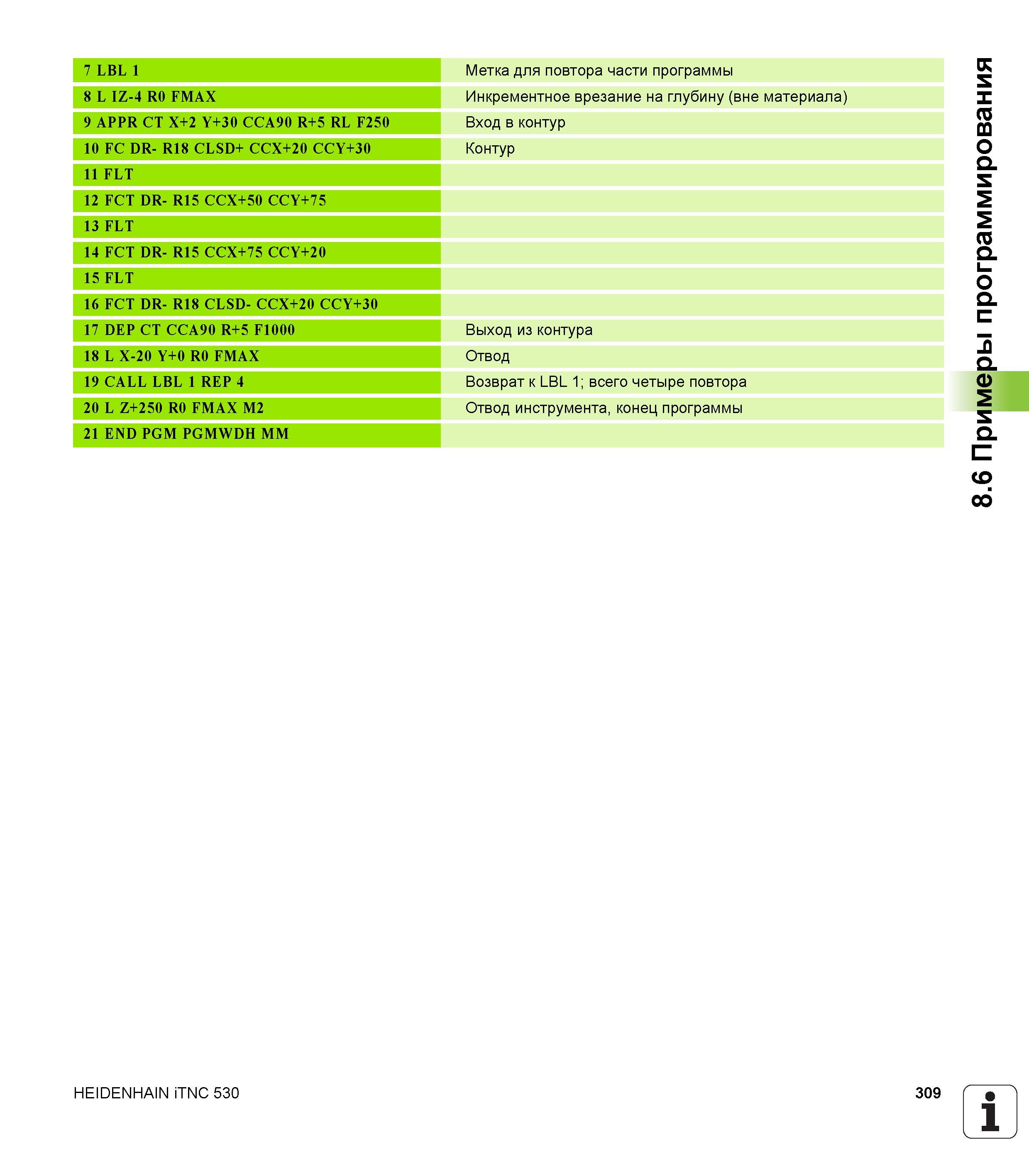

309 Руководство пользователя HEIDENHAIN iTNC 530 Программирование открытым текстом Вер. 2012 Стр.309 |
|||||
Метка для повтора части программы Инкрементное врезание на глубину (вне материала) Вход в контур Контур Выход из контура Отвод Возврат к LBLМетка для повтора части программы Инкрементное врезание на глубину (вне материала) Вход в контур Контур Выход из контура Отвод Возврат к LBL 1; всего четыре повтора Отвод инструмента, конец программы HEIDENHAIN iTNC 530 309 1 8.6 Примеры программирования 7 LBL 1 8 L IZ-4 R0 FMAX 9 APPR CT X+2 Y+30 CCA90 R+5 RL F250 10 FC DR- R18 CLSD+ CCX+20 CCY+30 11 FLT 12 FCT DR- R15 CCX+50 CCY+75 13 FLT 14 FCT DR- R15 CCX+75 CCY+20 15 FLT 16 FCT DR- R18 CLSD- CCX+20 CCY+30 17 DEP CT CCA90 R+5 F1000 18 L X-20 Y+0 R0 FMAX 19 CALL LBL 1 REP 4 20 L Z+250 R0 FMAX M2 21 END PGM PGMWDH MM |
|||||
