Коррекция на радиус инструмента Кадр программы для перемещения инструмента содержит RL или RR для коррекции на радиус R+ или R- для коррекци

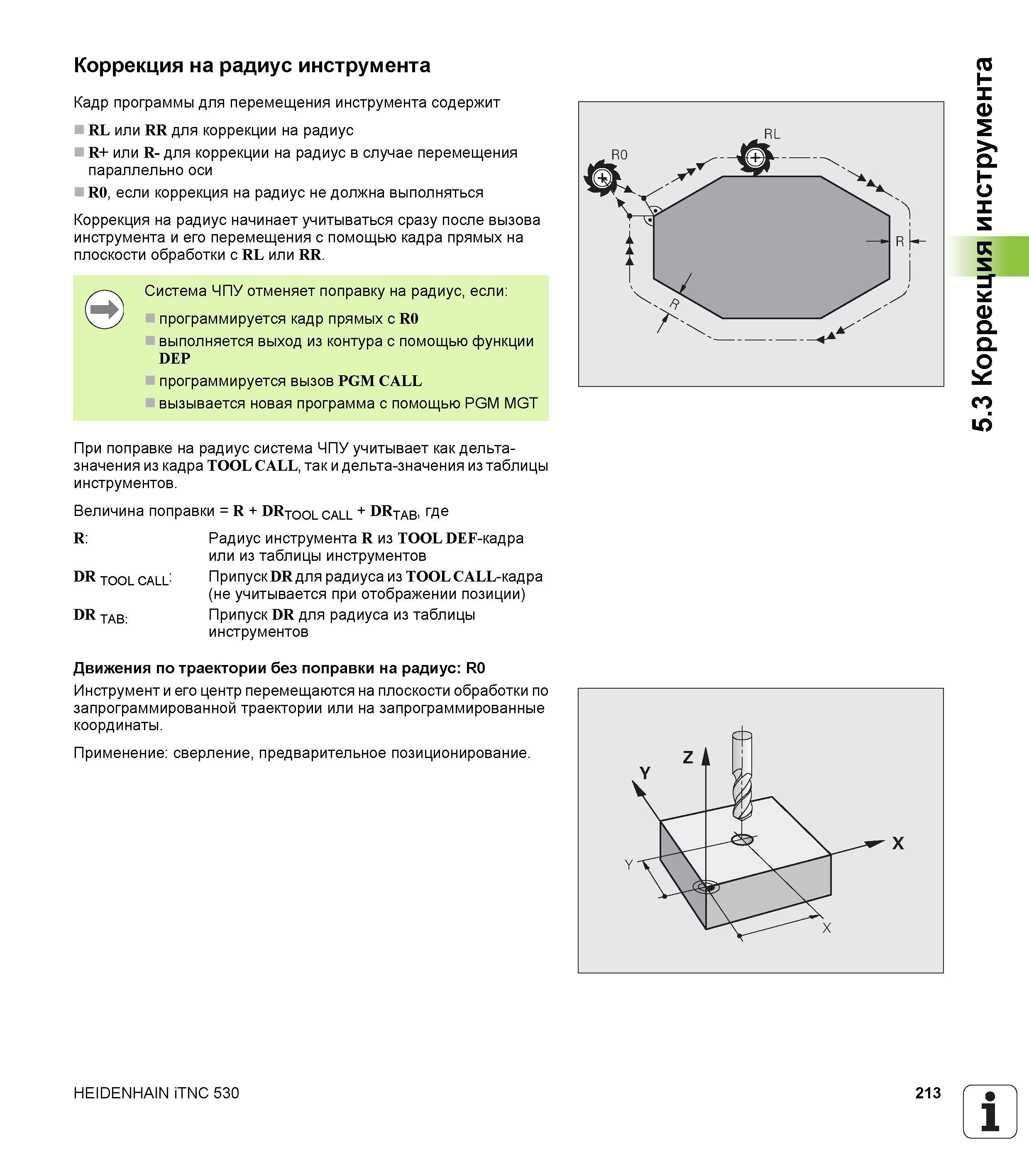

Коррекция на радиус инструмента Кадр программы для перемещения инструмента содержит RL или RR для коррекции на радиус R+ или R- для коррекции на радиус в случае перемещения параллельно оси R0, если коррекция на радиус не должна выполняться Коррекция на радиус начинает учитываться сразу после вызова инструмента и его перемещения с помощью кадра прямых на плоскости обработки с RL или RR. Система ЧПУ отменяет поправку на радиус, если: программируется кадр прямых с R0 выполняется выход из контура с помощью функции DEP программируется вызов PGM CALL вызывается новая программа с помощью PGM MGT При поправке на радиус система ЧПУ учитывает как дельтазначения из кадра TOOL CALL, так и дельта-значения из таблицы инструментов. Величина поправки = R + DRTOol call + DRjab, где R: Радиус инструмента R из TOOL DEF-кадра или из таблицы инструментов DR tool call: Припуск DR для радиуса из TOOL CALL-кадра (не учитывается при отображении позиции) DR tab: Припуск DR для радиуса из таблицы инструментов Движения по траектории без поправки на радиус: R0 Инструмент и его центр перемещаются на плоскости обработки по запрограммированной траектории или на запрограммированные координаты. Применение: сверление, предварительное позиционирование. HEIDENHAIN iTNC 530 213 1 5.3 Коррекция инструмента
