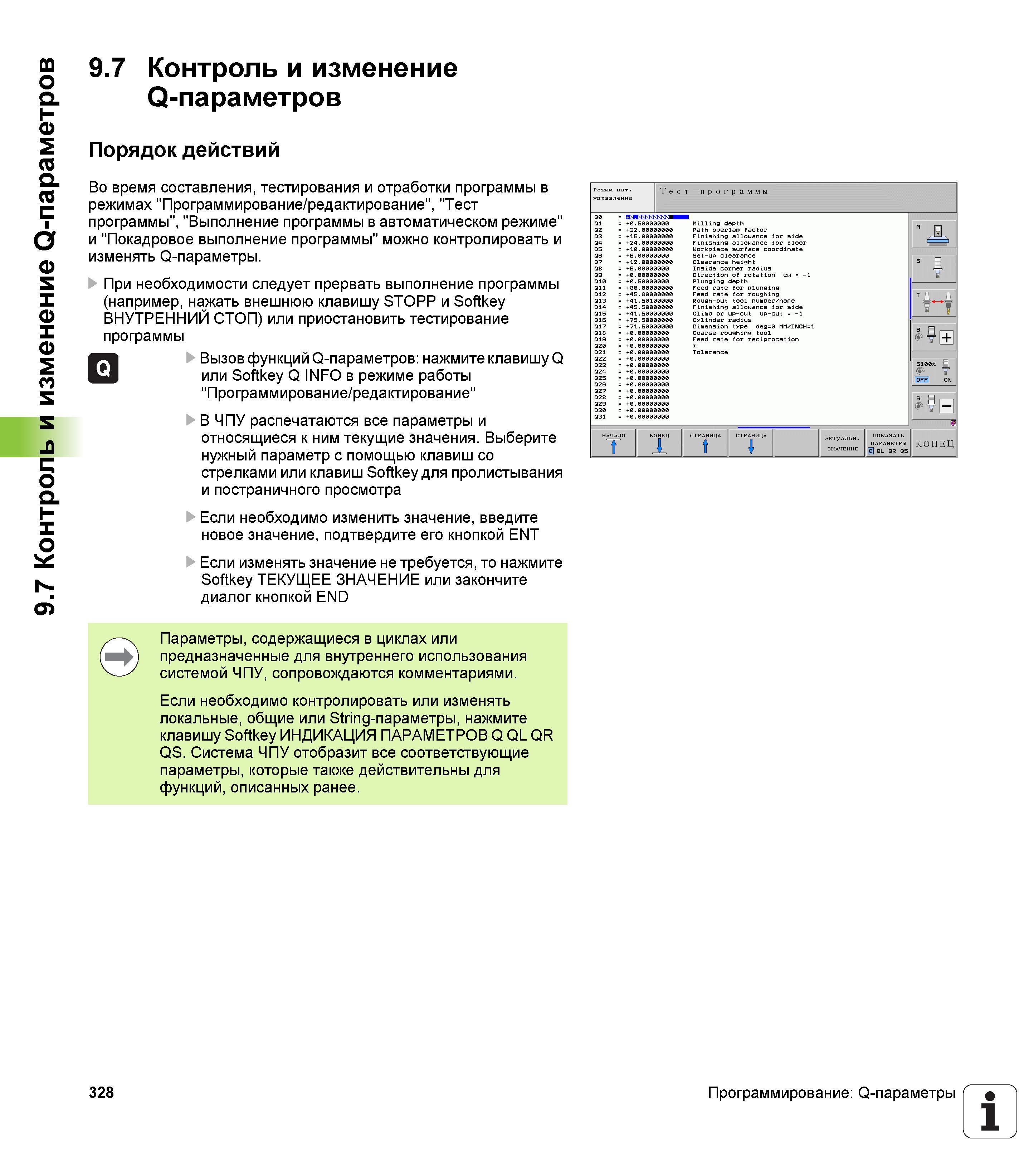

Контроль и изменение Q-параметров Порядок действий Во время составления, тестирования и отработки программы в режимах "Программирование/редактирование", "Тест программы", "Выполнение программы в автоматическом режиме" и "Покадровое выполнение программы" можно контролировать и изменять Q-параметры. При необходимости следует прервать выполнение программы (например, нажать внешнюю клавишу STOPP и Softkey ВНУТРЕННИЙ СТОП) или приостановить тестирование программы Вызов функций Q-параметров: нажмите клавишу Q или Softkey Q INFO в режиме работы "Программирование/редактирование" В ЧПУ распечатаются все параметры и относящиеся к ним текущие значения. Выберите нужный параметр с помощью клавиш со стрелками или клавиш Softkey для пролистывания и постраничного просмотра Если необходимо изменить значение, введите новое значение, подтвердите его кнопкой ENT Если изменять значение не требуется, то нажмите Softkey ТЕКУЩЕЕ ЗНАЧЕНИЕ или закончите диалог кнопкой END Q режим авт. Те с программы Q1 = +0.50000000 Milling depth 02 = +32.00000000 Path ouerlap factor Q3 = +16.00000000 Finishing allouance for side Q4 = +24.00000000 Finishing allouance for floor QB = +6.00000000 Set-up clearance Q7 = +12.00000000 Clearance height Q8 = +6.00000000 Inside corner radius Q10 = +0.50000000 Plunging depth Qll = +80.00000000 Feed rate for plunging Q12 = +45.80000000 Feed rate for roughing Q13 = +41.50100000 Rough-out tool number/name 014 = +45.50000000 Finishing allouance for side Q17 = +71.50000000 Dimension type deg=0 MMXINCH=1 Q18 = +0.00000000 Coarse roughing tool Q19 = +0.00000000 Feed rate for reciprocation Q21 = +0.00000000 Tolerance Q30 = +0.00000000 Q31 = +0.00000000 5 Д 'Н iw ЕВ 5100 off on Щв НАЧАЛО КОНЕЦ СТРАНИЦА СТРАНИЦА АКТУАЛЬН ПОКАЗАТЬ А II А ПАРАМЕТРЫ JL У V ЗНАЧЕНИЕ 0QLQRQS КОНЕЦ Параметры, содержащиеся в циклах или предназначенные для внутреннего использования системой ЧПУ, сопровождаются комментариями. Если необходимо контролировать или изменять локальные, общие или String-параметры, нажмите клавишу Softkey ИНДИКАЦИЯ ПАРАМЕТРОВ Q QL QR QS. Система ЧПУ отобразит все соответствующие параметры, которые также действительны для функций, описанных ранее. 328 Программирование: Q-параметры 1 9.7 Контроль и изменение Q-параметров 9.7
