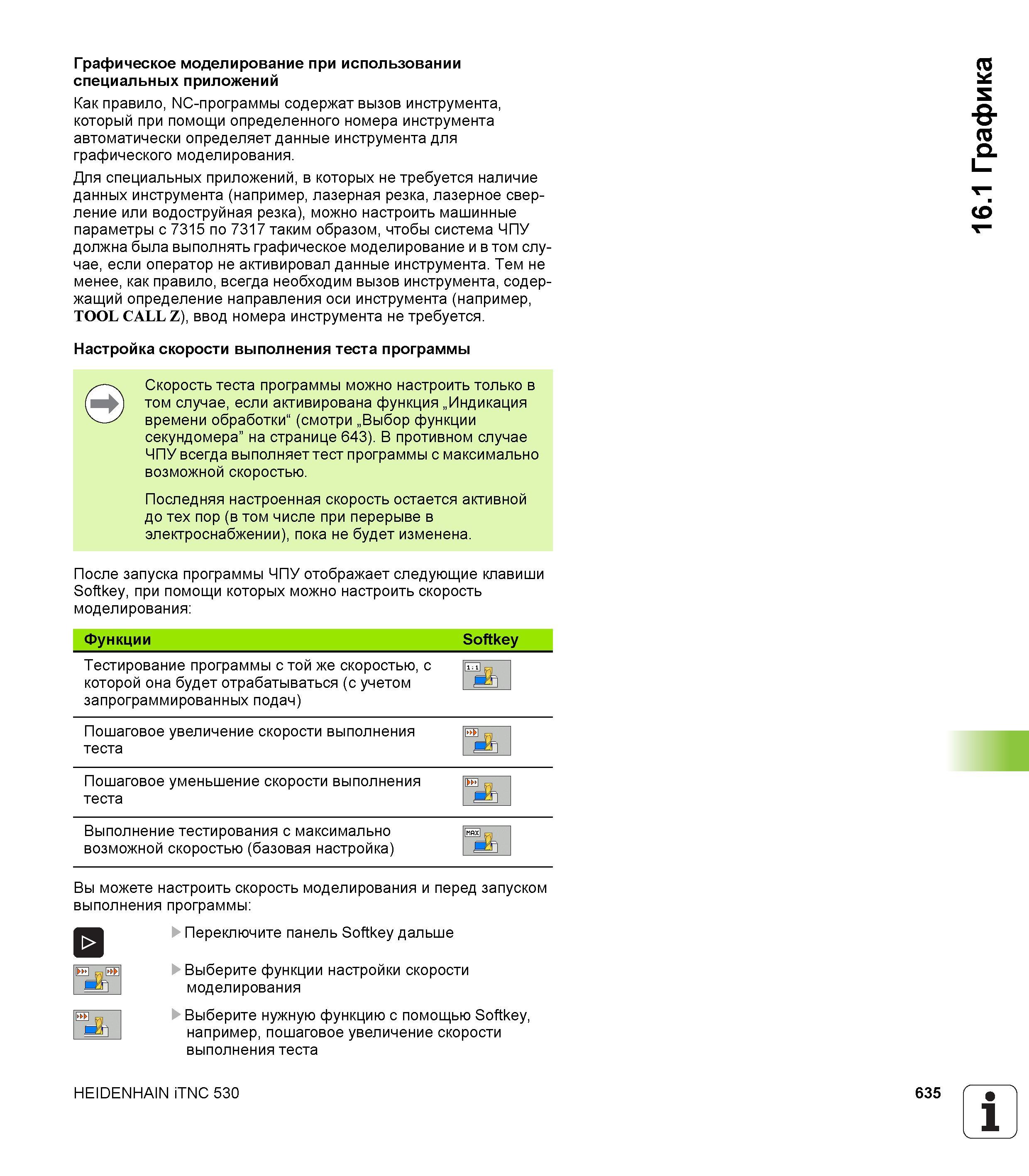

Графическое моделирование при использовании специальных приложений Как правило, NC-программы содержат вызов инструмента, который при помощи определенного номера инструмента автоматически определяет данные инструмента для графического моделирования. Для специальных приложений, в которых не требуется наличие данных инструмента (например, лазерная резка, лазерное сверление или водоструйная резка), можно настроить машинные параметры с 7315 по 7317 таким образом, чтобы система ЧПУ должна была выполнять графическое моделирование и в том случае, если оператор не активировал данные инструмента. Тем не менее, как правило, всегда необходим вызов инструмента, содержащий определение направления оси инструмента (например, TOOL CALL Z), ввод номера инструмента не требуется. Настройка скорости выполнения теста программы Скорость теста программы можно настроить только в том случае, если активирована функция „Индикация времени обработки" (смотри „Выбор функции секундомера” на странице 643). В противном случае ЧПУ всегда выполняет тест программы с максимально возможной скоростью. Последняя настроенная скорость остается активной до тех пор (в том числе при перерыве в электроснабжении), пока не будет изменена. После запуска программы ЧПУ отображает следующие клавиши Softkey, при помощи которых можно настроить скорость моделирования: Функции Softkey Тестирование программы с той же скоростью, с которой она будет отрабатываться (с учетом запрограммированных подач) Пошаговое увеличение скорости выполнения теста Пошаговое уменьшение скорости выполнения теста Выполнение тестирования с максимально возможной скоростью (базовая настройка) Вы можете настроить скорость моделирования и перед запуском выполнения программы: Переключите панель Softkey дальше Выберите функции настройки скорости моделирования Выберите нужную функцию с помощью Softkey, например, пошаговое увеличение скорости выполнения теста HEIDENHAIN iTNC 530 635 1 16.1 Графика
