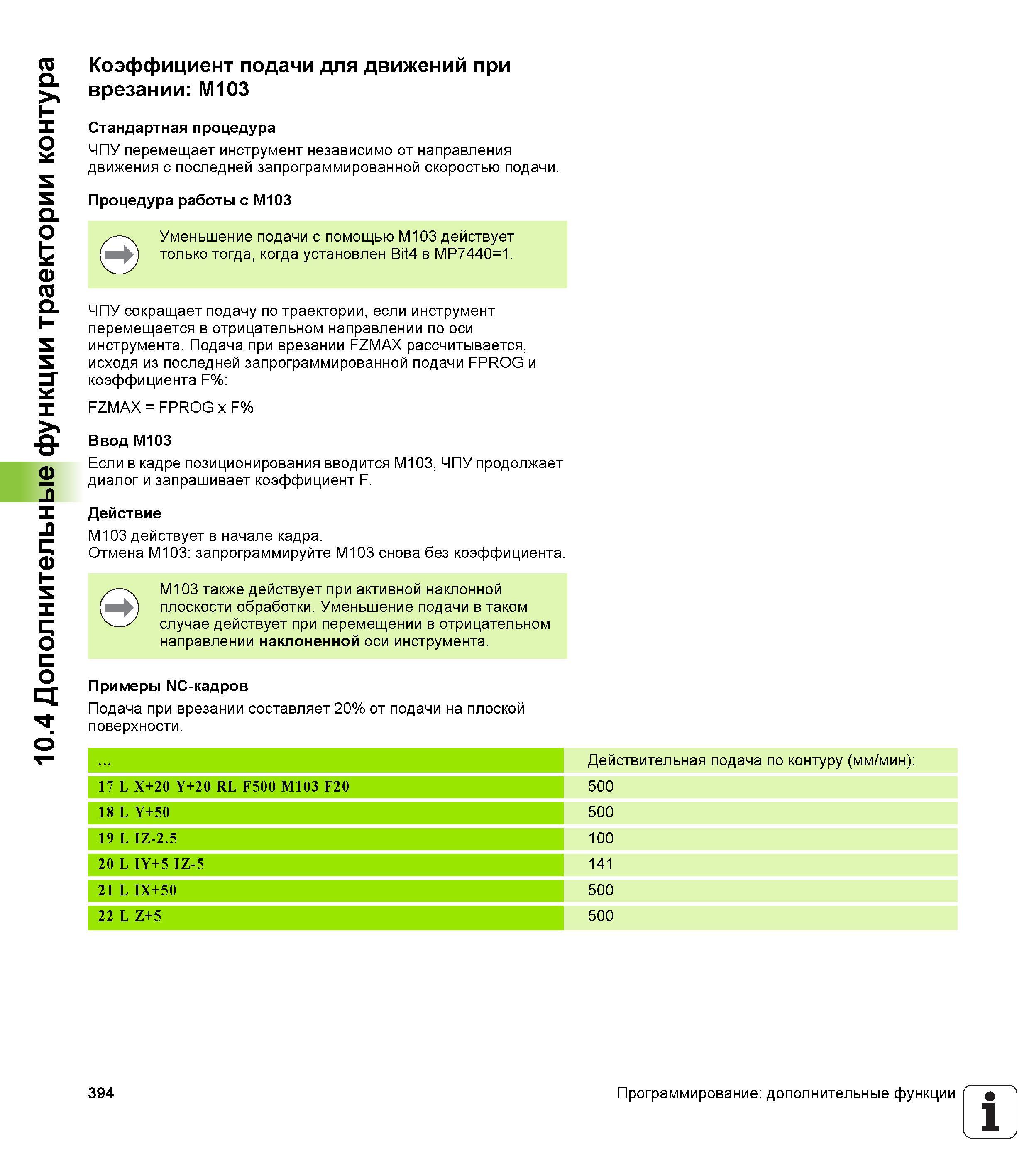

Дополнительные функции траектории контура Коэффициент подачи для движений при врезании: M103 Стандартная процедура ЧПУ перемещает инструмент

Дополнительные функции траектории контура Коэффициент подачи для движений при врезании: M103 Стандартная процедура ЧПУ перемещает инструмент независимо от направления движения с последней запрограммированной скоростью подачи. Процедура работы с M103 Уменьшение подачи с помощью M103 действует только тогда, когда установлен Bit4 в MP7440=1. ЧПУ сокращает подачу по траектории, если инструмент перемещается в отрицательном направлении по оси инструмента. Подача при врезании FZMAX рассчитывается, исходя из последней запрограммированной подачи FPROG и коэффициента F%: FZMAX = FPROG x F% Ввод M103 Если в кадре позиционирования вводится M103, ЧПУ продолжает диалог и запрашивает коэффициент F. Действие M103 действует в начале кадра. Отмена M103: запрограммируйте M103 снова без коэффициента. M103 также действует при активной наклонной плоскости обработки. Уменьшение подачи в таком случае действует при перемещении в отрицательном направлении наклоненной оси инструмента. Примеры NC-кадров Подача при врезании составляет 20% от подачи на плоской поверхности . Действительная подача по контуру (мм/мин): 500 500 100 141 500 500 17 L X+20 Y+20 RL F500 M103 F20 18 L Y+50 19 L IZ-2.5 20 L IY+5 IZ-5 21LIX+50 22 L Z+5 394 Программирование: дополнительные функции 1
