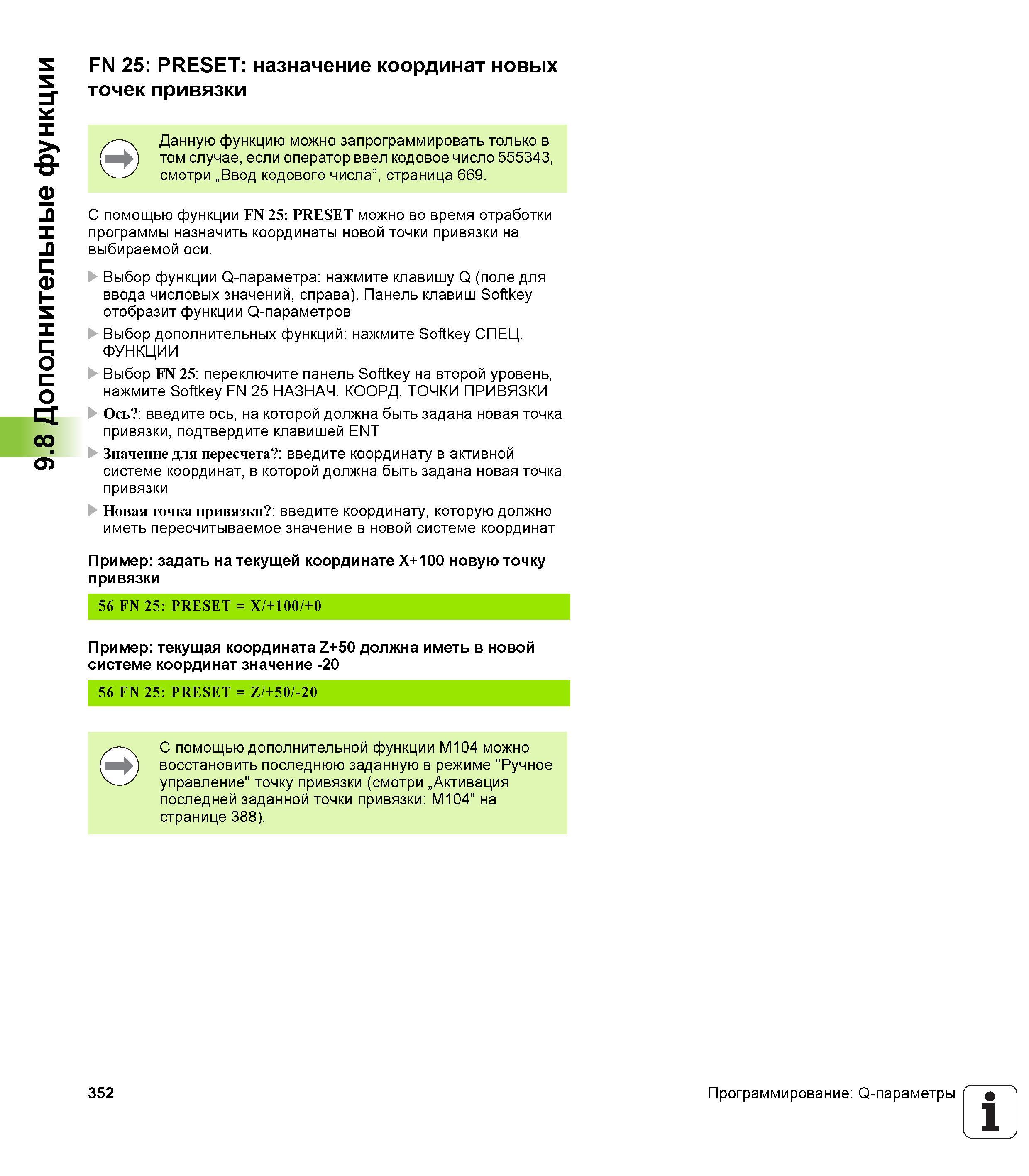

Дополнительные функции FN 25: PRESET: назначение координат новых точек привязки Данную функцию можно запрограммировать только в том случае,

Дополнительные функции FN 25: PRESET: назначение координат новых точек привязки Данную функцию можно запрограммировать только в том случае, если оператор ввел кодовое число 555343, смотри „Ввод кодового числа”, страница 669. С помощью функции FN 25: PRESET можно во время отработки программы назначить координаты новой точки привязки на выбираемой оси. Выбор функции Q-параметра: нажмите клавишу Q (поле для ввода числовых значений, справа). Панель клавиш Softkey отобразит функции Q-параметров Выбор дополнительных функций: нажмите Softkey СПЕЦ. ФУНКЦИИ Выбор FN 25: переключите панель Softkey на второй уровень, нажмите Softkey FN 25 НАЗНАЧ. КООРД. ТОЧКИ ПРИВЯЗКИ Ось : введите ось, на которой должна быть задана новая точка привязки, подтвердите клавишей ENT Значение для пересчета : введите координату в активной системе координат, в которой должна быть задана новая точка привязки Новая точка привязки : введите координату, которую должно иметь пересчитываемое значение в новой системе координат Пример: задать на текущей координате X+100 новую точку привязки 56 FN 25: PRESET = X/+100/+0 Пример: текущая координата Z+50 должна иметь в новой системе координат значение -20 56 FN 25: PRESET = Z/+50/-20 С помощью дополнительной функции M104 можно восстановить последнюю заданную в режиме "Ручное управление" точку привязки (смотри „Активация последней заданной точки привязки: M104” на странице 388). 352 Программирование: Q-параметры 1
