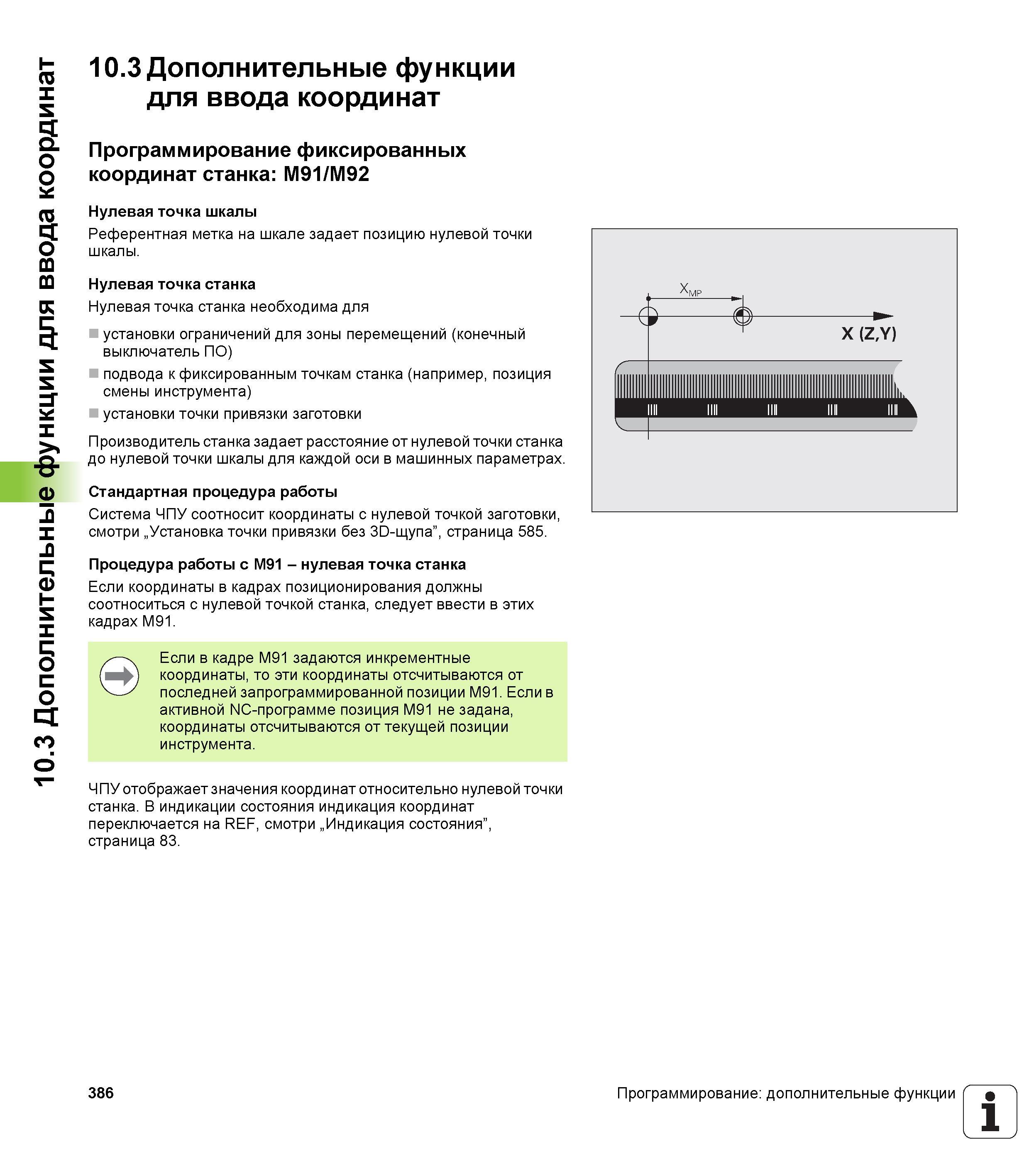

Дополнительные функции для ввода координат Программирование фиксированных координат станка: M91/M92 Нулевая точка шкалы _ Референтная метка на шкале задает позицию нулевой точки шкалы. Нулевая точка станка Нулевая точка станка необходима для установки ограничений для зоны перемещений (конечный выключатель ПО) подвода к фиксированным точкам станка (например, позиция смены инструмента) установки точки привязки заготовки Производитель станка задает расстояние от нулевой точки станка до нулевой точки шкалы для каждой оси в машинных параметрах. Стандартная процедура работы Система ЧПУ соотносит координаты с нулевой точкой заготовки, смотри „Установка точки привязки без 30-щупа”, страница 585. Процедура работы с M91 - нулевая точка станка Если координаты в кадрах позиционирования должны соотноситься с нулевой точкой станка, следует ввести в этих кадрах M91. Если в кадре M91 задаются инкрементные координаты, то эти координаты отсчитываются от последней запрограммированной позиции M91. Если в активной NC-программе позиция M91 не задана, координаты отсчитываются от текущей позиции инструмента. ЧПУ отображает значения координат относительно нулевой точки станка. В индикации состояния индикация координат переключается на REF, смотри „Индикация состояния”, страница 83. 386 Программирование: дополнительные функции 1 10.3 Дополнительные функции для ввода координат 10.3
