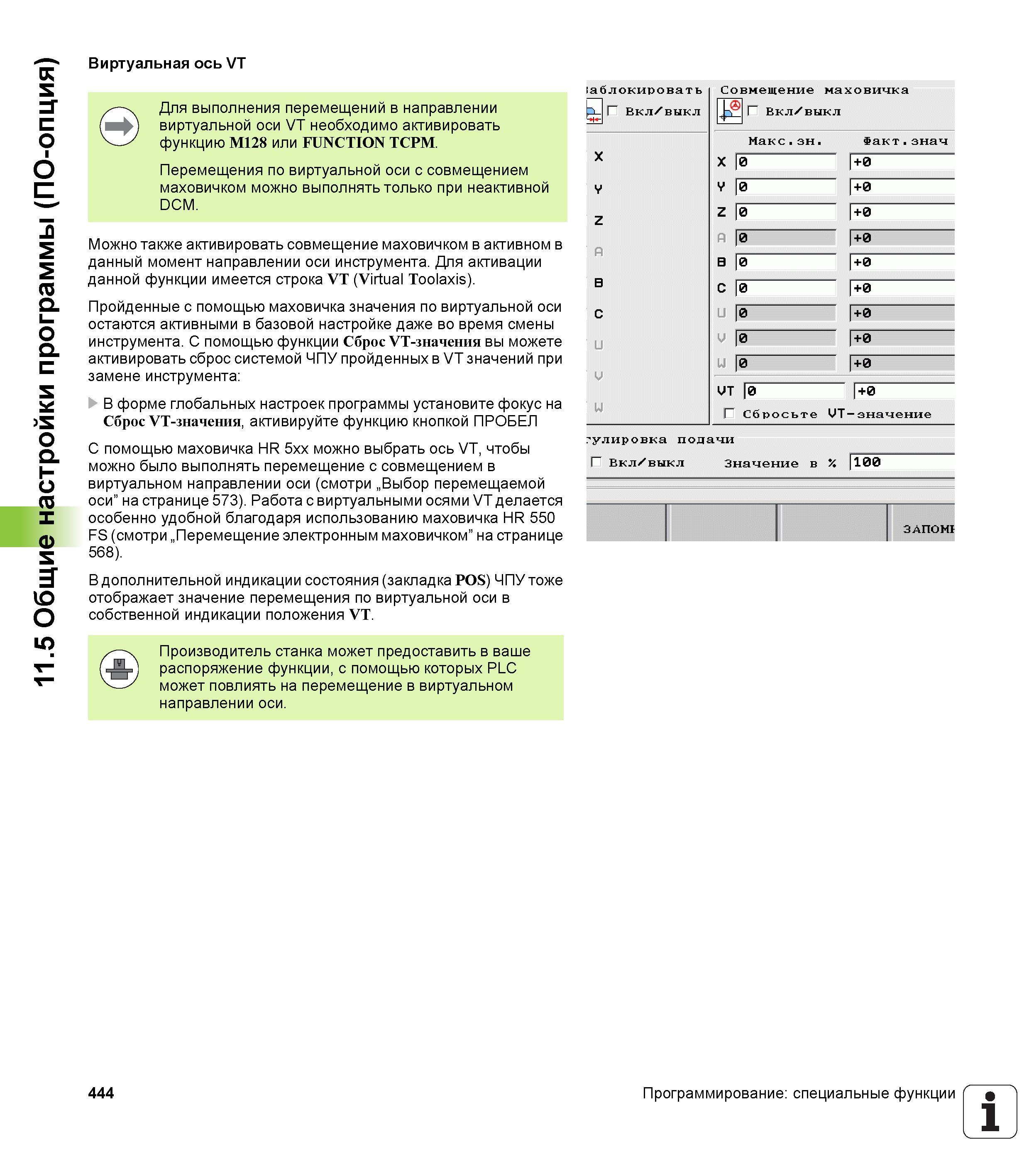

Для выполнения перемещений в направлении виртуальной оси VT необходимо активировать функцию M128 или FUNCTION TCPM. Перемещения по виртуальной оси с совмещением маховичком можно выполнять только при неактивной DCM. Можно также активировать совмещение маховичком в активном в данный момент направлении оси инструмента. Для активации данной функции имеется строка VT (Virtual Toolaxis). Пройденные с помощью маховичка значения по виртуальной оси остаются активными в базовой настройке даже во время смены инструмента. С помощью функции Сброс VT-значения вы можете активировать сброс системой чПу пройденных в VT значений при замене инструмента: В форме глобальных настроек программы установите фокус на Сброс VT-значения, активируйте функцию кнопкой ПРОБЕЛ С помощью маховичка HR 5xx можно выбрать ось VT, чтобы можно было выполнять перемещение с совмещением в виртуальном направлении оси (смотри „Выбор перемещаемой оси” на странице 573). Работа с виртуальными осями VT делается особенно удобной благодаря использованию маховичка HR 550 FS (смотри „ Перемещение электронным маховичком” на странице 568). В дополнительной индикации состояния (закладка POS) ЧПУ тоже отображает значение перемещения по виртуальной оси в собственной индикации положения VT. la6локировать 0Г Вкл/выкл X V Z р в с U У UI Совмещение маховичка Г" Вкл/выкл -Y5 Макс.зн. Факт.знач 0 U 0 У 0" U 0" +0 +еП +0 +еП +еП +еП +0“ +еП +еП УТ 10 +0 Г" Сбросьте УТ значение "улировка подачи Вкл/выкл Значеь ше в % Г100 ЗАПОМЬ Производитель станка может предоставить в ваше распоряжение функции, с помощью которых PLC может повлиять на перемещение в виртуальном направлении оси. 444 Программирование: специальные функции 1 11.5 Общие настройки программы (ПО-опция) Виртуальная ось VT
