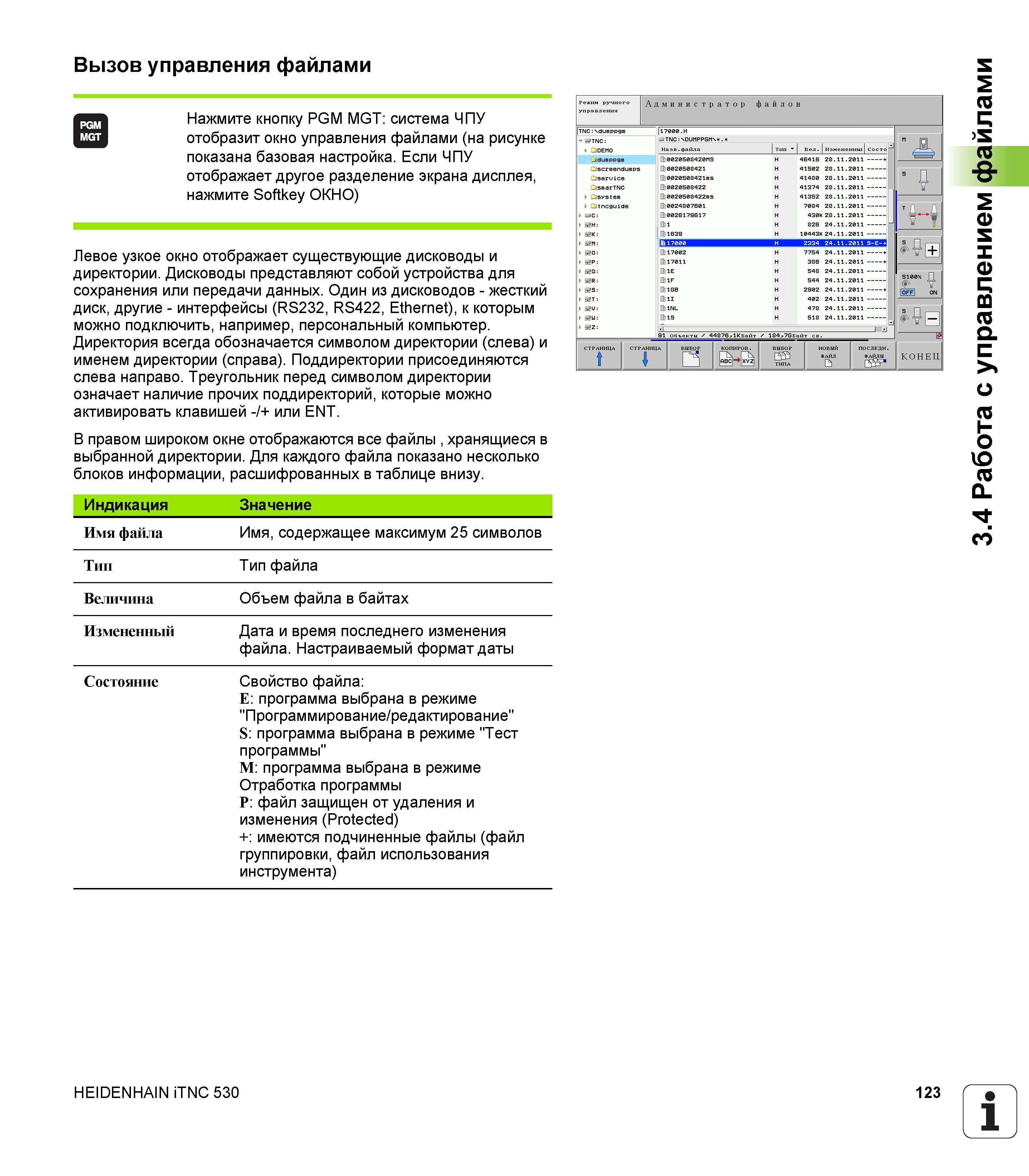

Дисководы представляют собой устройства для сохранения или передачи данных. Один из дисководов - жесткий диск, другие - интерфейсы (RS232, RS422, Ethernet), к которым можно подключить, например, персональный компьютер. Директория всегда обозначается символом директории (слева) и именем директории (справа). Поддиректории присоединяются слева направо. Треугольник перед символом директории означает наличие прочих поддиректорий, которые можно активировать клавишей -/+ или ENT. В правом широком окне отображаются все файлы , хранящиеся в выбранной директории. Для каждого файла показано несколько блоков информации, расшифрованных в таблице внизу. Индикация Значение Имя файла Имя, содержащее максимум 25 символов Тип Тип файла Величина Объем файла в байтах Измененный Дата и время последнего изменения файла. Настраиваемый формат даты Состояние Свойство файла: E: программа выбрана в режиме "Программирование/редактирование" S: программа выбрана в режиме "Тест программы" M: программа выбрана в режиме Отработка программы P: файл защищен от удаления и изменения (Protected) +: имеются подчиненные файлы (файл группировки, файл использования инструмента) HEIDENHAIN iTNC 530 123 1 3.4 Работа с управлением файлами Вызов управления файлами Нажмите кнопку PGM MGT: система ЧПУ отобразит окно управления файлами (на рисунке показана базовая настройка. Если ЧПУ отображает другое разделение экрана дисплея, нажмите Softkey ОКНО) Левое узкое окно отображает существующие дисководы и директории.
