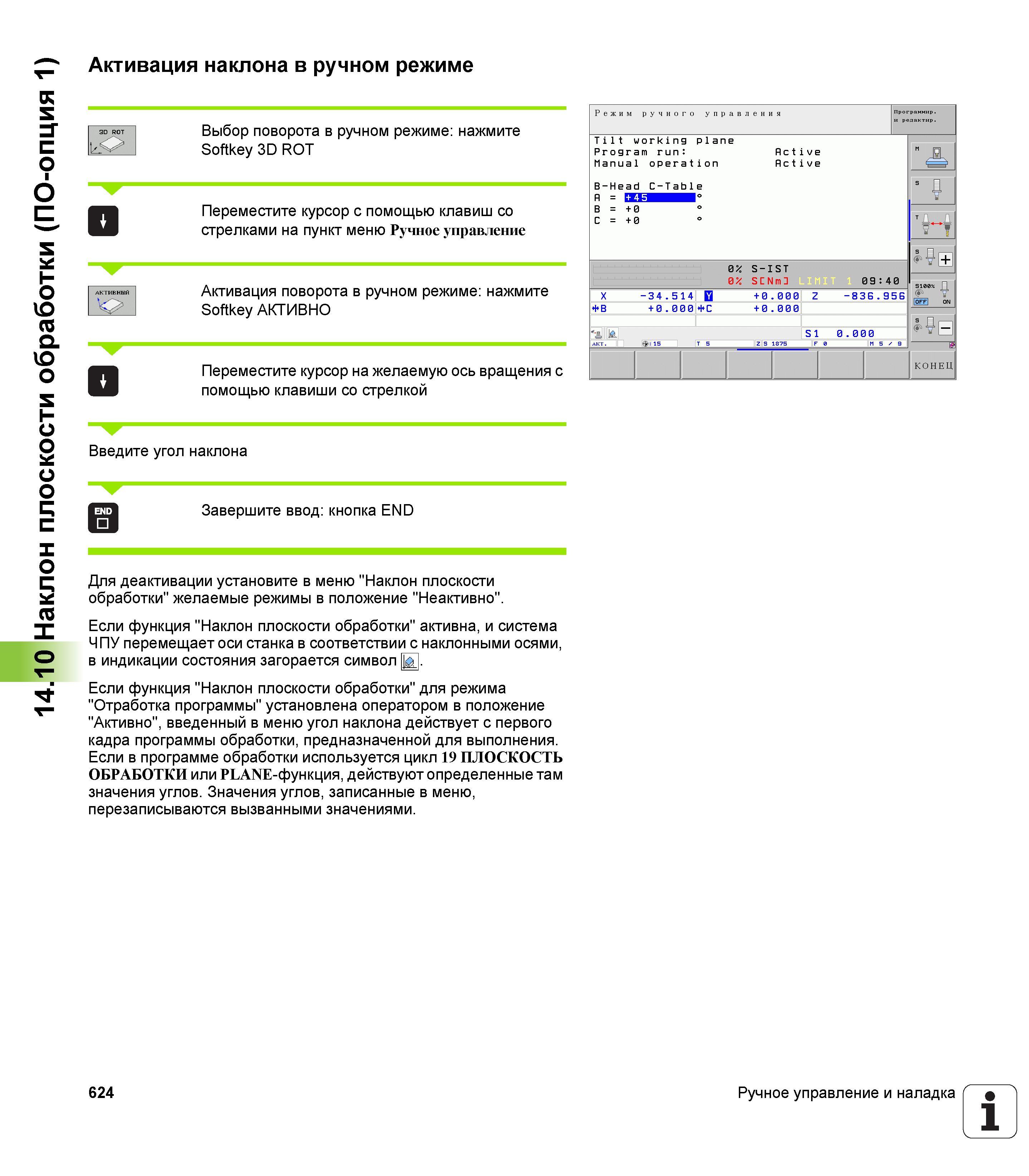

14.10 Наклон плоскости обработки (ПО-опция 1) Активация наклона в ручном режиме Выбор поворота в ручном режиме: нажмите Softkey 3D ROT Переместите курсор с помощью клавиш со стрелками на пункт меню Ручное управление АКТИВНЫЙ Активация поворота в ручном режиме: нажмите К Softkey АКТИВНО Переместите курсор на желаемую ось вращения с помощью клавиши со стрелкой Режим РУЧНОГО управления Программир. Tilt working plane Program run: Active Manual operation Active В-Head C-Table n = В = +0 ° С = +0 ° s j 'H Щей si00 fil < i 0% S-IST 0 °/a S N m 1ЯТПЖ1 09:40 X -34.5 14 +0.000 Z -83Б.95Б ФВ + 0.000 ФС + 0 . 000 Mb ' i± SI 0.000 КОНЕЦ Введите угол наклона Завершите ввод: кнопка END Для деактивации установите в меню "Наклон плоскости обработки" желаемые режимы в положение "Неактивно". Если функция "Наклон плоскости обработки" активна, и система ЧПУ перемещает оси станка в соответствии с наклонными осями, в индикации состояния загорается символ Q. Если функция "Наклон плоскости обработки" для режима "Отработка программы" установлена оператором в положение "Активно", введенный в меню угол наклона действует с первого кадра программы обработки, предназначенной для выполнения. Если в программе обработки используется цикл 19 ПЛОСКОСТЬ ОБРАБОТКИ или PLANE-функция, действуют определенные там значения углов. Значения углов, записанные в меню, перезаписываются вызванными значениями. 624 Ручное управление и наладка 1
