86 Руководство HEIDENHAIN 2012 TNC 620 Программирование открытым текстом систем ЧПУ Стр.86 |
|||||

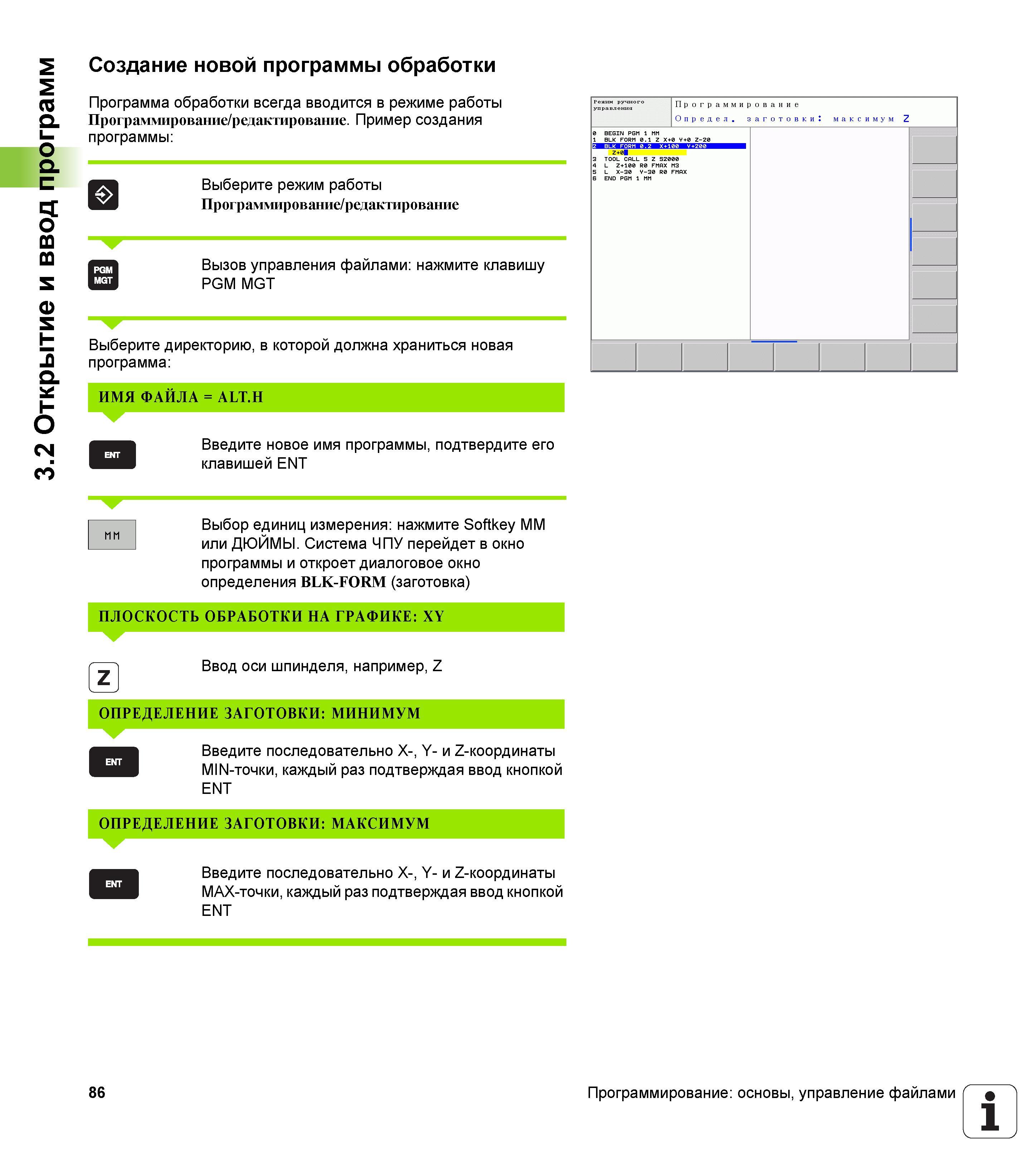

Программа обработки всегда вводится в режиме работы Программирование/редактирование Пример создания программы Выберите режим работы ПрограммированиПрограмма обработки всегда вводится в режиме работы Программирование/редактирование. Пример создания программы Выберите режим работы Программирование/редактирование Вызов управления файлами нажмите клавишу PGM MGT Выберите директорию, в которой должна храниться новая программа ИМЯ ФАЙЛА = ALT.H Введите новое имя программы, подтвердите его клавишей ENT Выбор единиц измерения нажмите Softkey ММ или ДЮЙМЫ. Система ЧПУ перейдет в окно программы и откроет диалоговое окно определения BLK-FORM (заготовка) ПЛОСКОСТЬ ОБРАБОТКИ НА ГРАФИКЕ XY Ввод оси шпинделя, например, Z ОПРЕДЕЛЕНИЕ ЗАГОТОВКИ МИНИМУМ Введите последовательно X-, Y- и Z-координаты MIN-точки, каждый раз подтверждая ввод кнопкой ENT ОПРЕДЕЛЕНИЕ ЗАГОТОВКИ МАКСИМУМ Введите последовательно X-, Y- и Z-координаты MAX-точки, каждый раз подтверждая ввод кнопкой ENT 86 Программирование основы, управление файлами 3.2 Открытие и ввод программ Создание новой программы обработки |
|||||
