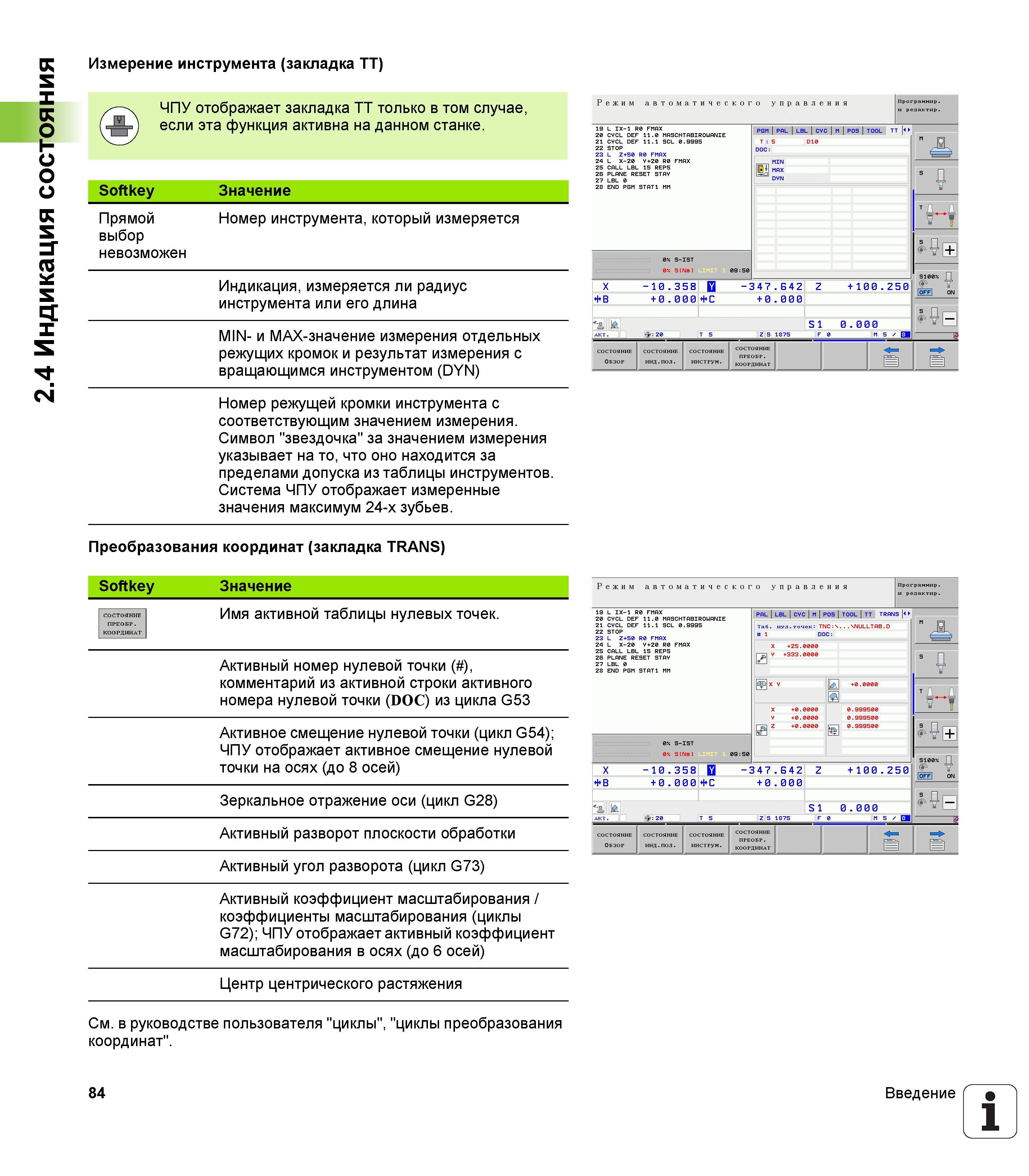

2.4 Индикация состояния Измерение инструмента (закладка TT) ЧПУ отображает закладка ТТ только в том случае, Softkey Прямой выбор невозможен Значение Номер инструмента, который измеряется Индикация, измеряется ли радиус инструмента или его длина MIN- и MAX-значение измерения отдельных режущих кромок и результат измерения с вращающимся инструментом (DYN) Номер режущей кромки инструмента с соответствующим значением измерения. Символ "звездочка" за значением измерения указывает на то, что оно находится за пределами допуска из таблицы инструментов. Система ЧПУ отображает измеренные значения максимум 24-х зубьев. Преобразования координат (закладка TRANS) Softkey СОСТОЯНИЕ ПРЕОБР. КООРДИНАТ Значение Имя активной таблицы нулевых точек. Активный номер нулевой точки ( ), комментарий из активной строки активного номера нулевой точки (DOC) из цикла G53 Активное смещение нулевой точки (цикл G54); ЧПУ отображает активное смещение нулевой точки на осях (до 8 осей) Зеркальное отражение оси (цикл G28) Активный разворот плоскости обработки Активный угол разворота (цикл G73) Активный коэффициент масштабирования / коэффициенты масштабирования (циклы G72); ЧПУ отображает активный коэффициент масштабирования в осях (до 6 осей) Режим автоматического управлени 21 CVCL DEF 11.1 SCL 0.9995 22 STOP 23 L Z+50 R0 FMfiX 24 L X-20 V+20 R0 FMPX 25 CALL LBL 15 REP5 Таб. нул.точек TNC:\ SNULLTPB.D 8 1 DOC " m X +25.0000 25 PLRNE RESET STfiV 27 LBL 0 28 END PGM STfiTl MM 5 П Йх v a 'H X +0.0000 V +0.0000 |-p| Z +0 . 0000 0.999500 0.999500 Ящ 0 S-IST 0У. SINm 1 09:50 si00 Щ X -10 .358 D -347 Б 4 2 Z +100.250 | ¥ ФВ + 0.0 did + 0 000 е||в 31Ш 1 Т 5 z s 875 S 1 F 0.000 СОСТОЯНИЕ СОСТОЯНИЕ ИНД.пол. СОСТОЯНИЕ инструм. СОСТОЯНИЕ ПРЕОБР. КООРДИНАТ Центр центрического растяжения См. в руководстве пользователя "циклы", "циклы преобразования координат". 84 Введение 1
