649 Руководство пользователя HEIDENHAIN iTNC 530 Программирование DIN ISO Вер. 2012 Стр.649

Руководство HEIDENHAIN iTNC 530 Программирование DIN ISO 2012 Стр. 649 0649 Lab2u

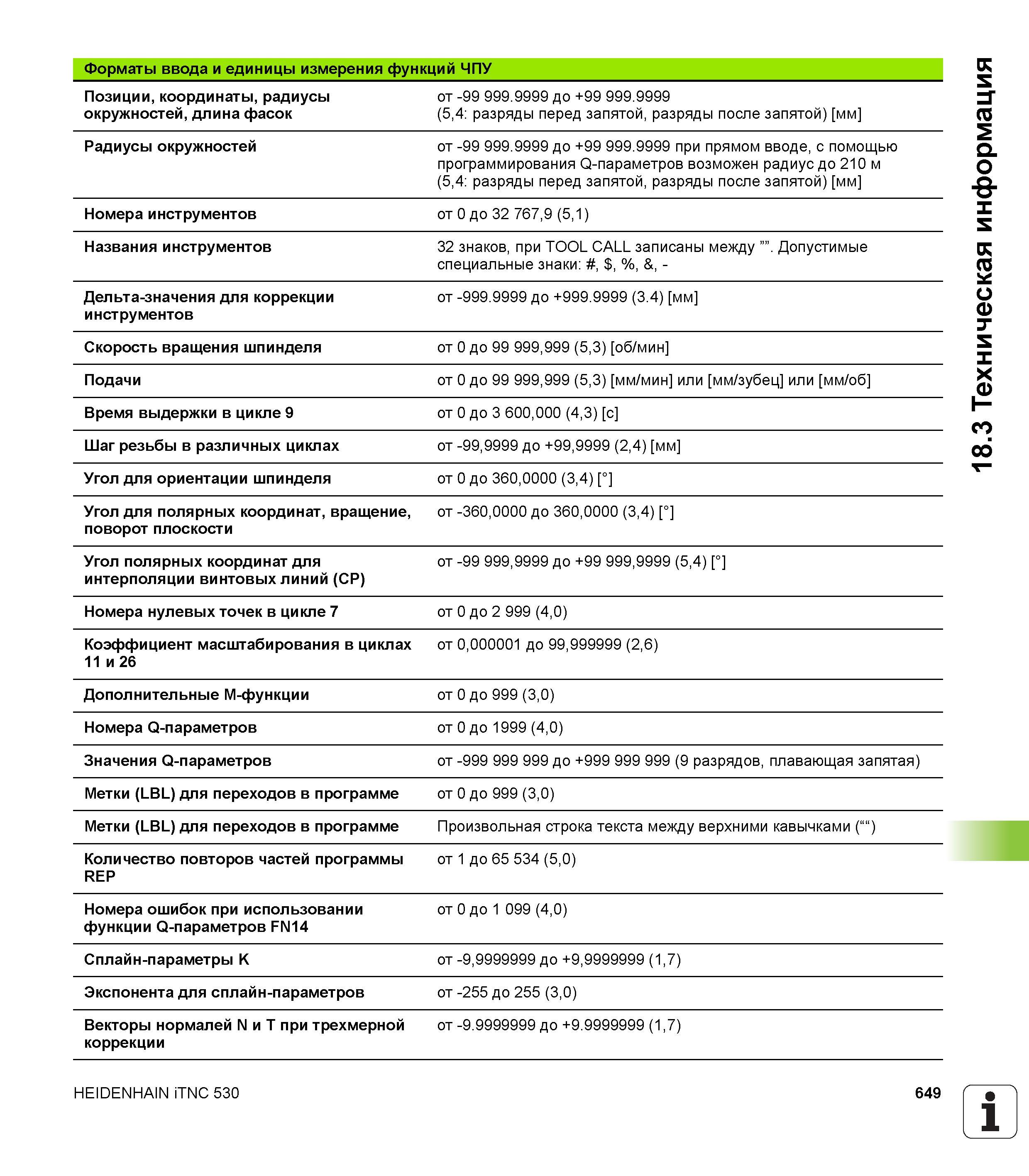

Форматы ввода и единицы измерения функций ЧПУ Позиции, координаты, радиусы окружностей, длина фасок от -99 999.9999 до +99 999.9999 (5,4 разряды перед запятой, разряды после запятой) мм Радиусы окружностей от -99 999.9999 до +99 999.9999 при прямом вводе, с помощью программирования Q-параметров возможен радиус до 210 м (5,4 разряды перед запятой, разряды после запятой) мм Номера инструментов от 0 до 32 767,9 (5,1) Названия инструментов 32 знаков, при TOOL CALL записаны между ””. Допустимые специальные знаки , , %, &, - Дельта-значения для коррекции инструментов от -999.9999 до +999.9999 (3.4) мм Скорость вращения шпинделя от 0 до 99 999,999 (5,3) об/мин Подачи от 0 до 99 999,999 (5,3) мм/мин или мм/зубец или мм/об Время выдержки в цикле 9 от 0 до 3 600,000 (4,3) с Шаг резьбы в различных циклах от -99,9999 до +99,9999 (2,4) мм Угол для ориентации шпинделя от 0 до 360,0000 (3,4) ° Угол для полярных координат, вращение, поворот плоскости от -360,0000 до 360,0000 (3,4) ° Угол полярных координат для интерполяции винтовых линий (CP) от -99 999,9999 до +99 999,9999 (5,4) ° Номера нулевых точек в цикле 7 от 0 до 2 999 (4,0) Коэффициент масштабирования в циклах 11 и 26 от 0,000001 до 99,999999 (2,6) Дополнительные М-функции от 0 до 999 (3,0) Номера Q-параметров от 0 до 1999 (4,0) Значения Q-параметров от -999 999 999 до +999 999 999 (9 разрядов, плавающая запятая) Метки (LBL) для переходов в программе от 0 до 999 (3,0) Метки (LBL) для переходов в программе Произвольная строка текста между верхними кавычками (““) Количество повторов частей программы REP от 1 до 65 534 (5,0) Номера ошибок при использовании функции Q-параметров FN14 от 0 до 1 099 (4,0) Сплайн-параметры K от -9,9999999 до +9,9999999 (1,7) Экспонента для сплайн-параметров от -255 до 255 (3,0) Векторы нормалей N и T при трехмерной коррекции от -9.9999999 до +9.9999999 (1,7) HEIDENHAIN iTNC 530 649 18.3 Техническая информация
