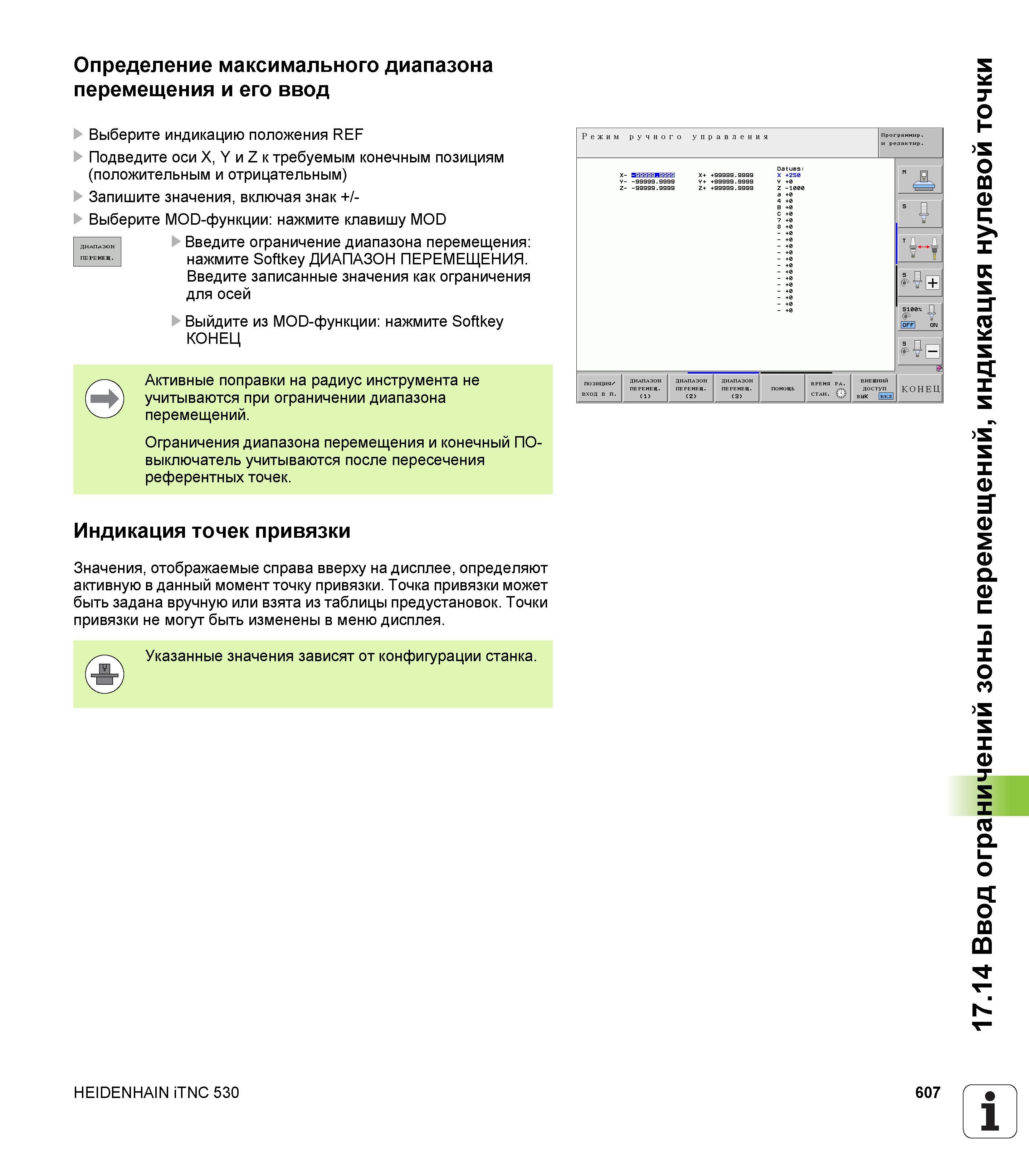

Определение максимального диапазона перемещения и его ввод Выберите индикацию положения REF Подведите оси X, Y и Z к требуемым конечным позициям (положительным и отрицательным) Запишите значения, включая знак +/- Выберите MOD-функции нажмите клавишу MOD Введите ограничение диапазона перемещения нажмите Softkey ДИАПАЗОН ПЕРЕМЕЩЕНИЯ. Введите записанные значения как ограничения для осей Выйдите из MOD-функции нажмите Softkey КОНЕЦ ДИАПАЗОН ПЕРЕМЕЩ. Активные поправки на радиус инструмента не учитываются при ограничении диапазона перемещений. Ограничения диапазона перемещения и конечный ПО-выключатель учитываются после пересечения референтных точек. Индикация точек привязки Значения, отображаемые справа вверху на дисплее, определяют активную в данный момент точку привязки. Точка привязки может быть задана вручную или взята из таблицы предустановок. Точки привязки не могут быть изменены в меню дисплея. HEIDENHAIN iTNC 530 607 1 17.14 Ввод ограничений зоны перемещений, индикация нулевой точки
