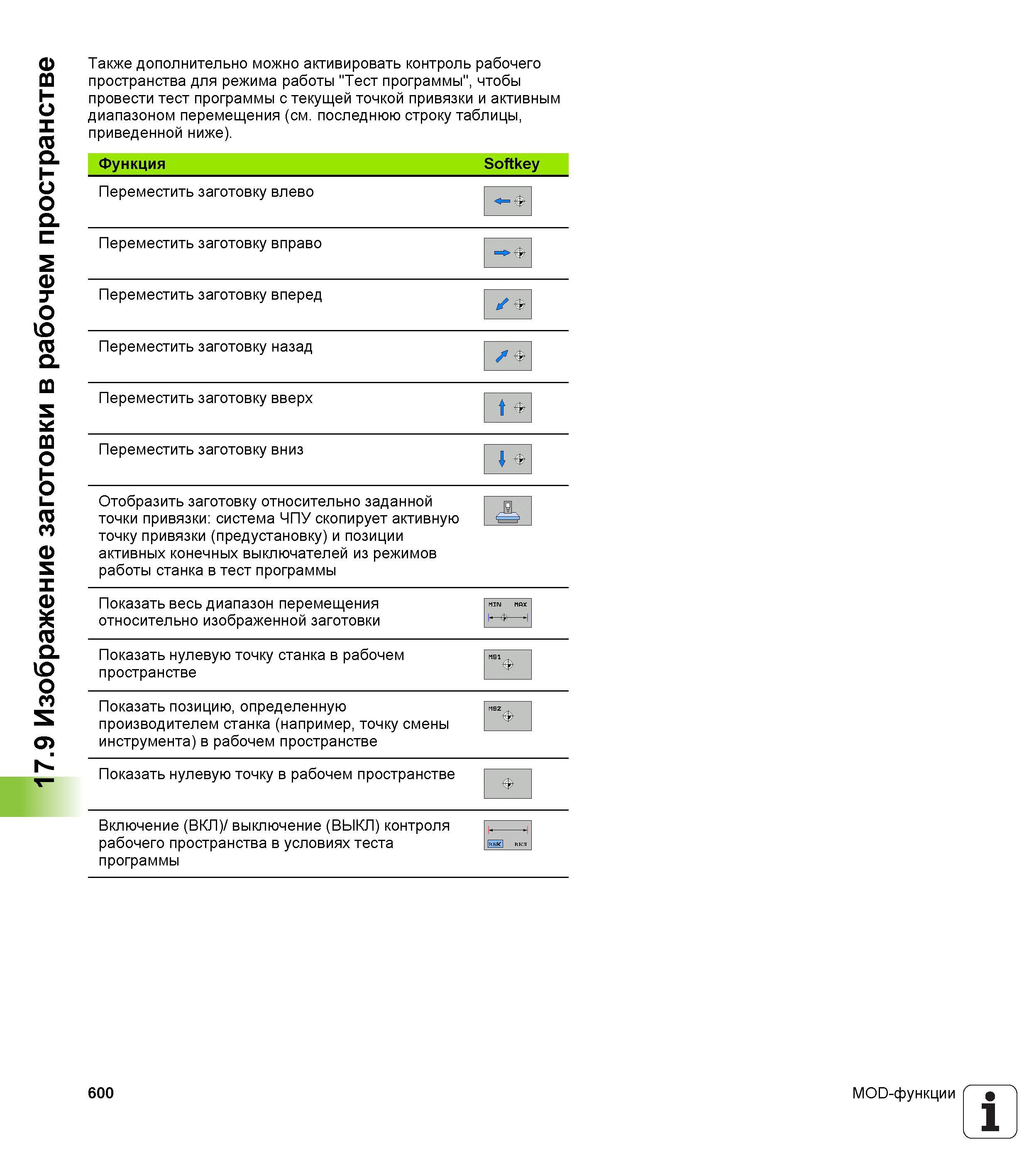

17.9 Изображение заготовки в рабочем пространстве Также дополнительно можно активировать контроль рабочего пространства для режима работы "Тест программы", чтобы провести тест программы с текущей точкой привязки и активным диапазоном перемещения (см. последнюю строку таблицы, приведенной ниже). Функция Softkey Переместить заготовку влево Переместить заготовку вправо Переместить заготовку вперед Переместить заготовку назад Переместить заготовку вверх ft Щ Переместить заготовку вниз Отобразить заготовку относительно заданной точки привязки система ЧПУ скопирует активную точку привязки (предустановку) и позиции активных конечных выключателей из режимов работы станка в тест программы Показать весь диапазон перемещения относительно изображенной заготовки Показать нулевую точку станка в рабочем пространстве Показать позицию, определенную производителем станка (например, точку смены инструмента) в рабочем пространстве Показать нулевую точку в рабочем пространстве Включение (ВКЛ)/ выключение (ВЫКЛ) контроля рабочего пространства в условиях теста программы 600 MOD-функции 1
