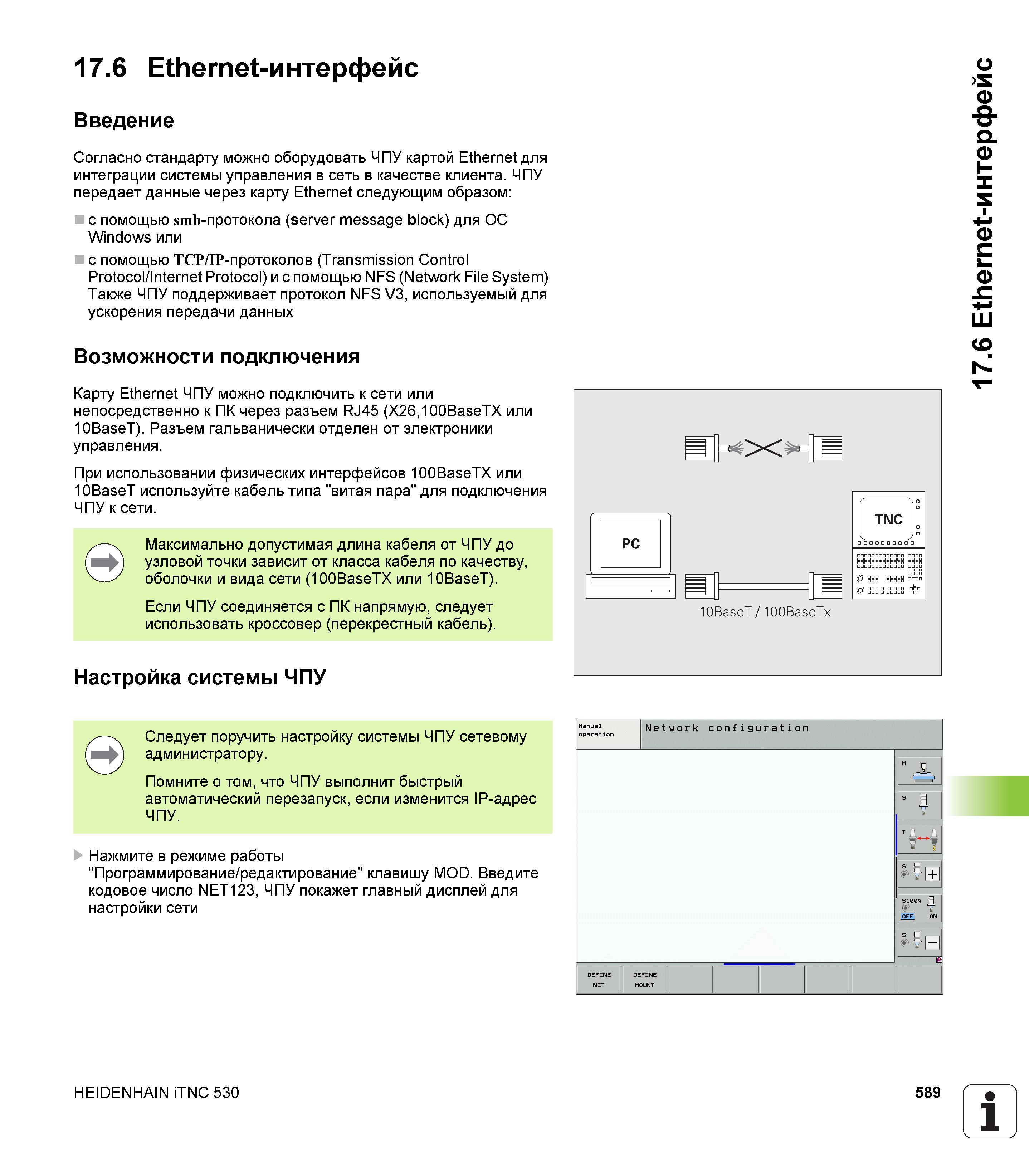

17.6 Ethernet-интерфейс Введение Согласно стандарту можно оборудовать ЧПУ картой Ethernet для интеграции системы управления в сеть в качестве клиента. ЧПУ передает данные через карту Ethernet следующим образом с помощью smb-протокола (server message block) для ОС Windows или с помощью TCP/IP-протоколов (Transmission Control Protocol/Internet Protocol) и с помощью NFS (Network File System) Также ЧПУ поддерживает протокол NFS V3, используемый для ускорения передачи данных Возможности подключения Карту Ethernet ЧПУ можно подключить к сети или непосредственно к ПК через разъем RJ45 (X26,100BaseTX или 10BaseT). Разъем гальванически отделен от электроники управления. При использовании физических интерфейсов 100BaseTX или 10BaseT используйте кабель типа "витая пара" для подключения ЧПУ к сети. Максимально допустимая длина кабеля от ЧПУ до узловой точки зависит от класса кабеля по качеству, оболочки и вида сети (100BaseTX или 10BaseT). Если ЧПУ соединяется с ПК напрямую, следует использовать кроссовер (перекрестный кабель). Настройка системы ЧПУ Следует поручить настройку системы ЧПУ сетевому администратору. Помните о том, что ЧПУ выполнит быстрый автоматический перезапуск, если изменится IP-адрес ЧПУ. Нажмите в режиме работы "Программирование/редактирование" клавишу MOD. Введите кодовое число NET123, ЧПУ покажет главный дисплей для настройки сети HEIDENHAIN iTNC 530 589 1 17.6 Ethernet-интерфейс
