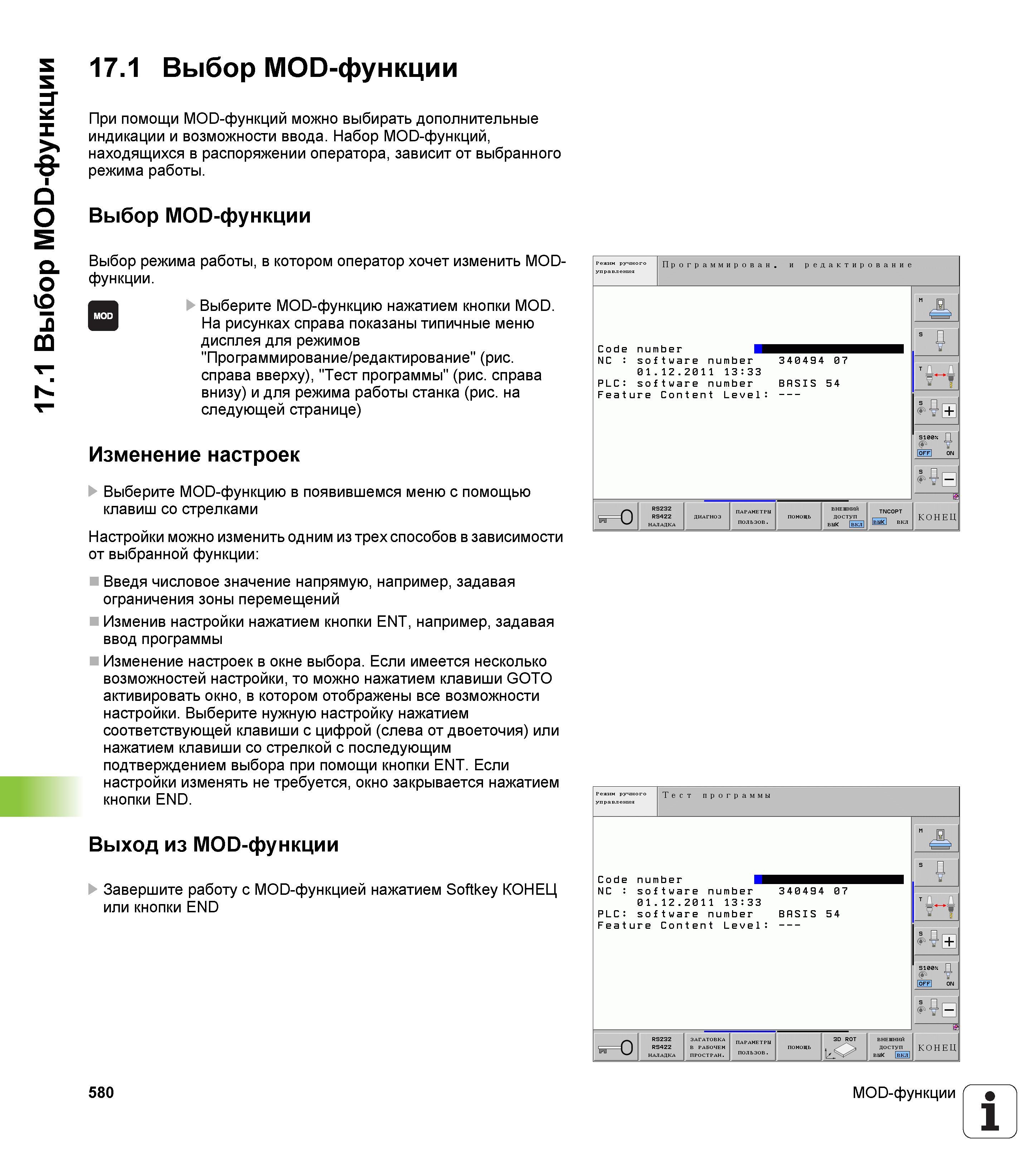

17.1 Выбор MOD-функции 17.1 Выбор MOD-функции При помощи MOD-функций можно выбирать дополнительные индикации и возможности ввода. Набор MOD-функций, находящихся в распоряжении оператора, зависит от выбранного режима работы. Выбор MOD-функции Выбор режима работы, в котором оператор хочет изменить MOD-функции. BU Выберите MOD-функцию нажатием кнопки MOD. На рисунках справа показаны типичные меню дисплея для режимов "Программирование/редактирование" (рис. справа вверху), "Тест программы" (рис. справа внизу) и для режима работы станка (рис. на следующей странице) Изменение настроек Выберите MOD-функцию в появившемся меню с помощью клавиш со стрелками Настройки можно изменить одним из трех способов в зависимости от выбранной функции Введя числовое значение напрямую, например, задавая ограничения зоны перемещений Изменив настройки нажатием кнопки ENT, например, задавая ввод программы Изменение настроек в окне выбора. Если имеется несколько возможностей настройки, то можно нажатием клавиши GOTO активировать окно, в котором отображены все возможности настройки. Выберите нужную настройку нажатием соответствующей клавиши с цифрой (слева от двоеточия) или нажатием клавиши со стрелкой с последующим подтверждением выбора при помощи кнопки ENT. Если настройки изменять не требуется, окно закрывается нажатием кнопки END. Выход из MOD-функции Завершите работу с MOD-функцией нажатием Softkey КОНЕЦ или кнопки END 580 MOD-функции 1
