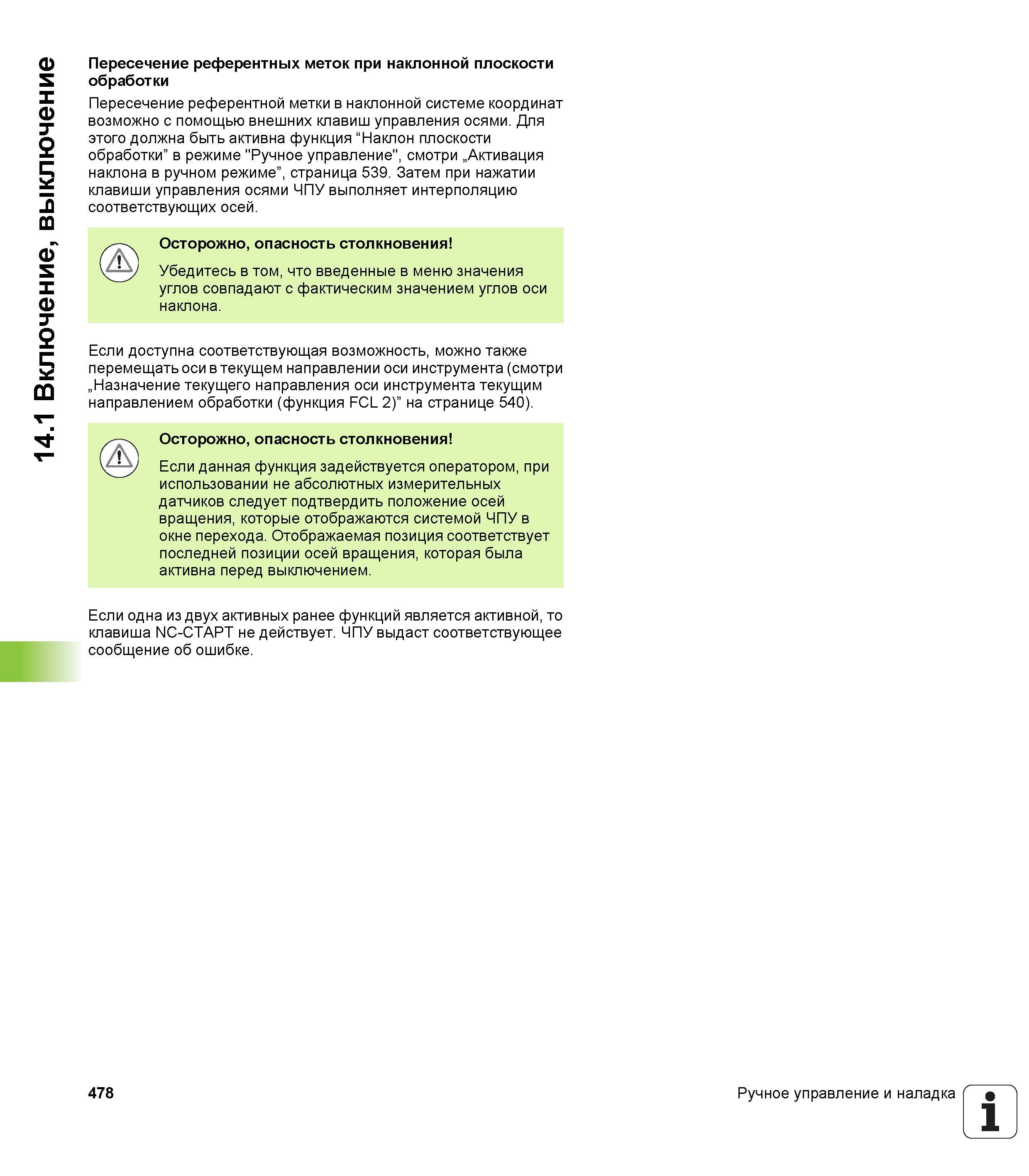

14.1 Включение, выключение Пересечение референтных меток при наклонной плоскости обработки Пересечение референтной метки в наклонной системе координат возможно с помощью внешних клавиш управления осями. Для этого должна быть активна функция “Наклон плоскости обработки” в режиме "Ручное управление", смотри „Активация наклона в ручном режиме”, страница 539. Затем при нажатии клавиши управления осями ЧПУ выполняет интерполяцию соответствующих осей. Осторожно, опасность столкновения Убедитесь в том, что введенные в меню значения углов совпадают с фактическим значением углов оси наклона. Если доступна соответствующая возможность, можно также перемещать оси в текущем направлении оси инструмента (смотри „Назначение текущего направления оси инструмента текущим направлением обработки (функция FCL 2)” на странице 540). Осторожно, опасность столкновения Если данная функция задействуется оператором, при использовании не абсолютных измерительных датчиков следует подтвердить положение осей вращения, которые отображаются системой ЧПУ в окне перехода. Отображаемая позиция соответствует последней позиции осей вращения, которая была активна перед выключением. Если одна из двух активных ранее функций является активной, то клавиша NC-СТАРТ не действует. ЧПУ выдаст соответствующее сообщение об ошибке. 478 Ручное управление и наладка 1
