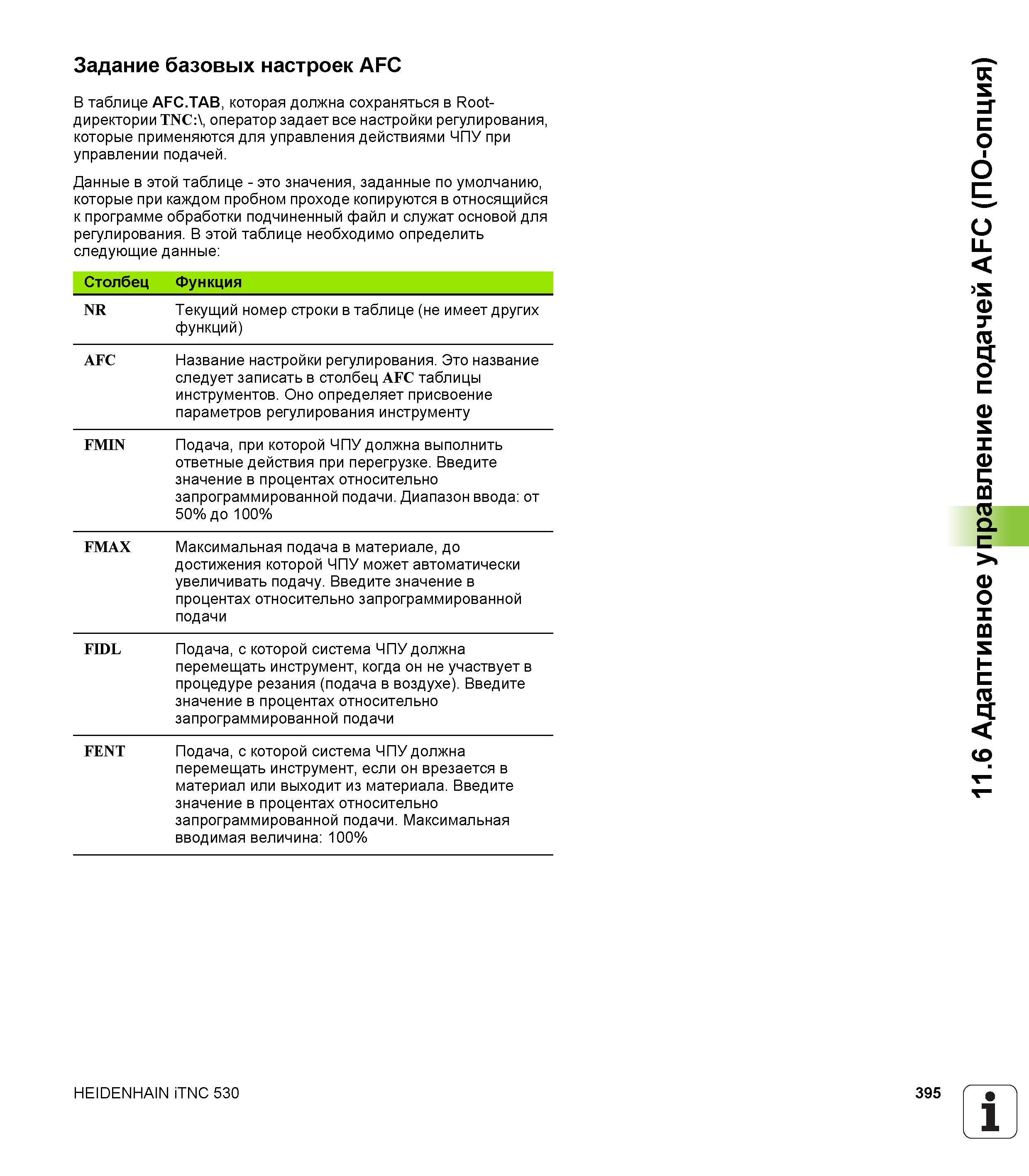

Задание базовых настроек AFC В таблице AFC.TAB, которая должна сохраняться в Root-директории TNC:\, оператор задает все настройки регулирования, которые применяются для управления действиями ЧПУ при управлении подачей. Данные в этой таблице - это значения, заданные по умолчанию, которые при каждом пробном проходе копируются в относящийся к программе обработки подчиненный файл и служат основой для регулирования. В этой таблице необходимо определить следующие данные Столбец Функция NR Текущий номер строки в таблице (не имеет других функций) AFC Название настройки регулирования. Это название следует записать в столбец AFC таблицы инструментов. Оно определяет присвоение параметров регулирования инструменту FMIN Подача, при которой ЧПУ должна выполнить ответные действия при перегрузке. Введите значение в процентах относительно запрограммированной подачи. Диапазон ввода от 50% до 100% FMAX Максимальная подача в материале, до достижения которой ЧПУ может автоматически увеличивать подачу. Введите значение в процентах относительно запрограммированной подачи FIDL Подача, с которой система ЧПУ должна перемещать инструмент, когда он не участвует в процедуре резания (подача в воздухе). Введите значение в процентах относительно запрограммированной подачи FENT Подача, с которой система ЧПУ должна перемещать инструмент, если он врезается в материал или выходит из материала. Введите значение в процентах относительно запрограммированной подачи. Максимальная вводимая величина 100% HEIDENHAIN iTNC 530 395 1 11.6 Адаптивное управление подачей AFC (ПО-опция)
