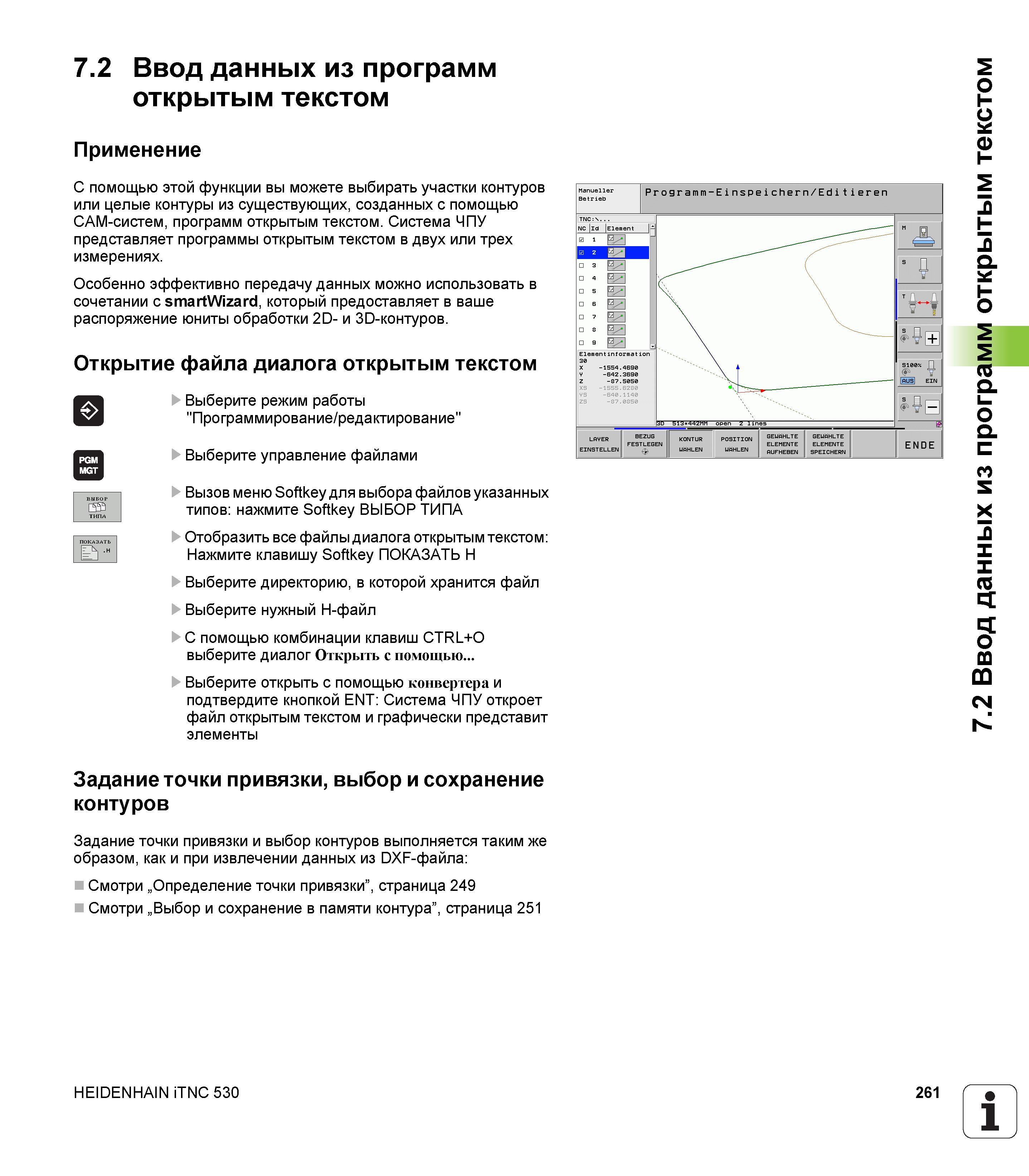

7.2 Ввод данных из программ открытым текстом Применение С помощью этой функции вы можете выбирать участки контуров или целые контуры из существующих, созданных с помощью CAM-систем, программ открытым текстом. Система ЧПУ представляет программы открытым текстом в двух или трех измерениях. Особенно эффективно передачу данных можно использовать в сочетании с smartWizard, который предоставляет в ваше распоряжение юниты обработки 2D- и 30-контуров. Открытие файла диалога открытым текстом Выберите режим работы "Программирование/редактирование" Выберите управление файлами Вызов меню Softkey для выбора файлов указанных типов нажмите Softkey ВЫБОР ТИПА Отобразить все файлы диалога открытым текстом Нажмите клавишу Softkey ПОКАЗАТЬ H Выберите директорию, в которой хранится файл Выберите нужный H-файл С помощью комбинации клавиш CTRL+O выберите диалог Открыть с помощью Выберите открыть с помощью конвертера и подтвердите кнопкой ENT Система ЧПУ откроет файл открытым текстом и графически представит элементы Задание точки привязки, выбор и сохранение контуров Задание точки привязки и выбор контуров выполняется таким же образом, как и при извлечении данных из DXF-файла Смотри „Определение точки привязки”, страница 249 Смотри „Выбор и сохранение в памяти контура”, страница 251 HEIDENHAIN iTNC 530 261 1 7.2 Ввод данных из программ открытым текстом
