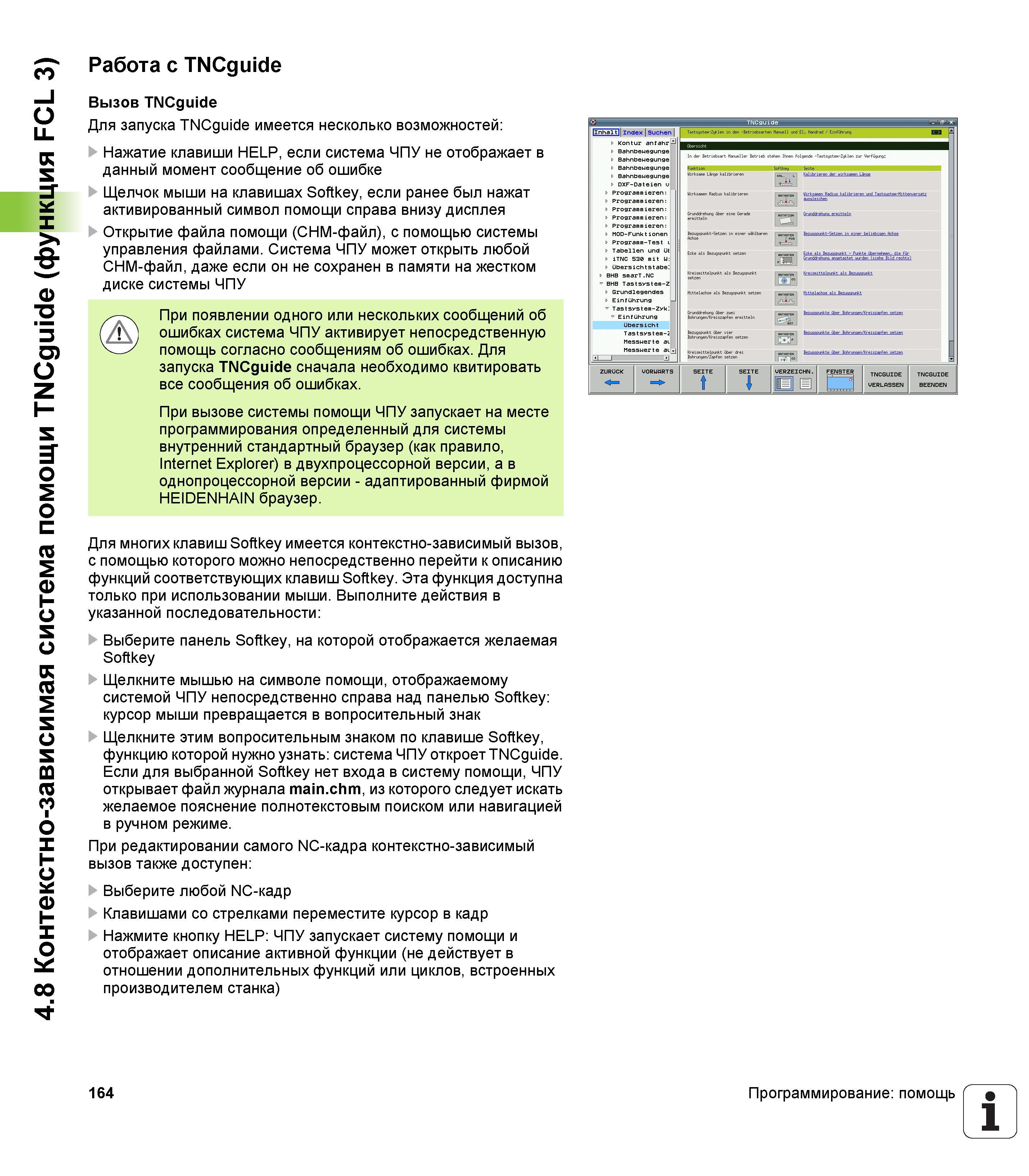

4.8 Контекстно-зависимая система помощи TNCguide (функция FCL 3) Работа с TNCguide Вызов TNCguide Для запуска TNCguide имеется несколько возможностей Нажатие клавиши HELP, если система ЧПУ не отображает в данный момент сообщение об ошибке Щелчок мыши на клавишах Softkey, если ранее был нажат активированный символ помощи справа внизу дисплея Открытие файла помощи (CHM-файл), с помощью системы управления файлами. Система ЧПУ может открыть любой CHM-файл, даже если он не сохранен в памяти на жестком диске системы ЧПУ При появлении одного или нескольких сообщений об ошибках система ЧПУ активирует непосредственную помощь согласно сообщениям об ошибках. Для запуска TNCguide сначала необходимо квитировать все сообщения об ошибках. При вызове системы помощи ЧПУ запускает на месте программирования определенный для системы внутренний стандартный браузер (как правило, Internet Explorer) в двухпроцессорной версии, а в однопроцессорной версии - адаптированный фирмой HEIDENHAIN браузер. Q ssaa 1Ш SEITE YERZEICHN. FENSTER TNCGUIDE TNCGUIDE н YERLPSSEN BEENDEN Для многих клавиш Softkey имеется контекстно-зависимый вызов, с помощью которого можно непосредственно перейти к описанию функций соответствующих клавиш Softkey. Эта функция доступна только при использовании мыши. Выполните действия в указанной последовательности Выберите панель Softkey, на которой отображается желаемая Softkey Щелкните мышью на символе помощи, отображаемому системой ЧПУ непосредственно справа над панелью Softkey курсор мыши превращается в вопросительный знак Щелкните этим вопросительным знаком по клавише Softkey, функцию которой нужно узнать система ЧПУ откроет TNCguide. Если для выбранной Softkey нет входа в систему помощи, ЧПУ открывает файл журнала main.chm, из которого следует искать желаемое пояснение полнотекстовым поиском или навигацией в ручном режиме. При редактировании самого NC-кадра контекстно-зависимый вызов также доступен Выберите любой NC-кадр Клавишами со стрелками переместите курсор в кадр Нажмите кнопку HELP ЧПУ запускает систему помощи и отображает описание активной функции (не действует в отношении дополнительных функций или циклов, встроенных производителем станка) 164 Программирование помощь 1
