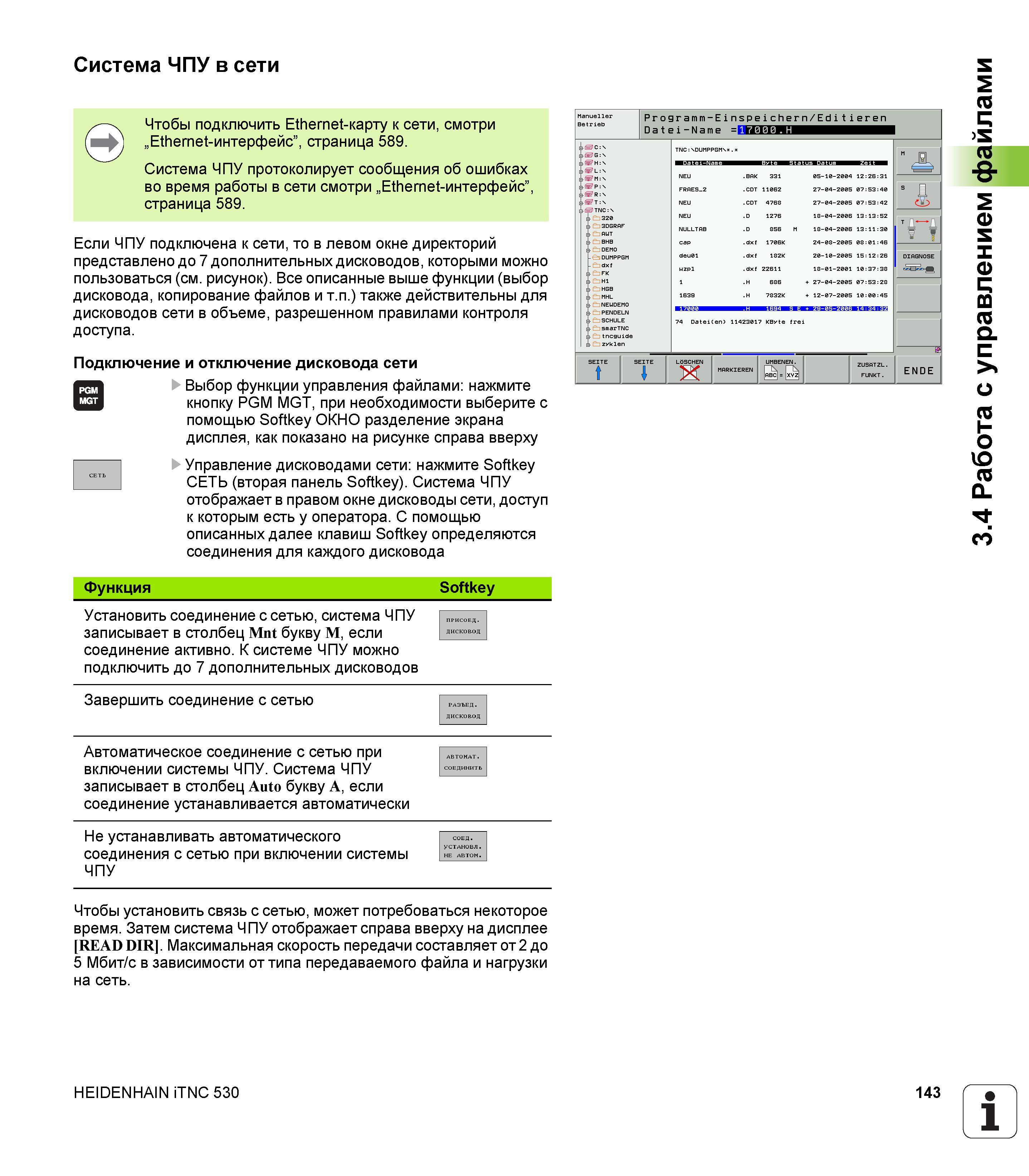

Система ЧПУ в сети Чтобы подключить Ethernet-карту к сети, смотри „Ethernet-интерфейс”, страница 589. Система ЧПУ протоколирует сообщения об ошибках во время работы в сети смотри „Ethernet-интерфейс”, страница 589. Если ЧПУ подключена к сети, то в левом окне директорий представлено до 7 дополнительных дисководов, которыми можно пользоваться (см. рисунок). Все описанные выше функции (выбор дисковода, копирование файлов и т.п.) также действительны для дисководов сети в объеме, разрешенном правилами контроля доступа. Подключение и отключение дисковода сети Выбор функции управления файлами нажмите кнопку PGM MGT, при необходимости выберите с помощью Softkey ОКНО разделение экрана дисплея, как показано на рисунке справа вверху Управление дисководами сети нажмите Softkey СЕТЬ (вторая панель Softkey). Система ЧПУ отображает в правом окне дисководы сети, доступ к которым есть у оператора. С помощью описанных далее клавиш Softkey определяются соединения для каждого дисковода Функция Softkey ПРИСОЕД. ДИСКОВОД Установить соединение с сетью, система ЧПУ записывает в столбец Mnt букву M, если соединение активно. К системе ЧПУ можно подключить до 7 дополнительных дисководов Завершить соединение с сетью разъед. ДИСКОВОД Автоматическое соединение с сетью при дв„идт. включении системы ЧПУ. Система ЧПУ записывает в столбец Auto букву A, если соединение устанавливается автоматически Не устанавливать автоматического соединения с сетью при включении системы ЧПУ СОЕД. УСТАНОВЛ. НЕ АВТОМ. Чтобы установить связь с сетью, может потребоваться некоторое время. Затем система ЧПУ отображает справа вверху на дисплее READ DIR . Максимальная скорость передачи составляет от 2 до 5 Мбит/с в зависимости от типа передаваемого файла и нагрузки на сеть. HEIDENHAIN iTNC 530 143 1 3.4 Работа с управлением файлами
