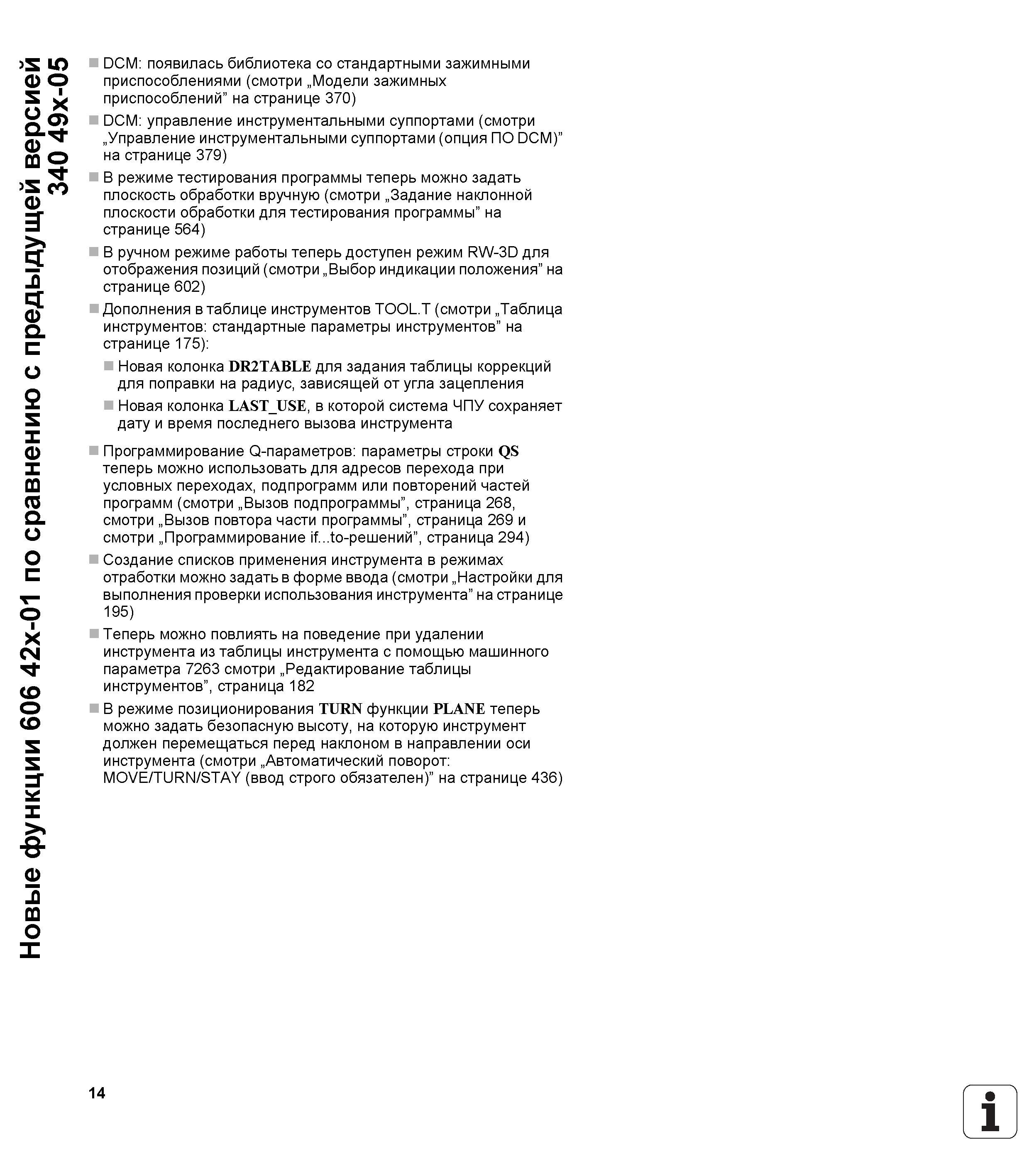

Новые функции 606 42x-01 по сравнению с предыдущей версией 340 49Х-05 DCM появилась библиотека со стандартными зажимными приспособлениями (смотри „Модели зажимных приспособлений” на странице 370) DCM управление инструментальными суппортами (смотри „Управление инструментальными суппортами (опция ПО DCM)” на странице 379) В режиме тестирования программы теперь можно задать плоскость обработки вручную (смотри „Задание наклонной плоскости обработки для тестирования программы” на странице 564) В ручном режиме работы теперь доступен режим RW-3D для отображения позиций (смотри „ Выбор индикации положения” на странице 602) Дополнения в таблице инструментов TOOL.T (смотри „Таблица инструментов стандартные параметры инструментов” на странице 175) Новая колонка DR2TABLE для задания таблицы коррекций для поправки на радиус, зависящей от угла зацепления Новая колонка LAST_USE, в которой система ЧПУ сохраняет дату и время последнего вызова инструмента Программирование Q-параметров параметры строки QS теперь можно использовать для адресов перехода при условных переходах, подпрограмм или повторений частей программ (смотри „Вызов подпрограммы”, страница 268, смотри „Вызов повтора части программы”, страница 269 и смотри „Программирование if to-решений”, страница 294) Создание списков применения инструмента в режимах отработки можно задать в форме ввода (смотри „Настройки для выполнения проверки использования инструмента” на странице 195) Теперь можно повлиять на поведение при удалении инструмента из таблицы инструмента с помощью машинного параметра 7263 смотри „Редактирование таблицы инструментов”, страница 182 В режиме позиционирования TURN функции PLANE теперь можно задать безопасную высоту, на которую инструмент должен перемещаться перед наклоном в направлении оси инструмента (смотри „Автоматический поворот MOVE/TURN/STAY (ввод строго обязателен)” на странице 436) 14 1
