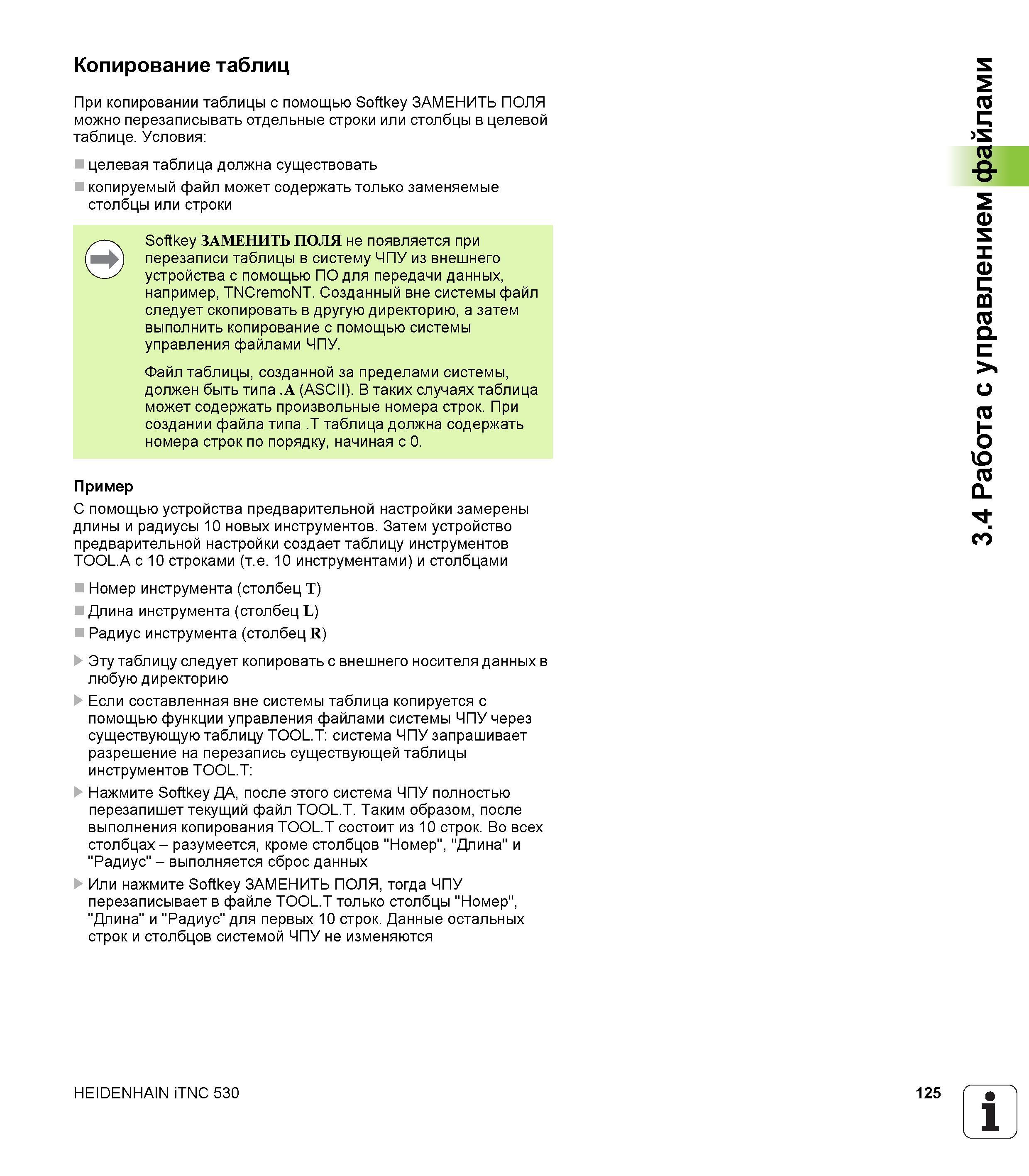

Копирование таблиц При копировании таблицы с помощью Softkey ЗАМЕНИТЬ ПОЛЯ можно перезаписывать отдельные строки или столбцы в целевой таблице. Условия целевая таблица должна существовать копируемый файл может содержать только заменяемые столбцы или строки Softkey ЗАМЕНИТЬ ПОЛЯ не появляется при перезаписи таблицы в систему ЧПУ из внешнего устройства с помощью ПО для передачи данных, например, TNCremoNT. Созданный вне системы файл следует скопировать в другую директорию, а затем выполнить копирование с помощью системы управления файлами ЧПУ. Файл таблицы, созданной за пределами системы, должен быть типа .A (ASCII). В таких случаях таблица может содержать произвольные номера строк. При создании файла типа .Т таблица должна содержать номера строк по порядку, начиная с 0. Пример С помощью устройства предварительной настройки замерены длины и радиусы 10 новых инструментов. Затем устройство предварительной настройки создает таблицу инструментов TOOLA с 10 строками (т.е. 10 инструментами) и столбцами Номер инструмента (столбец T) Длина инструмента (столбец L) Радиус инструмента (столбец R) Эту таблицу следует копировать с внешнего носителя данных в любую директорию Если составленная вне системы таблица копируется с помощью функции управления файлами системы ЧПУ через существующую таблицу TOOL.T система ЧПУ запрашивает разрешение на перезапись существующей таблицы инструментов TOOl.T Нажмите Softkey ДА, после этого система ЧПУ полностью перезапишет текущий файл TOOL.T. Таким образом, после выполнения копирования TOOL.T состоит из 10 строк. Во всех столбцах - разумеется, кроме столбцов "Номер", "Длина" и "Радиус" - выполняется сброс данных Или нажмите Softkey ЗАМЕНИТЬ ПОЛЯ, тогда ЧПУ перезаписывает в файле TOOL.T только столбцы "Номер", "Длина" и "Радиус" для первых 10 строк. Данные остальных строк и столбцов системой ЧПУ не изменяются HEIDENHAIN iTNC 530 125 1 Ч _ 3.4 Работа с управлением файлами
