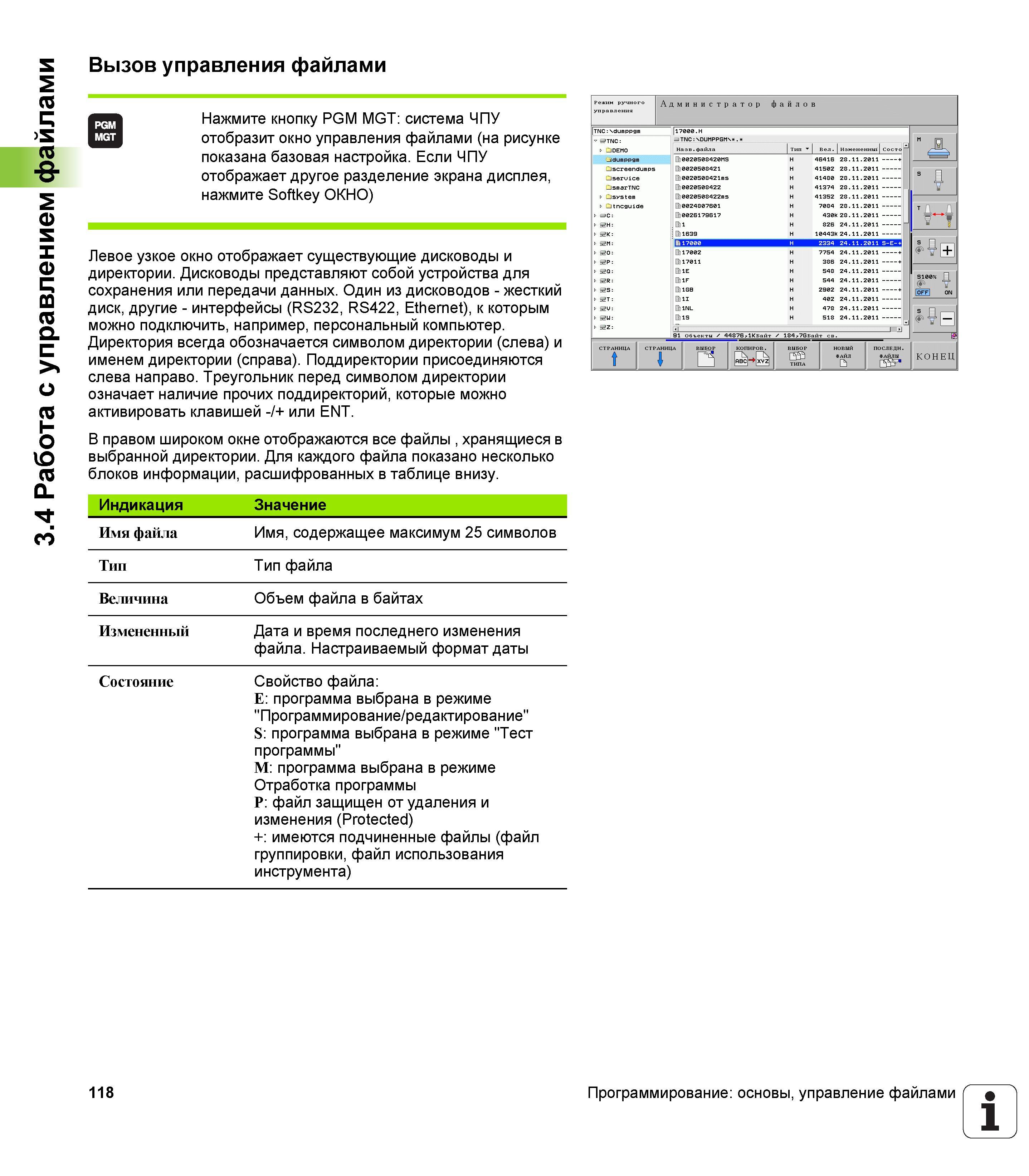

3.4 Работа с управлением файлами Вызов управления файлами Нажмите кнопку PGM MGT система ЧПУ отобразит окно управления файлами (на рисунке показана базовая настройка. Если ЧПУ отображает другое разделение экрана дисплея, нажмите Softkey ОКНО) Левое узкое окно отображает существующие дисководы и директории. Дисководы представляют собой устройства для сохранения или передачи данных. Один из дисководов - жесткий диск, другие - интерфейсы (RS232, RS422, Ethernet), к которым можно подключить, например, персональный компьютер. Директория всегда обозначается символом директории (слева) и именем директории (справа). Поддиректории присоединяются слева направо. Треугольник перед символом директории означает наличие прочих поддиректорий, которые можно активировать клавишей -/+ или ENT. В правом широком окне отображаются все файлы , хранящиеся в выбранной директории. Для каждого файла показано несколько блоков информации, расшифрованных в таблице внизу. Индикация Значение Имя файла Имя, содержащее максимум 25 символов Тип Тип файла Величина Объем файла в байтах Измененный Дата и время последнего изменения файла. Настраиваемый формат даты Состояние Свойство файла E программа выбрана в режиме "Программирование/редактирование" S программа выбрана в режиме "Тест программы" M программа выбрана в режиме Отработка программы P файл защищен от удаления и изменения (Protected) + имеются подчиненные файлы (файл группировки, файл использования инструмента) 118 Программирование основы, управление файлами
