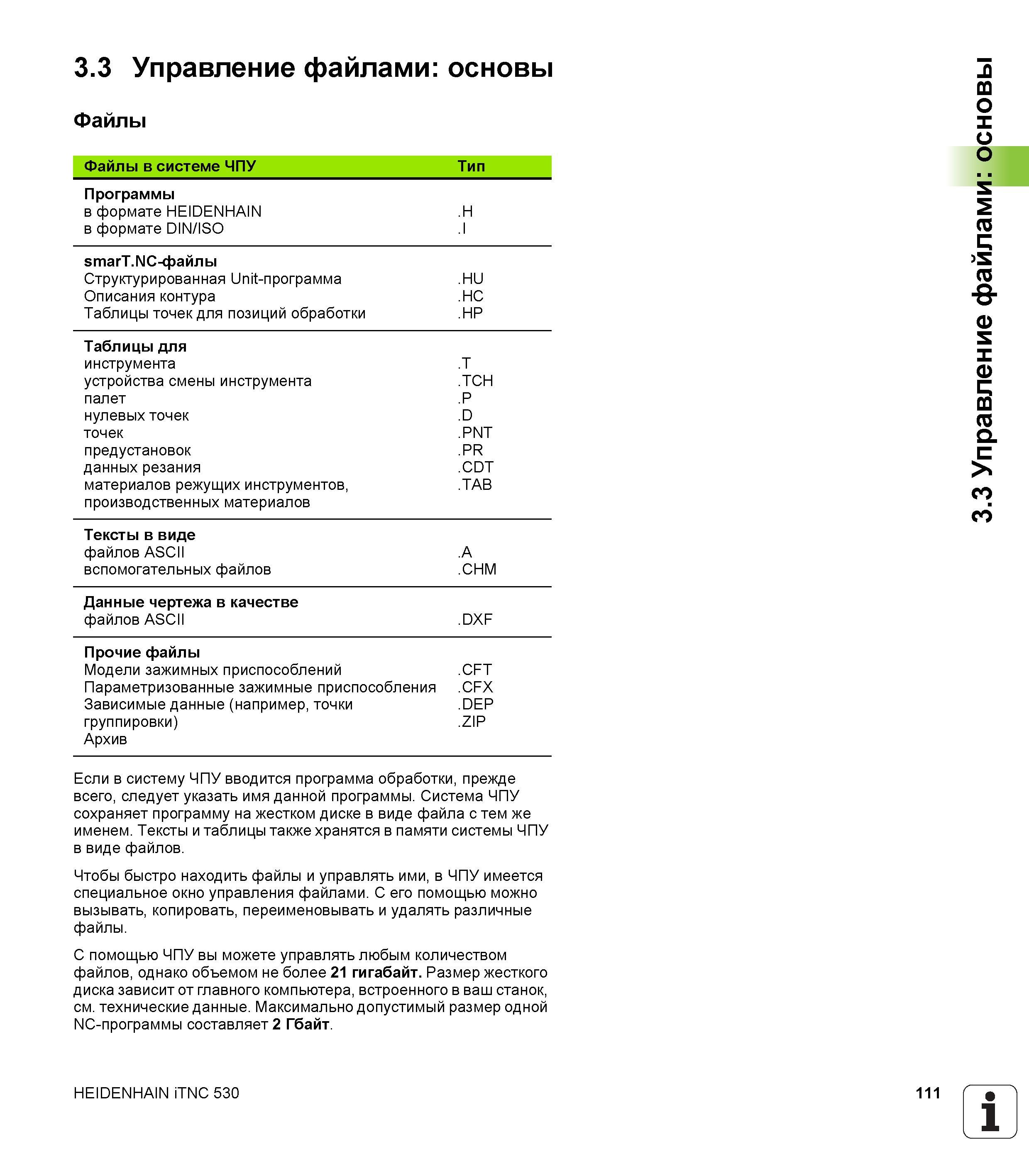

3.3 Управление файлами основы Файлы Файлы в системе ЧПУ Тип Программы в формате HEIDENHAIN .H в формате DIN/ISO .I smarT.NC-файлы Структурированная Unit-программа .HU Описания контура .HC Таблицы точек для позиций обработки .HP Таблицы для инструмента .T устройства смены инструмента .TCH палет .P нулевых точек .D точек .PNT предустановок .PR данных резания .CDT материалов режущих инструментов, .TAB производственных материалов Тексты в виде файлов ASCII .A вспомогательных файлов .CHM Данные чертежа в качестве файлов ASCII .DXF Прочие файлы Модели зажимных приспособлений .CFT Параметризованные зажимные приспособления .CFX Зависимые данные (например, точки .DEP группировки) .ZIP Архив Если в систему ЧПУ вводится программа обработки, прежде всего, следует указать имя данной программы. Система ЧПУ сохраняет программу на жестком диске в виде файла с тем же именем. Тексты и таблицы также хранятся в памяти системы ЧПУ в виде файлов. Чтобы быстро находить файлы и управлять ими, в ЧПУ имеется специальное окно управления файлами. С его помощью можно вызывать, копировать, переименовывать и удалять различные файлы. С помощью ЧПУ вы можете управлять любым количеством файлов, однако объемом не более 21 гигабайт. Размер жесткого диска зависит от главного компьютера, встроенного в ваш станок, см. технические данные. Максимально допустимый размер одной NC-программы составляет 2 Гбайт. HEIDENHAIN iTNC 530 111 1 3.3 Управление файлами основы
