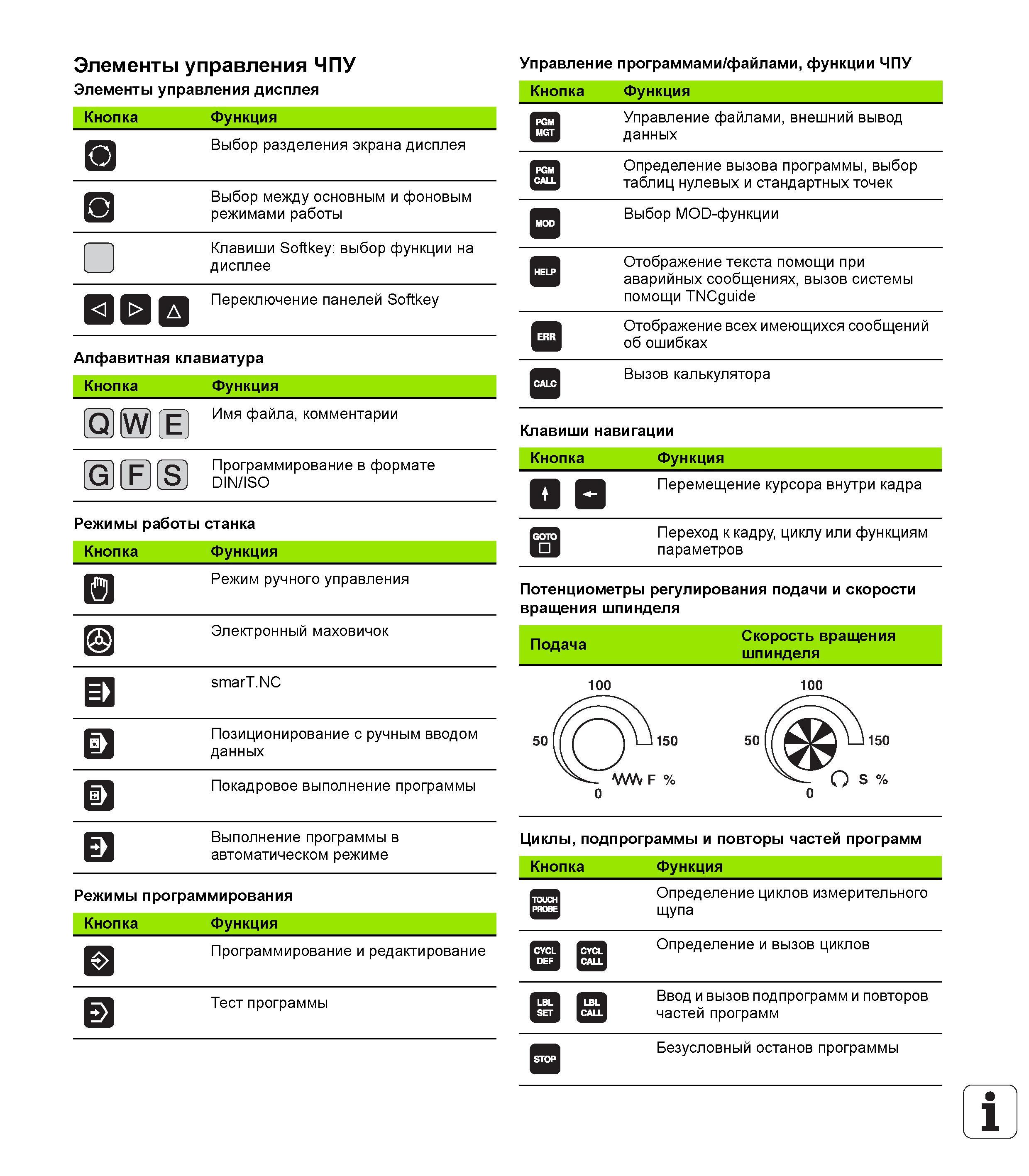

Элементы управления ЧПУ Элементы управления дисплея Управление программами/файлами, функции ЧПУ Кнопка Функция Кнопка Функция Е Выбор разделения экрана дисплея S Выбор между основным и фоновым режимами работы Клавиши Softkey выбор функции на дисплее Переключение панелей Softkey Алфавитная клавиатура Кнопка Функция О т Е Имя файла, комментарии Программирование в формате DIN/ISO Режимы работы станка Кнопка Функция 0 Режим ручного управления Электронный маховичок а smarT.NC Позиционирование с ручным вводом данных гг Покадровое выполнение программы В Выполнение программы в автоматическом режиме Режимы программирования Кнопка Функция Управление файлами, внешний вывод данных Определение вызова программы, выбор таблиц нулевых и стандартных точек Выбор MOD-функции Отображение текста помощи при аварийных сообщениях, вызов системы помощи TNCguide Отображение всех имеющихся сообщений об ошибках Вызов калькулятора Клавиши навигации Кнопка Функция Перемещение курсора внутри кадра Переход к кадру, циклу или функциям параметров Потенциометры регулирования подачи и скорости вращения шпинделя Подача Скорость вращения шпинделя 100 100 Циклы, подпрограммы и повторы частей программ Кнопка Функция Программирование и редактирование Тест программы CYCL CALL LBL SET L. LBL CALL Определение циклов измерительного щупа Определение и вызов циклов Ввод и вызов подпрограмм и повторов частей программ Безусловный останов программы 1
