Отвод инструмента, конец программы 9 END PGM C200 MM Подробная информация по данной теме Создание новой программы Смотри „Открытие и ввод программ”

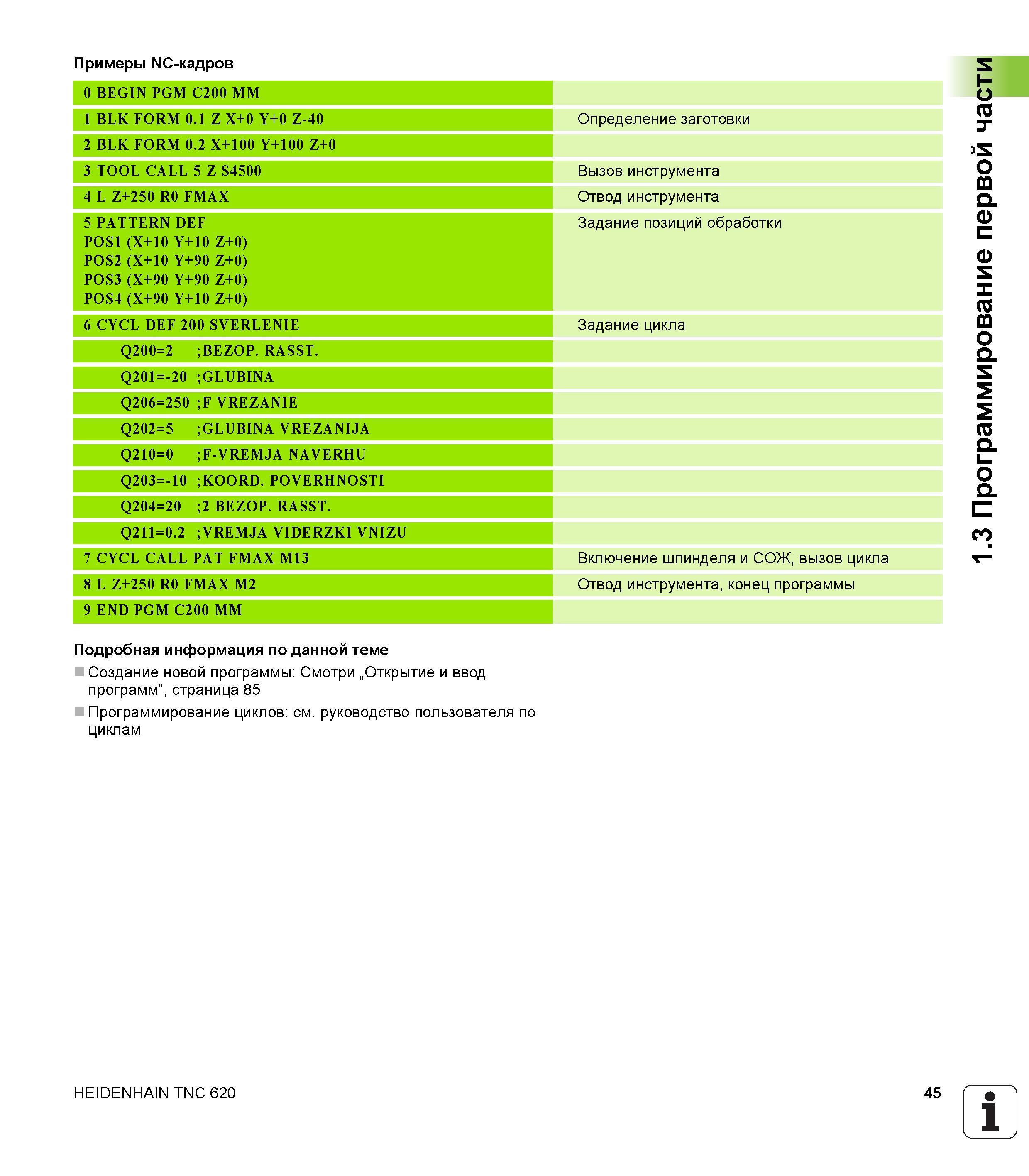

Отвод инструмента, конец программы 9 END PGM C200 MM Подробная информация по данной теме Создание новой программы Смотри „Открытие и ввод программ”, страница 85 Программирование циклов см. руководство пользователя по циклам HEIDENHAIN TNC 620 45 1 1.3 Программирование первой части Примеры NC-кадров 0 BEGIN PGM C200 MM 1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Определение заготовки 2 BLK FORM 0.2 X+100 Y+100 Z+0 3 TOOL CALL 5 Z S4500 Вызов инструмента 4 L Z+250 R0 FMAX Отвод инструмента 5 PATTERN DEF POS1 (X+10 Y+10 Z+0) POS2 (X+10 Y+90 Z+0) POS3 (X+90 Y+90 Z+0) POS4 (X+90 Y+10 Z+0) Задание позиций обработки 6 CYCL DEF 200 SVERLENIE Задание цикла Q200=2 BEZOP. RASST. Q201=-20 GLUBINA Q206=250 F VREZANIE Q202=5 GLUBINA VREZANIJA Q210=0 F-VREMJA NAVERHU Q203=-10 KOORD. POVERHNOSTI Q204=20 2 BEZOP. RASST. Q211=0.2 VREMJA VIDERZKI VNIZU 7 CYCL CALL PAT FMAX M13 Включение шпинделя и СОЖ, вызов цикла 8 L Z+250 R0 FMAX M2
