HEIDENHAIN | Руководство HEIDENHAIN 2012 iTNC 530 Программирование циклов (Всего 539 стр.)




394 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.394
394 15 8 ТОЧКА ПРИВЯЗКИ К ВНЕШНЕМУ УГЛУ (цикл 414, DIN/ISO G414) Учитывайте при программировании Перед определением цикла должен быть запрограммирова Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов систем числового программного управления оборудованием Версия 2012 года Стр. 394

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 394 0394 Lab2u

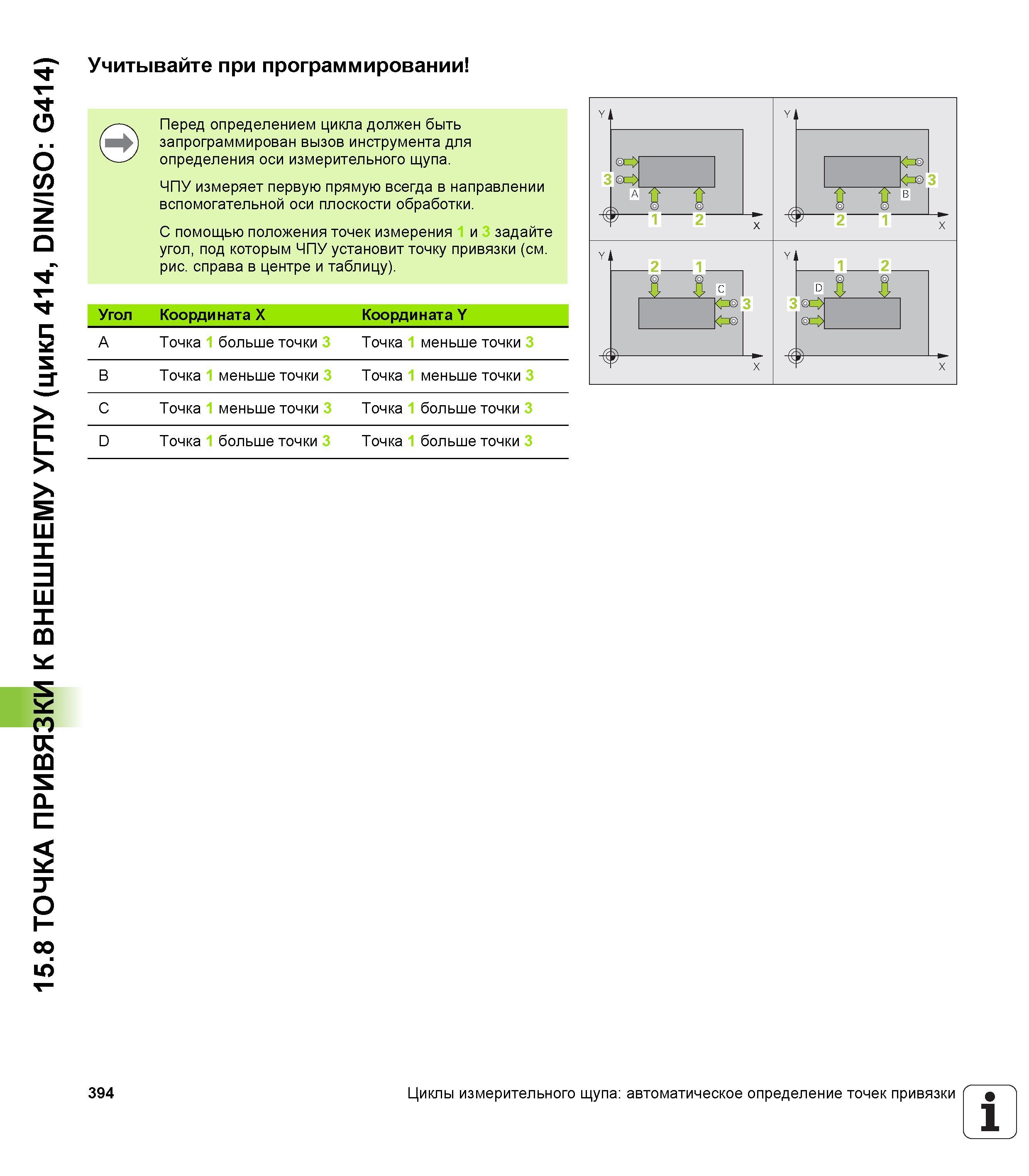

15.8 ТОЧКА ПРИВЯЗКИ К ВНЕШНЕМУ УГЛУ (цикл 414, DIN/ISO G414) Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. ЧПУ измеряет первую прямую всегда в направлении вспомогательной оси плоскости обработки. С помощью положения точек измерения 1 и 3 задайте угол, под которым ЧПУ установит точку привязки (см. рис. справа в центре и таблицу). Угол Координата X Координата Y A Точка 1 больше точки 3 Точка 1 меньше точки 3 B Точка 1 меньше точки 3 Точка 1 меньше точки 3 C Точка 1 меньше точки 3 Точка 1 больше точки 3 D Точка 1 больше точки 3 Точка 1 больше точки 3 I Р ТГ I 2 1 394 Циклы измерительного щупа автоматическое определение точек привязки 1
