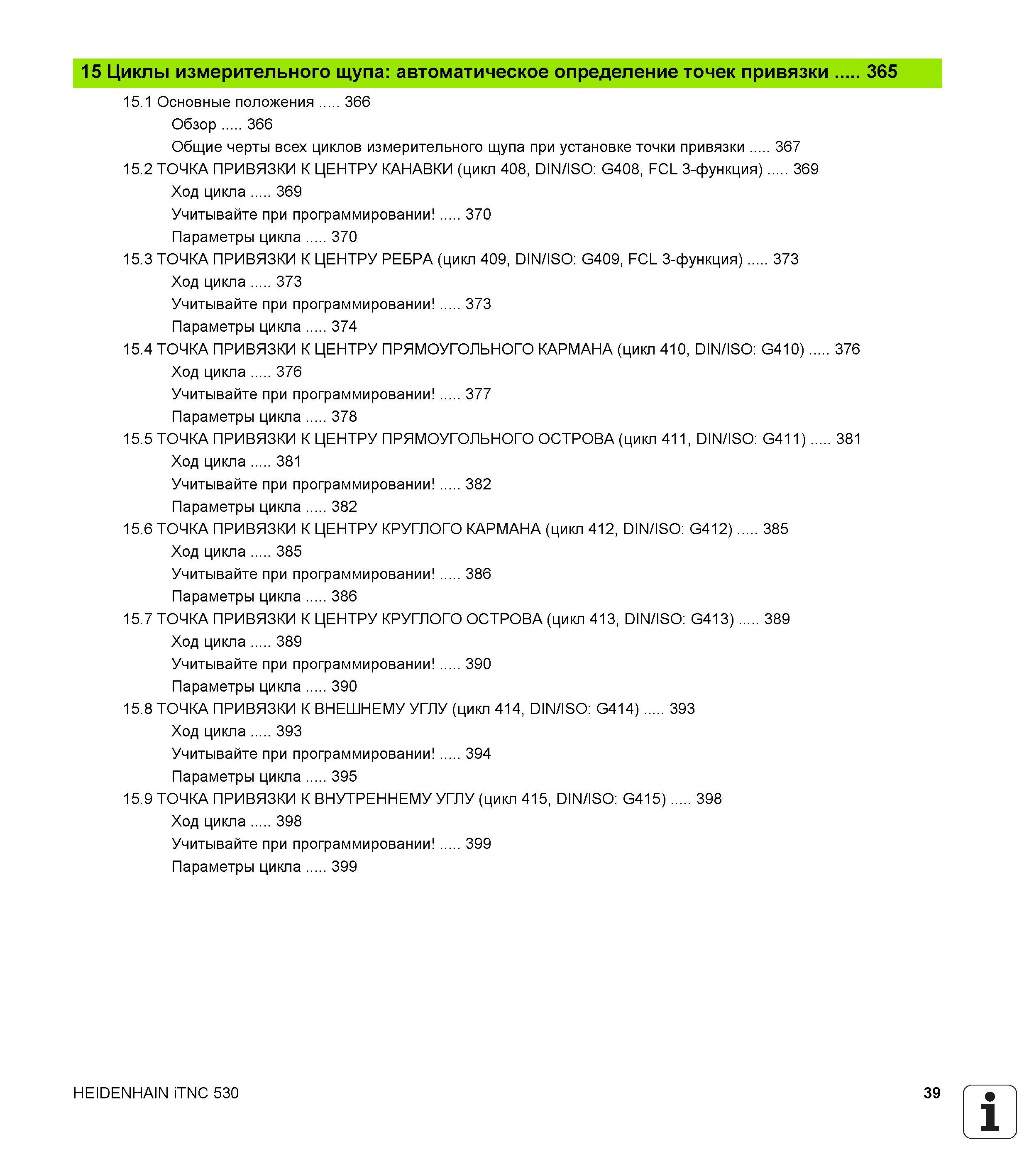

39 Руководство пользователя HEIDENHAIN iTNC 530 Программирование циклов Вер. 2012 Стр.39

Руководство HEIDENHAIN iTNC 530 Программирование циклов 2012 Стр. 39 0039 Lab2u

15 Циклы измерительного щупа автоматическое определение точек привязки 365 15.1 Основные положения 366 Обзор 366 Общие черты всех циклов измерительного щупа при установке точки привязки.367 15.2 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ КАНАВКИ (цикл 408, DIN/ISO G408, FCL 3-функция) 369 Ход цикла 369 Учитывайте при программировании .370 Параметры цикла .370 15.3 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ РЕБРА (цикл 409, DIN/ISO G409, FCL 3-функция) 373 Ход цикла 373 Учитывайте при программировании .373 Параметры цикла .374 15.4 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ПРЯМОУГОЛЬНОГО КАРМАНА (цикл 410, DIN/ISO G410) .376 Ход цикла 376 Учитывайте при программировании .377 Параметры цикла .378 15.5 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ ПРЯМОУГОЛЬНОГО ОСТРОВА (цикл 411, DIN/ISO G411) .381 Ход цикла 381 Учитывайте при программировании .382 Параметры цикла .382 15.6 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ КРУГЛОГО КАРМАНА (цикл 412, DIN/ISO G412) 385 Ход цикла 385 Учитывайте при программировании .386 Параметры цикла .386 15.7 ТОЧКА ПРИВЯЗКИ К ЦЕНТРУ КРУГЛОГО ОСТРОВА (цикл 413, DIN/ISO G413) 389 Ход цикла 389 Учитывайте при программировании .390 Параметры цикла .390 15.8 ТОЧКА ПРИВЯЗКИ К ВНЕШНЕМУ УГЛУ (цикл 414, DIN/ISO G414) 393 Ход цикла 393 Учитывайте при программировании 394 Параметры цикла 395 15.9 ТОЧКА ПРИВЯЗКИ К ВНУТРЕННЕМУ УГЛУ (цикл 415, DIN/ISO G415) 398 Ход цикла 398 Учитывайте при программировании 399 Параметры цикла 399 HEIDENHAIN iTNC 530 39 1
