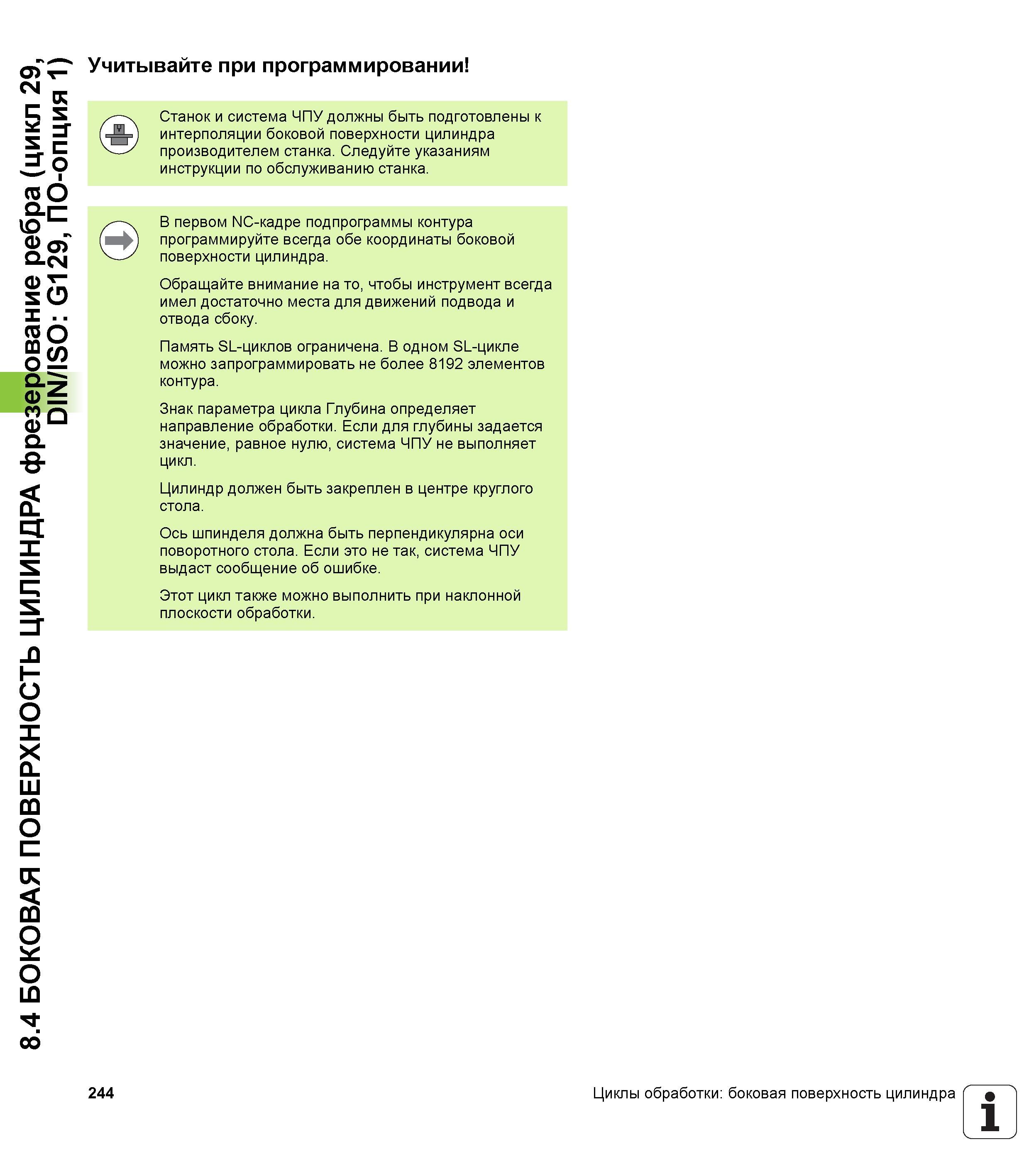

8.4 БОКОВАЯ ПОВЕРХНОСТЬ ЦИЛИНДРА фрезерование ребра (цикл 29, DIN/ISO G129, ПО-опция 1) Учитывайте при программировании Станок и система ЧПУ должны быть подготовлены к интерполяции боковой поверхности цилиндра производителем станка. Следуйте указаниям инструкции по обслуживанию станка. В первом NC-кадре подпрограммы контура программируйте всегда обе координаты боковой поверхности цилиндра. Обращайте внимание на то, чтобы инструмент всегда имел достаточно места для движений подвода и отвода сбоку. Память SL-циклов ограничена. В одном SL-цикле можно запрограммировать не более 8192 элементов контура. Знак параметра цикла Глубина определяет направление обработки. Если для глубины задается значение, равное нулю, система ЧПУ не выполняет цикл. Цилиндр должен быть закреплен в центре круглого стола. Ось шпинделя должна быть перпендикулярна оси поворотного стола. Если это не так, система ЧПУ выдаст сообщение об ошибке. Этот цикл также можно выполнить при наклонной плоскости обработки. 244 Циклы обработки боковая поверхность цилиндра 1 _'
