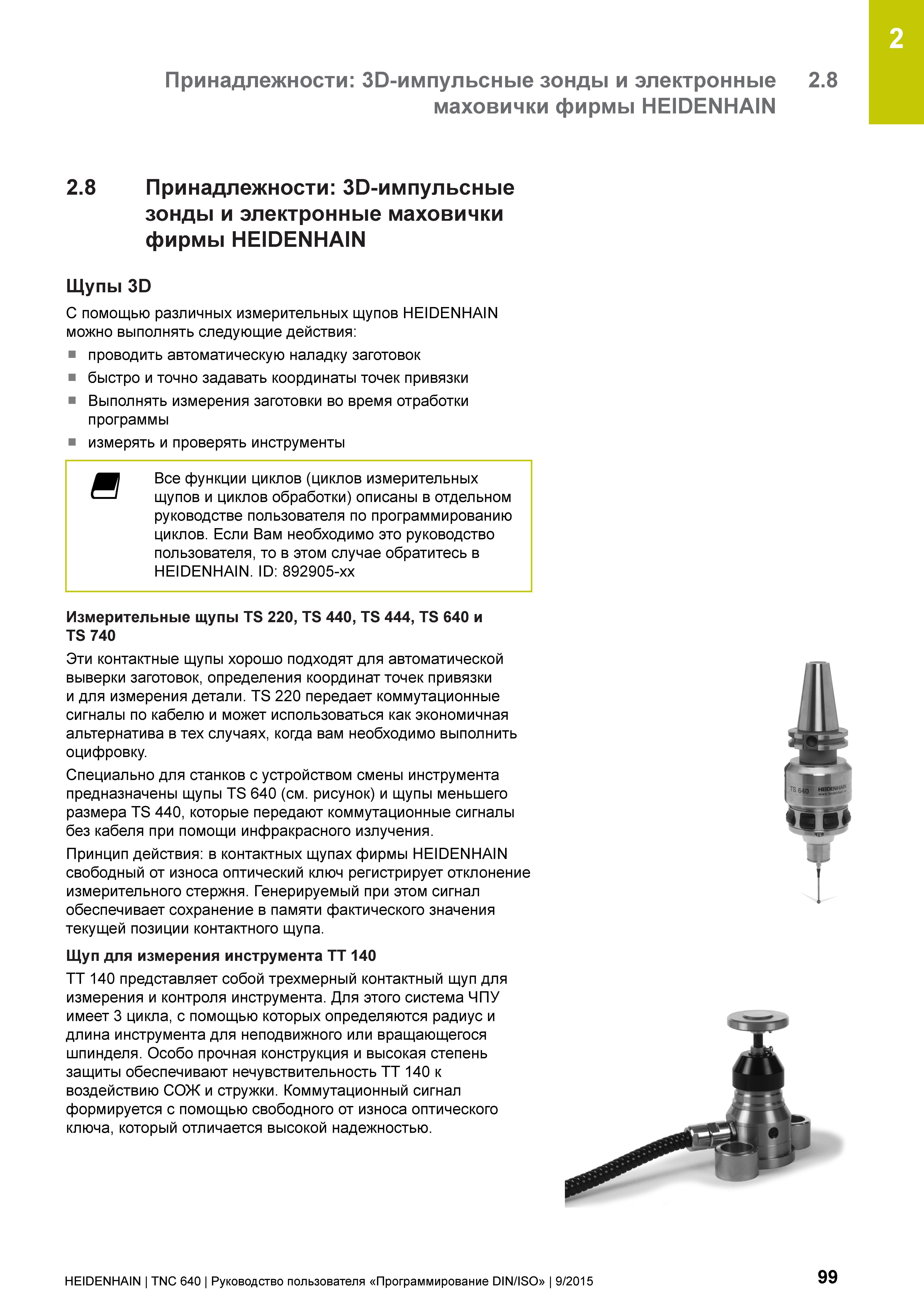

2 Принадлежности: 3D-импульсные зонды и электронные маховички фирмы HEIDENHAIN 2.8 2.8 Принадлежности: 3D-импульсные зонды и электронные маховички фирмы HEIDENHAIN Щупы 3D С помощью различных измерительных щупов HEIDENHAIN можно выполнять следующие действия: проводить автоматическую наладку заготовок быстро и точно задавать координаты точек привязки Выполнять измерения заготовки во время отработки программы измерять и проверять инструменты Все функции циклов (циклов измерительных щупов и циклов обработки) описаны в отдельном руководстве пользователя по программированию циклов. Если Вам необходимо это руководство пользователя, то в этом случае обратитесь в HEIDENHAIN. ID: 892905-xx Измерительные щупы TS 220, TS 440, TS 444, TS 640 и TS 740 Эти контактные щупы хорошо подходят для автоматической выверки заготовок, определения координат точек привязки и для измерения детали. TS 220 передает коммутационные сигналы по кабелю и может использоваться как экономичная альтернатива в тех случаях, когда вам необходимо выполнить оцифровку. Специально для станков с устройством смены инструмента предназначены щупы TS 640 (см. рисунок) и щупы меньшего размера TS 440, которые передают коммутационные сигналы без кабеля при помощи инфракрасного излучения. Принцип действия: в контактных щупах фирмы HEIDENHAIN свободный от износа оптический ключ регистрирует отклонение измерительного стержня. Генерируемый при этом сигнал обеспечивает сохранение в памяти фактического значения текущей позиции контактного щупа. Щуп для измерения инструмента TT 140 TT 140 представляет собой трехмерный контактный щуп для измерения и контроля инструмента. Для этого система ЧПУ имеет 3 цикла, с помощью которых определяются радиус и длина инструмента для неподвижного или вращающегося шпинделя. Особо прочная конструкция и высокая степень защиты обеспечивают нечувствительность TT 140 к воздействию СОЖ и стружки. Коммутационный сигнал формируется с помощью свободного от износа оптического ключа, который отличается высокой надежностью. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 99
