8 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.8

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 8 0008 Lab2u

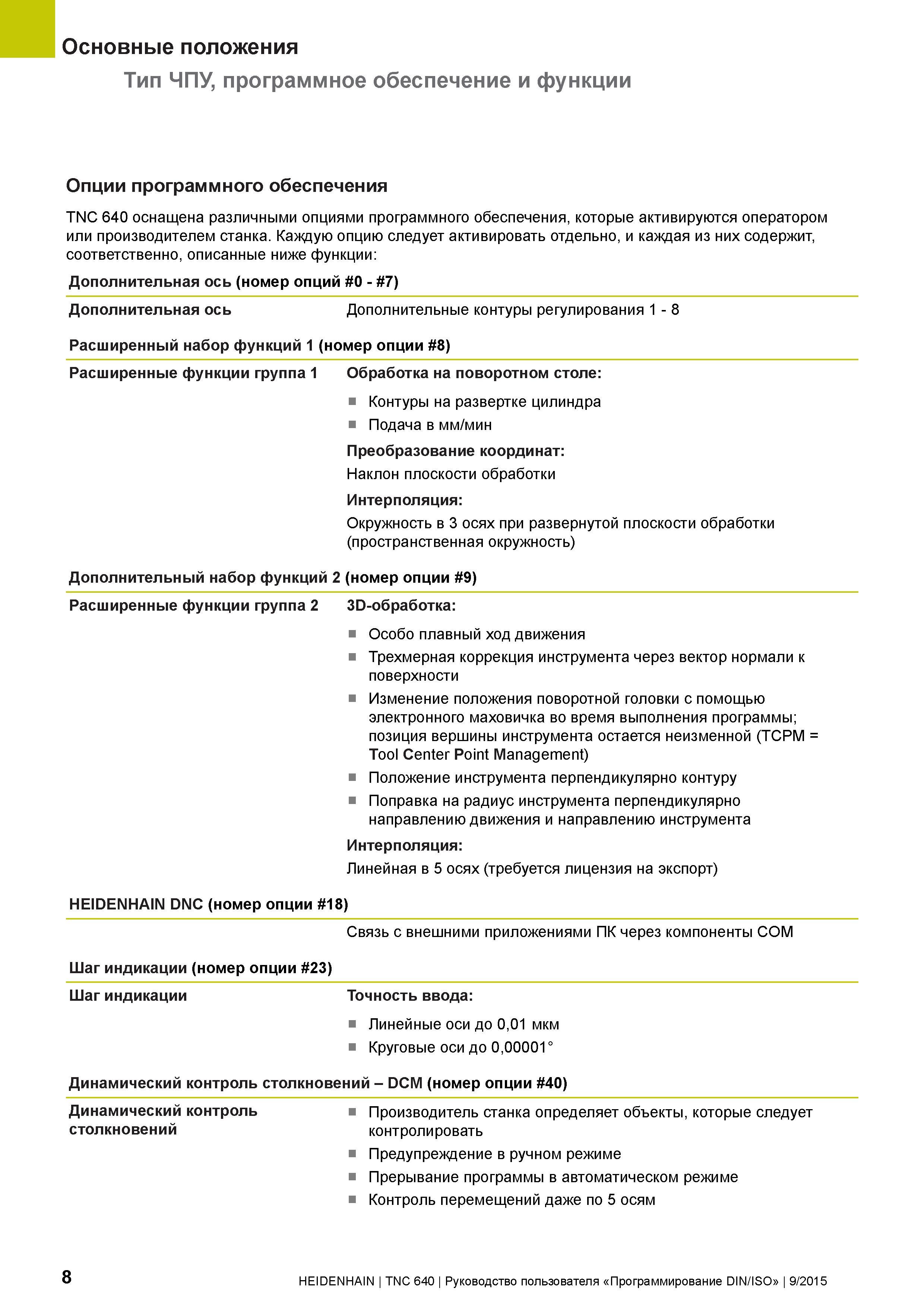

Основные положения Тип ЧПУ, программное обеспечение и функции Опции программного обеспечения TNC 640 оснащена различными опциями программного обеспечения, которые активируются оператором или производителем станка. Каждую опцию следует активировать отдельно, и каждая из них содержит, соответственно, описанные ниже функции: Дополнительная ось (номер опций 0 - 7) Дополнительная ось Дополнительные контуры регулирования 1 - 8 Расширенный набор функций 1 (номер опции 8) Расширенные функции группа 1 Обработка на поворотном столе: Контуры на развертке цилиндра Подача в мм/мин Преобразование координат: Наклон плоскости обработки Интерполяция: Окружность в 3 осях при развернутой плоскости обработки (пространственная окружность) Дополнительный набор функций 2 (номер опции 9) Расширенные функции группа 2 SD-обработка: Особо плавный ход движения Трехмерная коррекция инструмента через вектор нормали к поверхности Изменение положения поворотной головки с помощью электронного маховичка во время выполнения программы; позиция вершины инструмента остается неизменной (TCPM = Tool Center Point Management) Положение инструмента перпендикулярно контуру Поправка на радиус инструмента перпендикулярно направлению движения и направлению инструмента Интерполяция: Линейная в 5 осях (требуется лицензия на экспорт) HEIDENHAIN DNC (номер опции 18) Связь с внешними приложениями ПК через компоненты COM Шаг индикации (номер опции 23) Шаг индикации Точность ввода: Линейные оси до 0,01 мкм Круговые оси до 0,00001 ° Динамический контроль столкновений - DCM (номер опции 40) Динамический контроль Производитель станка определяет объекты, которые следует столкновений контролировать Предупреждение в ручном режиме Прерывание программы в автоматическом режиме Контроль перемещений даже по 5 осям 8 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
