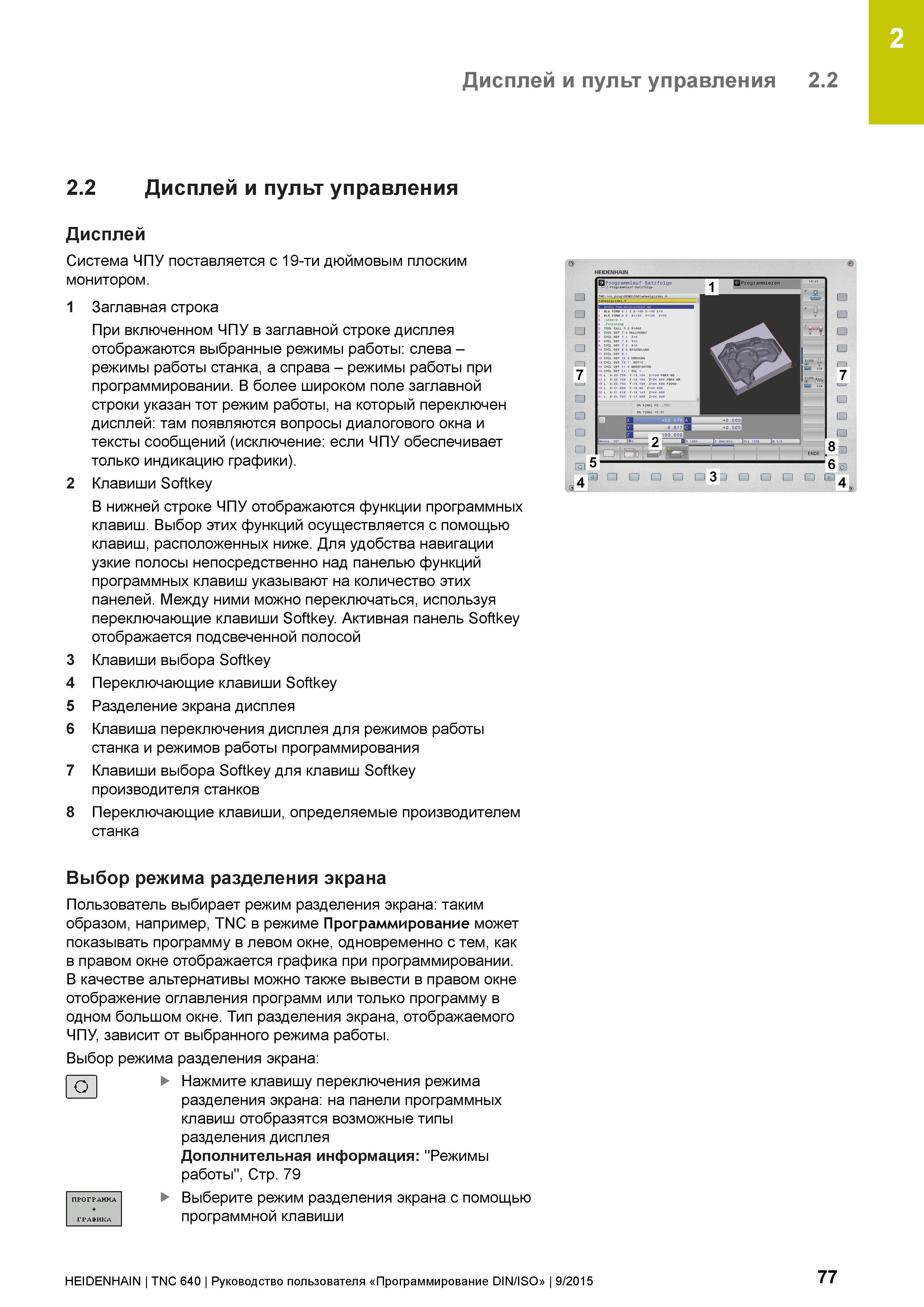

2 Дисплей и пульт управления 2.2 2.2 Дисплей и пульт управления Дисплей Система ЧПУ поставляется с 19-ти дюймовым плоским монитором. 1 Заглавная строка При включенном ЧПУ в заглавной строке дисплея отображаются выбранные режимы работы: слева -режимы работы станка, а справа - режимы работы при программировании. В более широком поле заглавной строки указан тот режим работы, на который переключен дисплей: там появляются вопросы диалогового окна и тексты сообщений (исключение: если ЧПУ обеспечивает только индикацию графики). 2 Клавиши Softkey В нижней строке ЧПУ отображаются функции программных клавиш. Выбор этих функций осуществляется с помощью клавиш, расположенных ниже. Для удобства навигации узкие полосы непосредственно над панелью функций программных клавиш указывают на количество этих панелей. Между ними можно переключаться, используя переключающие клавиши Softkey. Активная панель Softkey отображается подсвеченной полосой 3 Клавиши выбора Softkey 4 Переключающие клавиши Softkey 5 Разделение экрана дисплея 6 Клавиша переключения дисплея для режимов работы станка и режимов работы программирования 7 Клавиши выбора Softkey для клавиш Softkey производителя станков 8 Переключающие клавиши, определяемые производителем станка HEIDENHAIN 8 т 5 “ 6м <\ I II II II I 3 I I i : ' 4 Выбор режима разделения экрана Пользователь выбирает режим разделения экрана: таким образом, например, TNC в режиме Программирование может показывать программу в левом окне, одновременно с тем, как в правом окне отображается графика при программировании. В качестве альтернативы можно также вывести в правом окне отображение оглавления программ или только программу в одном большом окне. Тип разделения экрана, отображаемого ЧПУ, зависит от выбранного режима работы. Выбор режима разделения экрана: Нажмите клавишу переключения режима разделения экрана: на панели программных клавиш отобразятся возможные типы разделения дисплея Дополнительная информация: "Режимы работы", Стр. 79 Выберите режим разделения экрана с помощью программной клавиши О ПРОГРАММА ГРАФИКА HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 77
