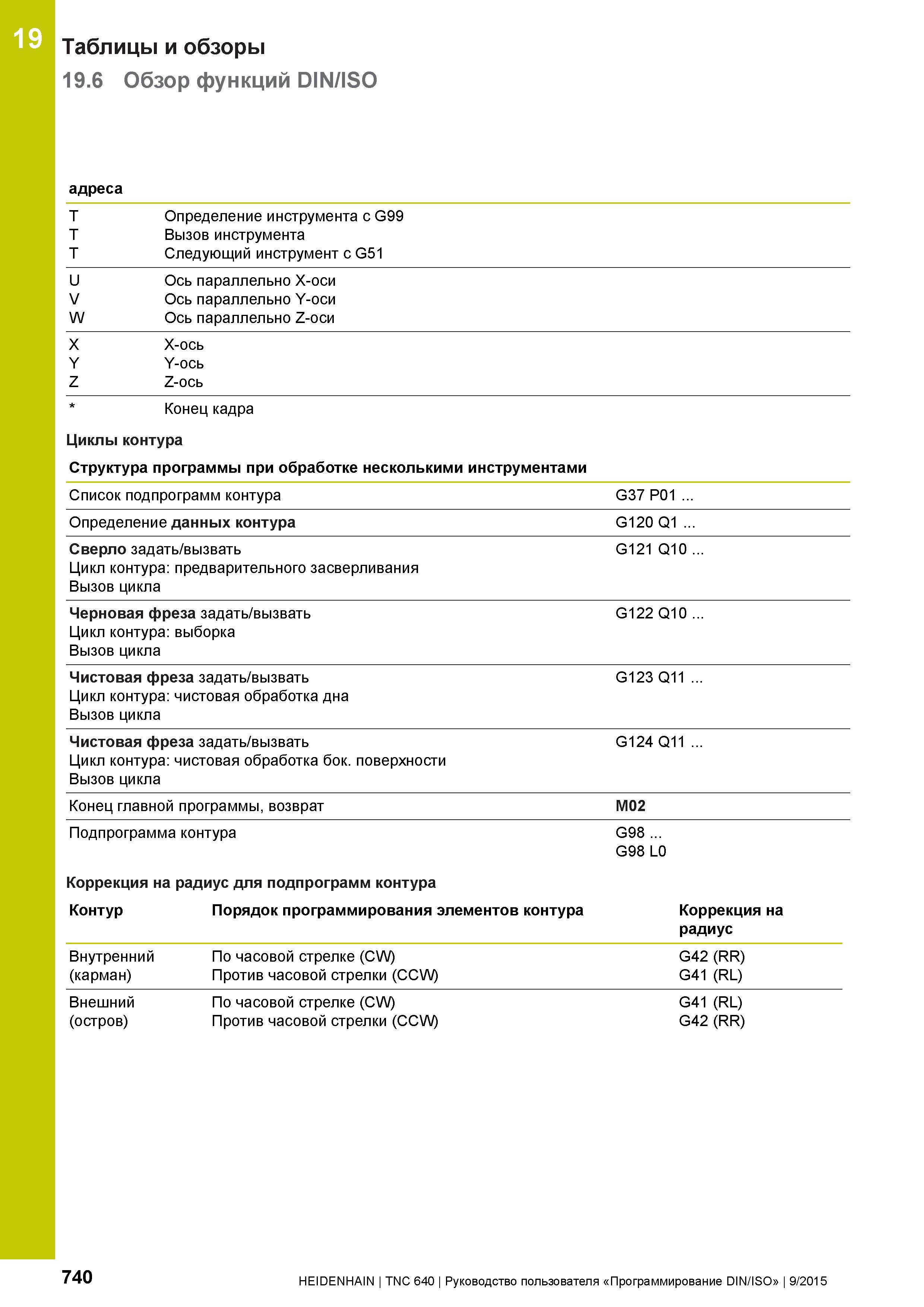

19 Таблицы и обзоры 19.6 Обзор функций DIN/ISO адреса T Определение инструмента с G99 T Вызов инструмента T Следующий инструмент с G51 U Ось параллельно X-оси V Ось параллельно Y-оси W Ось параллельно Z-оси X X-ось Y Y-ось Z Z-ось Конец кадра Циклы контура Структура программы при обработке несколькими инструментами Список подпрограмм контура G37 P01 ... Определение данных контура G120 Q1 ... Сверло задать/вызвать Цикл контура: предварительного засверливания Вызов цикла G121 Q10 ... Черновая фреза задать/вызвать Цикл контура: выборка Вызов цикла G122 Q10 ... Чистовая фреза задать/вызвать Цикл контура: чистовая обработка дна Вызов цикла G123 Q11 ... Чистовая фреза задать/вызвать Цикл контура: чистовая обработка бок. поверхности Вызов цикла G124 Q11 ... Конец главной программы, возврат M02 Подпрограмма контура G98 ... G98 L0 Коррекция на радиус для подпрограмм контура Контур Порядок программирования элементов контура Коррекция на радиус Внутренний По часовой стрелке (CW) (карман) Против часовой стрелки (CCW) G42 (RR) G41 (RL) Внешний По часовой стрелке (CW) (остров) Против часовой стрелки (CCW) G41 (RL) G42 (RR) 740 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
