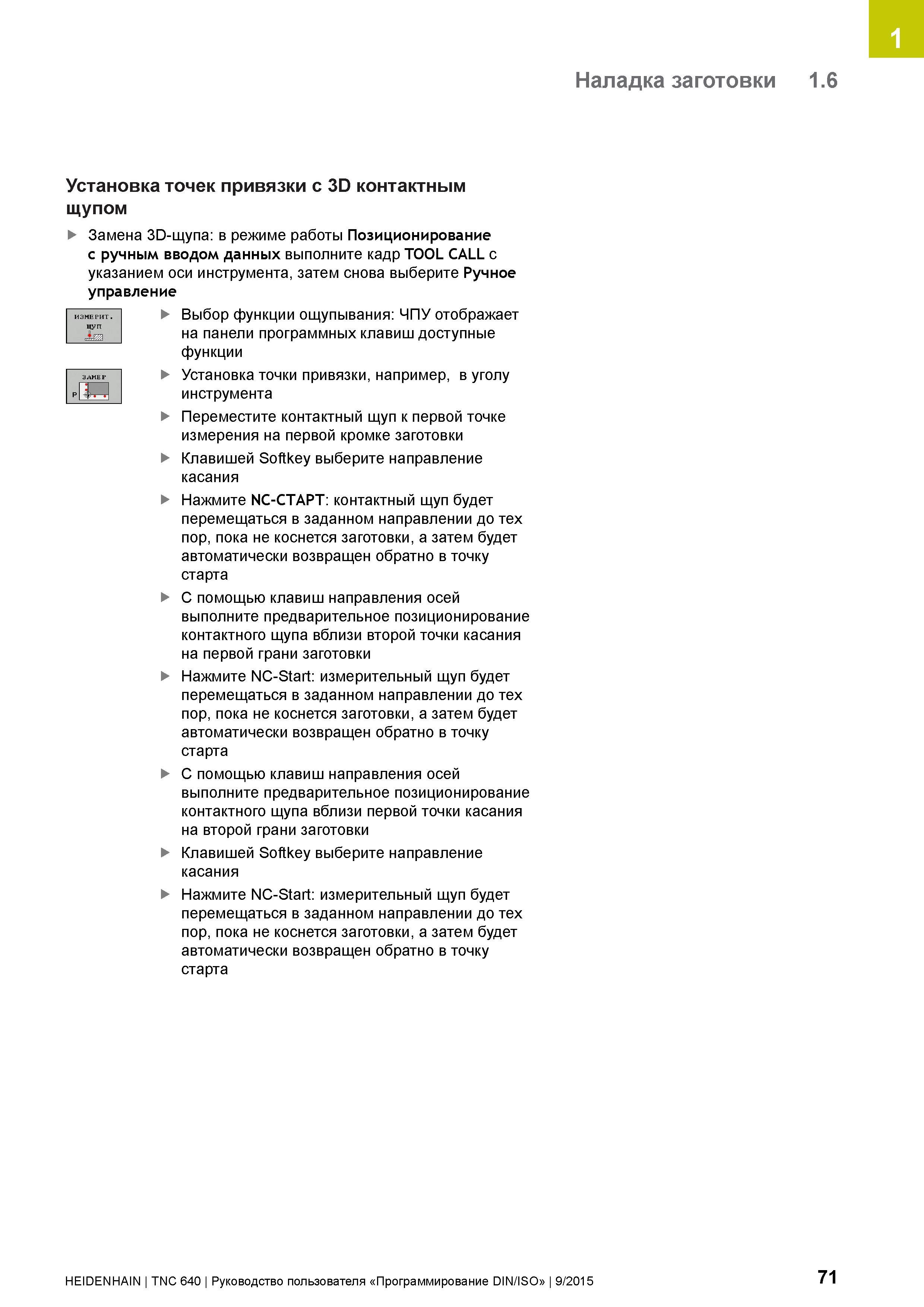

71 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.71

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 71 0071 Lab2u

1 Установка точек привязки с 3D контактным щупом Замена 3D yna: в режиме работы Позиционирование с ручным вводом данных выполните кадр TOOL CALL с указанием оси инструмента, затем снова выберите Ручное управление Выбор функции ощупывания: ЧПУ отображает на панели программных клавиш доступные функции Установка точки привязки, например, в уголу инструмента Переместите контактный щуп к первой точке измерения на первой кромке заготовки Клавишей Softkey выберите направление касания Нажмите NC-СТАРТ: контактный щуп будет перемещаться в заданном направлении до тех пор, пока не коснется заготовки, а затем будет автоматически возвращен обратно в точку старта С помощью клавиш направления осей выполните предварительное позиционирование контактного щупа вблизи второй точки касания на первой грани заготовки Нажмите NC-Start: измерительный щуп будет перемещаться в заданном направлении до тех пор, пока не коснется заготовки, а затем будет автоматически возвращен обратно в точку старта С помощью клавиш направления осей выполните предварительное позиционирование контактного щупа вблизи первой точки касания на второй грани заготовки Клавишей Softkey выберите направление касания Нажмите NC-Start: измерительный щуп будет перемещаться в заданном направлении до тех пор, пока не коснется заготовки, а затем будет автоматически возвращен обратно в точку старта Наладка заготовки 1.6 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 71
