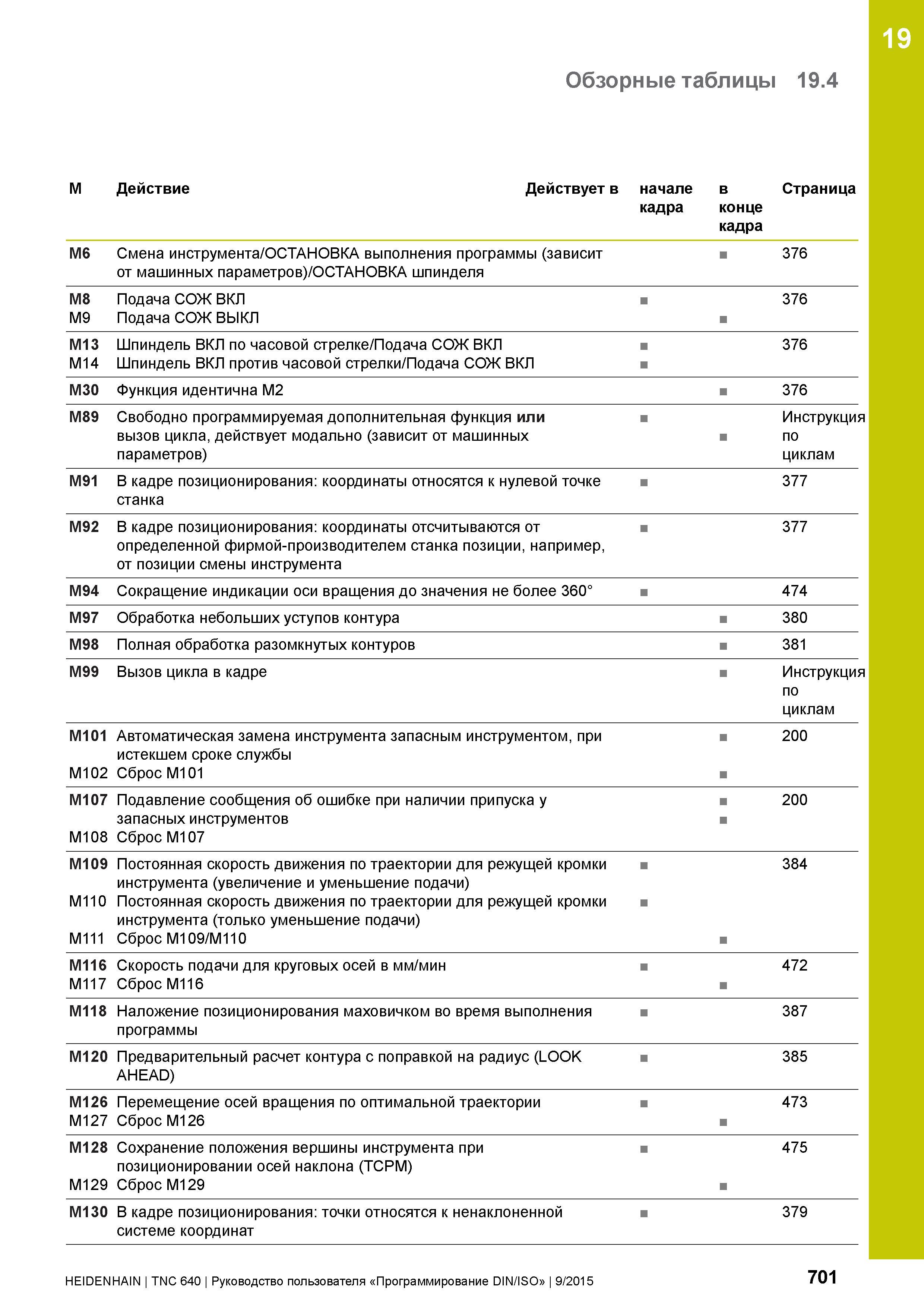

19 Обзорные таблицы 19.4 M Действие Действует в начале кадра в конце кадра Страница M6 Смена инструмента/ОСТАНОВКА выполнения программы (зависит от машинных параметров)/ОСТАНОВКА шпинделя 376 M8 M9 Подача СОЖ ВКЛ Подача СОЖ ВЫКЛ 376 M13 M14 Шпиндель ВКЛ по часовой стрелке/Подача СОЖ ВКЛ Шпиндель ВКЛ против часовой стрелки/Подача СОЖ ВКЛ 376 M30 Функция идентична M2 376 M89 Свободно программируемая дополнительная функция или вызов цикла, действует модально (зависит от машинных параметров) Инструкция по циклам M91 В кадре позиционирования: координаты относятся к нулевой точке станка 377 M92 В кадре позиционирования: координаты отсчитываются от определенной фирмой-производителем станка позиции, например, от позиции смены инструмента 377 M94 Сокращение индикации оси вращения до значения не более 360° 474 M97 Обработка небольших уступов контура 380 M98 Полная обработка разомкнутых контуров 381 M99 Вызов цикла в кадре Инструкция по циклам M101 Автоматическая замена инструмента запасным инструментом, при истекшем сроке службы M102 СбросM101 200 M107 Подавление сообщения об ошибке при наличии припуска у запасных инструментов M108 СбросM107 200 M109 Постоянная скорость движения по траектории для режущей кромки инструмента (увеличение и уменьшение подачи) M110 Постоянная скорость движения по траектории для режущей кромки инструмента (только уменьшение подачи) M111 Сброс M109/M110 384 M116 M117 Скорость подачи для круговых осей в мм/мин Сброс M116 472 M118 Наложение позиционирования маховичком во время выполнения программы 387 M120 Предварительный расчет контура с поправкой на радиус (LOOK AHEAD) 385 M126 Перемещение осей вращения по оптимальной траектории M127 СбросM126 473 M128 Сохранение положения вершины инструмента при позиционировании осей наклона (TCPM) M129 СбросM129 475 M130 В кадре позиционирования: точки относятся к ненаклоненной системе координат 379 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 701
