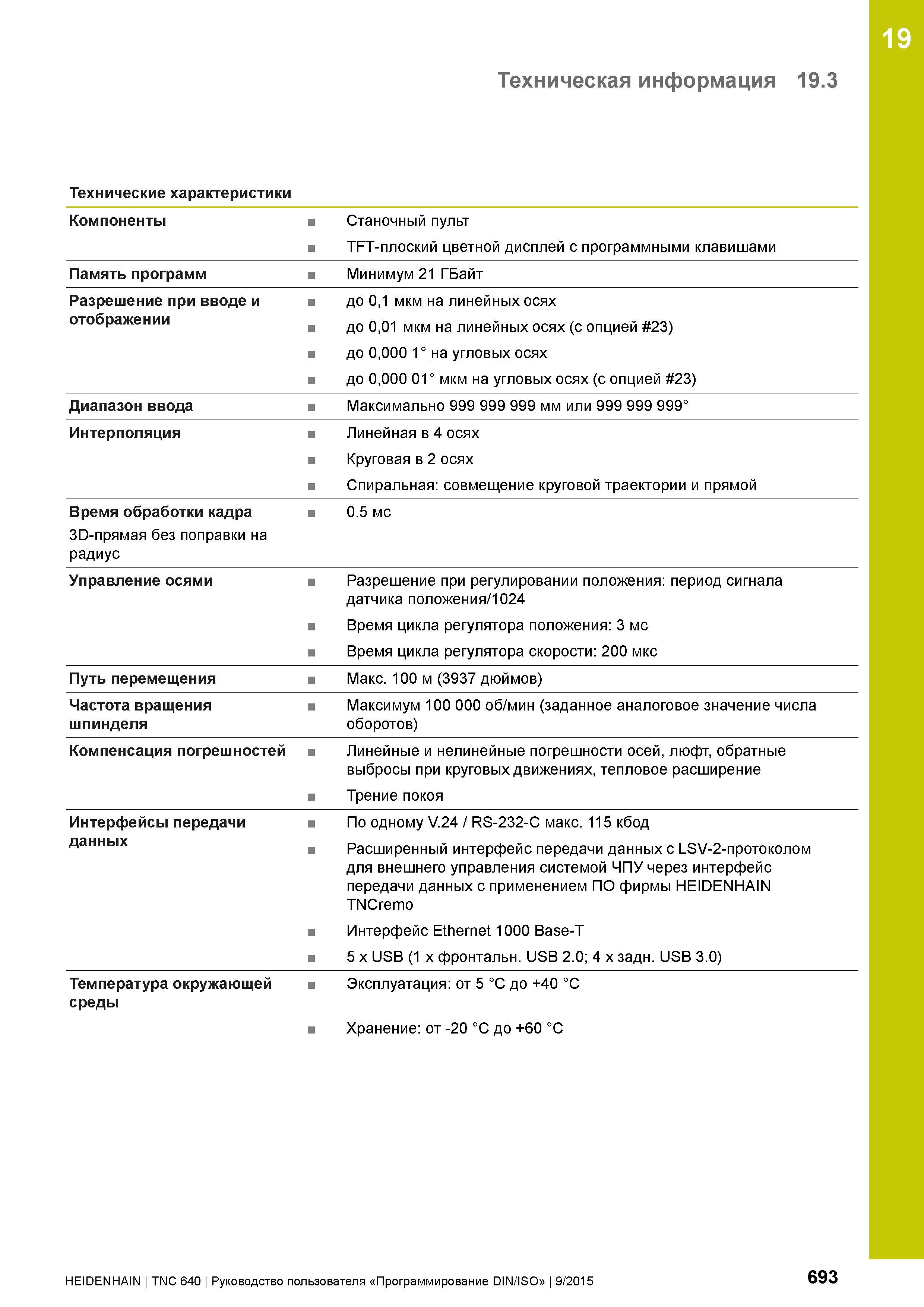

19 Техническая информация 19.3 Технические характеристики Компоненты Станочный пульт TFT-плоский цветной дисплей с программными клавишами Память программ Минимум 21 ГБайт Разрешение при вводе и до 0,1 мкм на линейных осях отображении до 0,01 мкм на линейных осях (с опцией 23) до 0,000 1 ° на угловых осях до 0,000 01 ° мкм на угловых осях (с опцией 23) Диапазон ввода Максимально 999 999 999 мм или 999 999 999° Интерполяция Линейная в 4 осях Круговая в 2 осях Спиральная: совмещение круговой траектории и прямой Время обработки кадра 3й-прямая без поправки на радиус 0.5 мс Управление осями Разрешение при регулировании положения: период сигнала датчика положения/1024 Время цикла регулятора положения: 3 мс Время цикла регулятора скорости: 200 мкс Путь перемещения Макс. 100 м (3937 дюймов) Частота вращения Максимум 100 000 об/мин (заданное аналоговое значение числа шпинделя оборотов) Компенсация погрешностей Линейные и нелинейные погрешности осей, люфт, обратные выбросы при круговых движениях, тепловое расширение Трение покоя Интерфейсы передачи По одному V.24 / RS-232-C макс. 115 кбод данных Расширенный интерфейс передачи данных с LSV-2-протоколом для внешнего управления системой ЧПУ через интерфейс передачи данных с применением ПО фирмы HEIDENHAIN TNCremo Интерфейс Ethernet 1000 Base-T 5 x USB (1 x фронтальн. USB 2.0; 4 x задн. USB 3.0) Температура окружающей среды Эксплуатация: от 5 °C до +40 °C Хранение: от -20 °C до +60 °C HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 693
