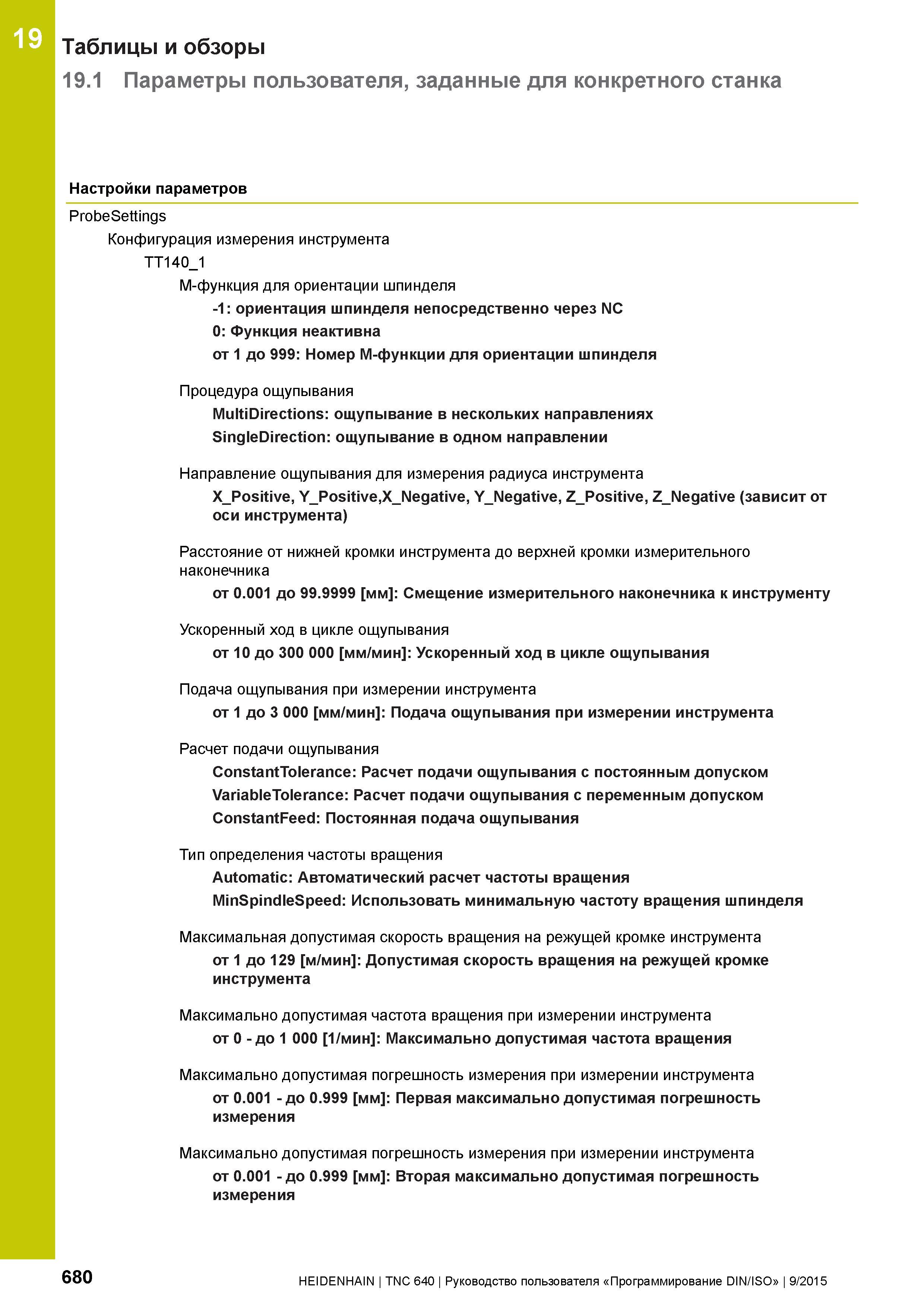

19 Таблицы и обзоры 19.1 Параметры пользователя, заданные для конкретного станка Настройки параметров ProbeSettings Конфигурация измерения инструмента TT140_1 M-функция для ориентации шпинделя -1: ориентация шпинделя непосредственно через NC 0: Функция неактивна от 1 до 999: Номер M-функции для ориентации шпинделя Процедура ощупывания MultiDirections: ощупывание в нескольких направлениях SingleDirection: ощупывание в одном направлении Направление ощупывания для измерения радиуса инструмента X_Positive, Y_Positive,X_Negative, Y_Negative, Z_Positive, Z_Negative (зависит от оси инструмента) Расстояние от нижней кромки инструмента до верхней кромки измерительного наконечника от 0.001 до 99.9999 мм : Смещение измерительного наконечника к инструменту Ускоренный ход в цикле ощупывания от 10 до 300 000 мм/мин : Ускоренный ход в цикле ощупывания Подача ощупывания при измерении инструмента от 1 до 3 000 мм/мин : Подача ощупывания при измерении инструмента Расчет подачи ощупывания ConstantTolerance: Расчет подачи ощупывания с постоянным допуском VariableTolerance: Расчет подачи ощупывания с переменным допуском ConstantFeed: Постоянная подача ощупывания Тип определения частоты вращения Automatic: Автоматический расчет частоты вращения MinSpindleSpeed: Использовать минимальную частоту вращения шпинделя Максимальная допустимая скорость вращения на режущей кромке инструмента от 1 до 129 м/мин : Допустимая скорость вращения на режущей кромке инструмента Максимально допустимая частота вращения при измерении инструмента от 0 - до 1 000 1/мин : Максимально допустимая частота вращения Максимально допустимая погрешность измерения при измерении инструмента от 0.001 - до 0.999 мм : Первая максимально допустимая погрешность измерения Максимально допустимая погрешность измерения при измерении инструмента от 0.001 - до 0.999 мм : Вторая максимально допустимая погрешность измерения 680 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
