HEIDENHAIN | Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO (Всего 747 стр.)

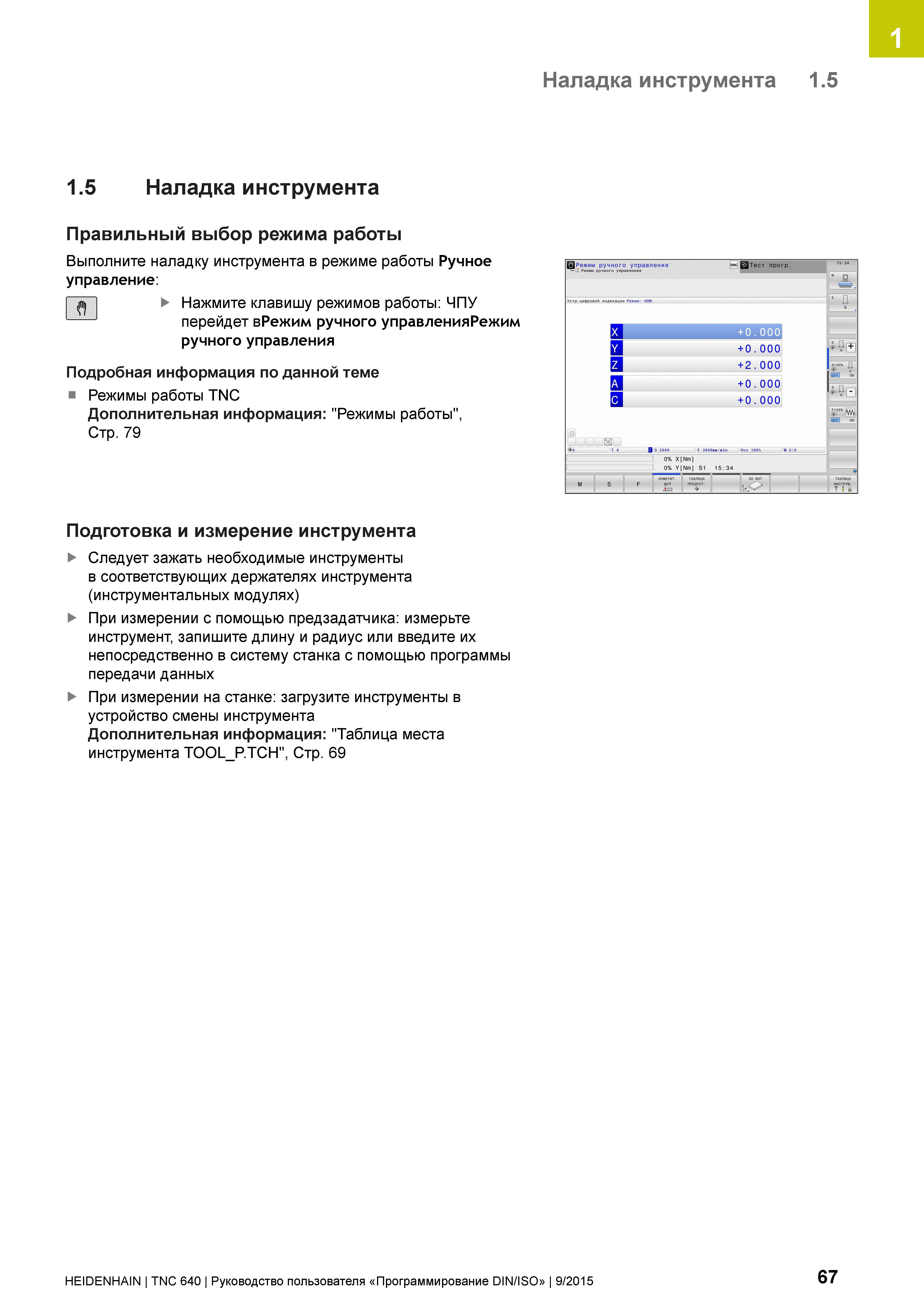

67 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.67
67 1 Наладка инструмента 1 5 1 5 Наладка инструмента Правильный выбор режима работы Выполните наладку инструмента в режиме работы Ручное управление: Руководство пользователя HEIDENHAIN 2015 TNC 640 Программирование DIN ISO для металлорежущих станков Версия ПО ЧПУ 340590-06 340591-06 340595-06 Стр. 67

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 67 0067 Lab2u

1 Наладка инструмента 1.5 1.5 Наладка инструмента Правильный выбор режима работы Выполните наладку инструмента в режиме работы Ручное управление: Нажмите клавишу режимов работы: ЧПУ - перейдет вРежим ручного управленияРежим ручного управления Подробная информация по данной теме Режимы работы TNC Дополнительная информация: "Режимы работы", Стр. 79 Подготовка и измерение инструмента Следует зажать необходимые инструменты в соответствующих держателях инструмента (инструментальных модулях) При измерении с помощью предзадатчика: измерьте инструмент, запишите длину и радиус или введите их непосредственно в систему станка с помощью программы передачи данных При измерении на станке: загрузите инструменты в устройство смены инструмента Дополнительная информация: "Таблица места инструмента TOOL_P.TCH", Стр. 69 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 67
