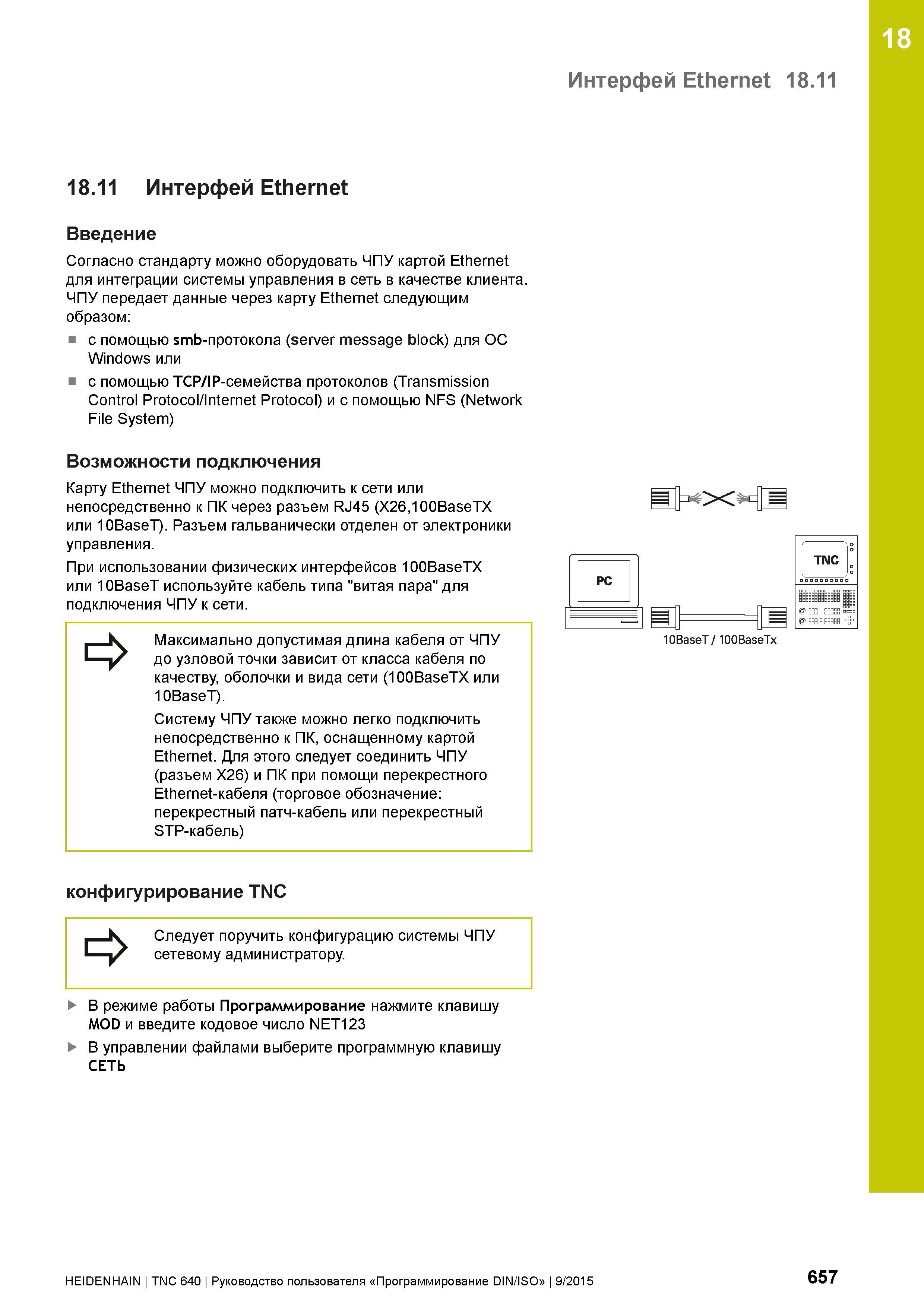

18 Интерфей Ethernet 18.11 18.11 Интерфей Ethernet Введение Согласно стандарту можно оборудовать ЧПУ картой Ethernet для интеграции системы управления в сеть в качестве клиента. ЧПУ передает данные через карту Ethernet следующим образом: с помощью smb-протокола (server message block) для ОС Windows или с помощью TCP/IP-семейства протоколов (Transmission Control Protocol/Internet Protocol) и с помощью NFS (Network File System) Возможности подключения Карту Ethernet ЧПУ можно подключить к сети или непосредственно к ПК через разъем RJ45 (X26,100BaseTX или 10BaseT). Разъем гальванически отделен от электроники управления. При использовании физических интерфейсов 100BaseTX или 10BaseT используйте кабель типа "витая пара" для подключения ЧПУ к сети. Максимально допустимая длина кабеля от ЧПУ до узловой точки зависит от класса кабеля по качеству, оболочки и вида сети (100BaseTX или 10BaseT). Систему ЧПУ также можно легко подключить непосредственно к ПК, оснащенному картой Ethernet. Для этого следует соединить ЧПУ (разъем X26) и ПК при помощи перекрестного Ethernet-кабеля (торговое обозначение: перекрестный патч-кабель или перекрестный STP-кабель) РС 10BaseT / 100BaseTX конфигурирование TNC => Следует поручить конфигурацию системы ЧПУ сетевому администратору. В режиме работы Программирование нажмите клавишу MOD и введите кодовое число NET123 В управлении файлами выберите программную клавишу СЕТЬ HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 657
