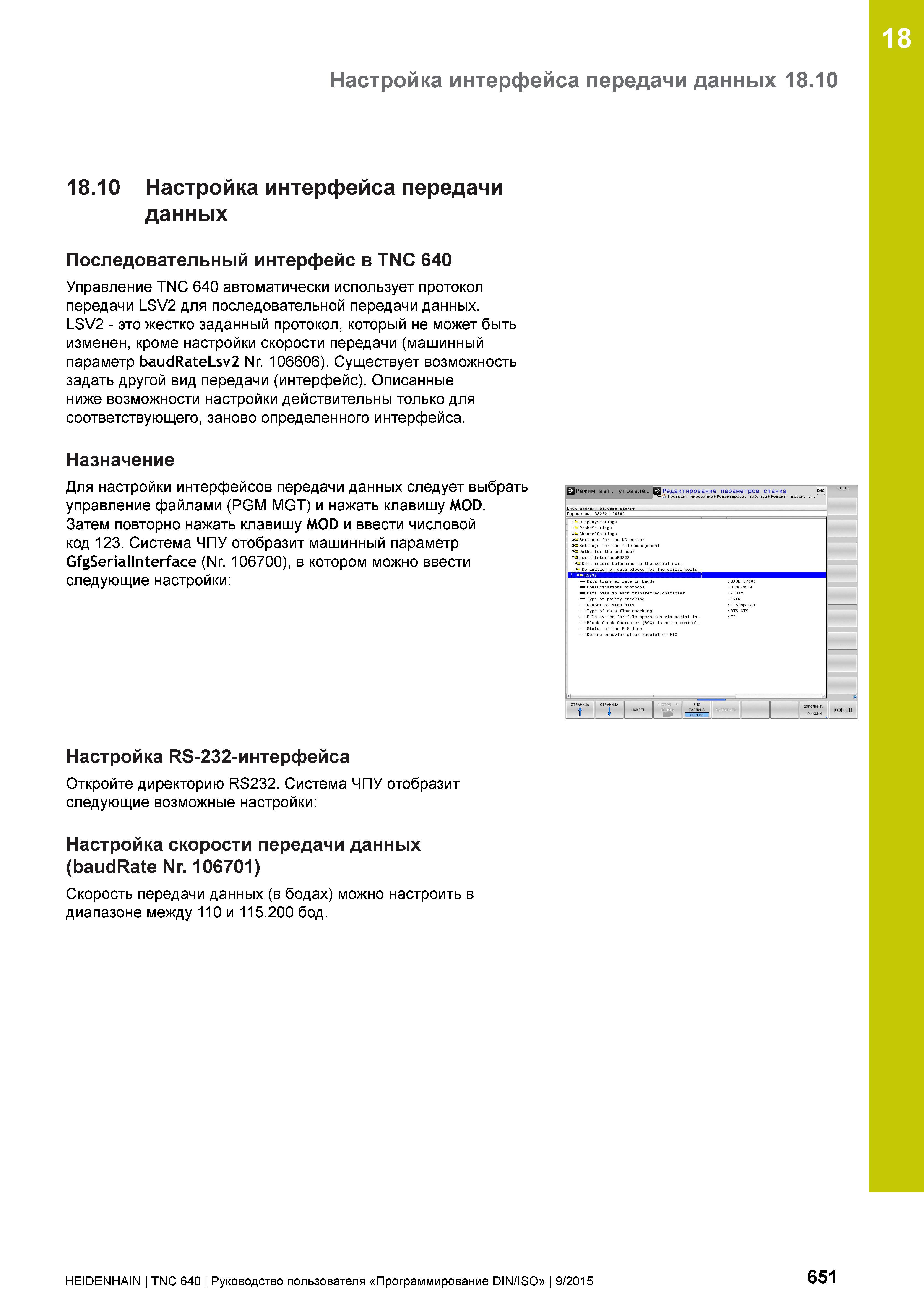

18 Настройка интерфейса передачи данных 18.10 18.10 Настройка интерфейса передачи данных Последовательный интерфейс в TNC 640 Управление TNC 640 автоматически использует протокол передачи LSV2 для последовательной передачи данных. LSV2 - это жестко заданный протокол, который не может быть изменен, кроме настройки скорости передачи (машинный параметр baudRateLsv2 Nr. 106606). Существует возможность задать другой вид передачи (интерфейс). Описанные ниже возможности настройки действительны только для соответствующего, заново определенного интерфейса. Назначение Для настройки интерфейсов передачи данных следует выбрать управление файлами (PGM MGT) и нажать клавишу MOD. Затем повторно нажать клавишу MOD и ввести числовой код 123. Система ЧПУ отобразит машинный параметр GfgSerialInterface (Nr. 106700), в котором можно ввести следующие настройки: 0Режим авт. управле... Редактирование параметров станка (й 15:51 Блок дан , bQ DisplaySettings ehEd Settings for the NC editor bQ serialInterfaceRS232 bQDefinition of data blocks for the serial ports = Data transfer rate in bauds : BAUD_57600 = Type of parity checking : EVEN = Number of stop bits : 1 Stop-Bit = Type of data-flow checking : RTS_CTS Block Check Character (BCC) is not a control... ' Define behavior after receipt of ETX СТРАНИЦА II СТРАНИЦА ЛИСТОВ ВИД ДОПОЛНИТ. t 1 II и“,ть I ш 1 КОНЕЦ Настройка RS-232-интерфейса Откройте директорию RS232. Система ЧПУ отобразит следующие возможные настройки: Настройка скорости передачи данных (baudRate Nr. 106701) Скорость передачи данных (в бодах) можно настроить в диапазоне между 110 и 115.200 бод. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 651
